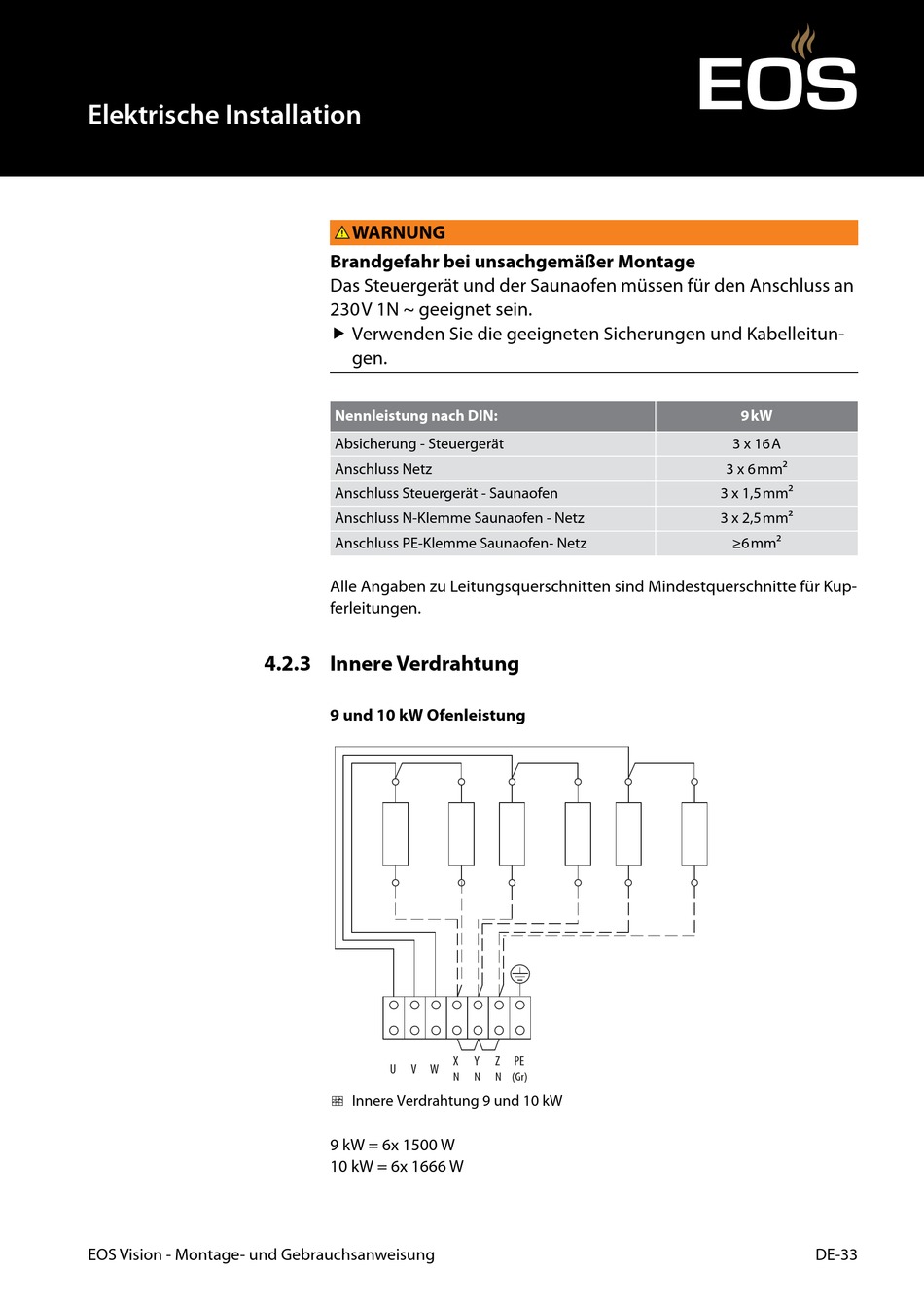

Elektrische Installation
EOS Vision - Montage- und Gebrauchsanweisung
WARNUNG
Brandgefahr bei unsachgemäßer Montage
Das Steuergerät und der Saunaofen müssen für den Anschluss an
230 V 1N ~ geeignet sein.
Verwenden Sie die geeigneten Sicherungen und Kabelleitun-
gen.
Nennleistung nach DIN:
Absicherung - Steuergerät
Anschluss Netz
Anschluss Steuergerät - Saunaofen
Anschluss N-Klemme Saunaofen - Netz
Anschluss PE-Klemme Saunaofen- Netz
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte für Kup-
ferleitungen.
4.2.3 Innere Verdrahtung
9 und 10 kW Ofenleistung
U
V W
Innere Verdrahtung 9 und 10 kW
9 kW = 6x 1500 W
10 kW = 6x 1666 W
X
Y
Z
E P
N
N
N
(
) r G
9 kW
3 x 16 A
3 x 6 mm²
3 x 1,5 mm²
3 x 2,5 mm²
≥6 mm²
DE-33
