Montage

Lieferumfang

Im Lieferumfang enthalten sind:
• 1 Saunaheizgerät
• 1 Polybeutel mit
2 Befestigungswinkel
4 Spanplattenschrauben 5x35
1 Kabelverschraubung
Das Saunaheizgerät darf bei Zeitvorwahl und
Fernwirken* nur in Verbindung mit einem ge-
eigneten Abdeckschutz oder einer sonstigen
Sicherheitseinrichtung verwendet werden.
*Fernwirken = Einstellen, Steuern und/oder Re-
geln eines Gerätes durch einen Befehl, der außer-
halb der Sichtweite eines Gerätes vorgenommen
werden kann, wobei Übertragungsmedien wie
Telekommunikation, Tontechnik oder Bussysteme
angewendet werden.
Der Ofenschutz ist nicht Bestandteil der Liefe-
rung und ist durch den Kabinenbauer beizu-
stellen.
Mindestabstände
• Die Mindesthöhe der Saunakabine muss in-
nen 1,90 m betragen (Abb. 1).
• Bei der Montage des Heizgerätes ist da-
rauf zu achten, dass der Abstand zwischen
Oberkante Ofen und Kabinendecke mind.
90 cm und der horizontale (seitliche) Ab-
stand zwischen Ofen und Kabinenwand
mindestens 6 cm beträgt (Abb. 2).
• Der Abstand zwischen Ofenschutz bzw.
Liegebank und anderen brennbaren Mate-
rialien zum Ofen muss mindestens 6 cm be-
tragen. Die Höhe des Ofenschutzes muss
etwa der vorderen Ofenhöhe entsprechen.
Montagebeispiele
50,5 cm
6 cm
Wandsicherung
D
Kabinendecke
6 cm
Zuluft
zwingend erforderlich,
mittig zur Auffangwanne
Kabinenwand
Ofenschutz
50,5 cm
Rückseite

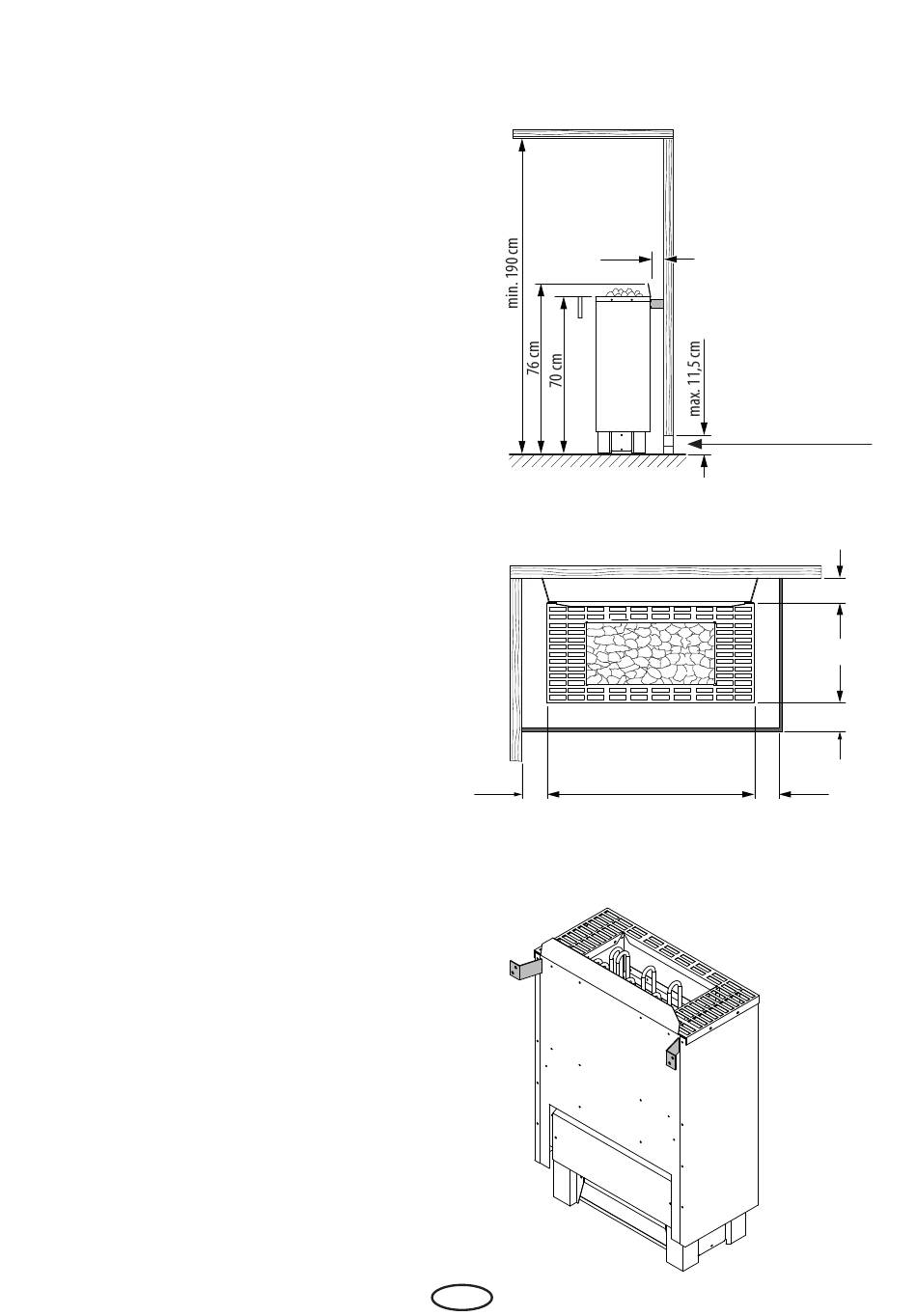

Abb. 1
6 cm
25 cm
6 cm
6 cm
Abb. 2
Abb. 3
