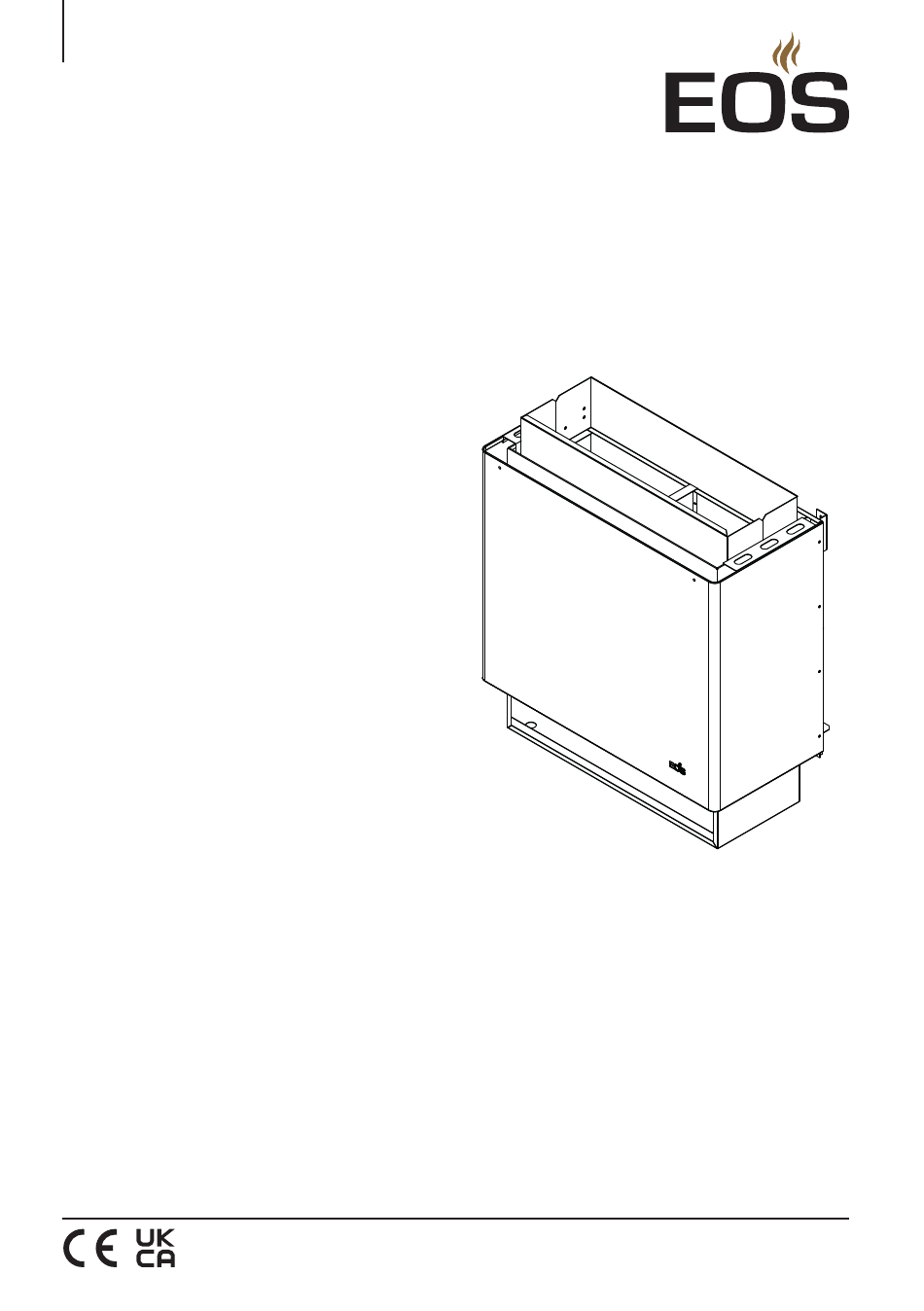

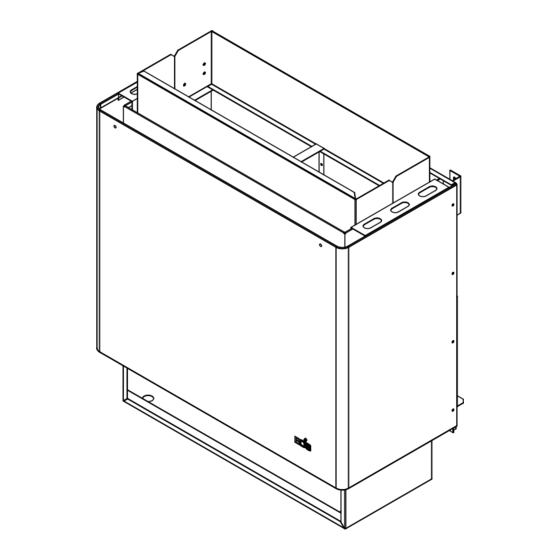

- Seite 1 EOS P1 W Saunaofen Montage- und Gebrauchsanweisung Made in Germany IPx4 Druck-Nr. 2901 5358 / 35.23 Technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Sicherheitshinweise ......................3-8 Identifikation ..............................9 2.1 Hersteller ...............................9 2.2 Urheberrecht ............................9 2.3 Identifikation ............................9 2.4 Typenschild ............................9 2.5 Bestimmungsgemäße Verwendung..................10 2.6 Vorhersehbare Fehlanwendung ....................10 2.7 Allgemeine Hinweise ........................11 Lieferumfang .............................. 12 Technische Daten ............................. 13 Elektrische Installation ..........................14 5.1 Heizzeitbegrenzung ........................ -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise 1. Allgemeine Sicherheitshinweise Sicherheitsstufen Sicherheitshinweise und wichtige Bedienungshinweise sind klassifiziert. Machen Sie sich mit den folgenden Begriffen und Symbolen vertraut: WARNUNG Warnung Weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Achtung Weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu... -
Seite 4: Montage Und Installation
Allgemeine Sicherheitshinweise 1.1 Montage und Installation Diese Montageanweisung richtet sich an ausgebildetes Fachpersonal, das mit den Gesetzen und Vorschriften für elektrische Installationen am Aufstellungsort vertraut ist. Beachten Sie zur Montage, zum Einrichten und zur Inbetriebnahme die folgenden allgemeinen Sicherheitshinweise. Lebensgefahr und Brandgefahr ►... - Seite 5 Allgemeine Sicherheitshinweise Verbrennungsgefahr durch heißes Glas ► Glasflächen der Kabine werden im Betrieb heiß. Achten Sie bei der Kabinenausführung darauf, dass berührbare Glasflächen an der ƒ Kabinen-Außenseite maximal 76°C heiß werden dürfen. Gegebenenfalls müssen Schutzeinrichtungen angebracht werden. Verbrennungsgefahr durch heißes Gerät ►...
-
Seite 6: Einweisung Des Betreibers
Allgemeine Sicherheitshinweise Für die Regelung bzw. Steuerung des Saunaofens ist eines der später angegebenen ƒ Steuergeräte zu verwenden. Dieses Steuergerät wird an geeigneter Stelle an der Kabinen- Außenwand befestigt, die zugehörigen Fühlergehäuse gemäß der den Steuergeräten beiliegenden Montageanleitung im Inneren der Saunakabine. Die Kabinenbeleuchtung mit der dazugehörenden Installation muss so ausgeführt ƒ... -
Seite 7: Gesundheitliche Beeinträchtigungen
Allgemeine Sicherheitshinweise Keine Gegenstände auf dem Ofen ablegen. ƒ Den Steinkorb vorschriftsmäßig befüllen. ƒ Die Saunakabine vor jeder Inbetriebnahme inspizieren. ƒ Bei Betrieb mit Zeitvorwahl oder durch Fernwirken einen Abdeckschutz am Ofen ƒ anbringen oder eine geeignete Sicherheitseinrichtung installieren. Gesundheitliche Beeinträchtigungen ►... -
Seite 8: Normen Und Vorschriften
1.3 Normen und Vorschriften Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheizgeräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. Darüber hinaus gelten die regionalen Vorschriften für die Montage und den Betrieb von Heizungs-,... -
Seite 9: Identifikation
Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. 2.3 Identifikation des Gerätes P1 W ist ist ein elektrisch beheizter Saunaofen für den finnischen Betrieb, der als eine einkreisige oder zweikreisige Ausführung und in mehreren Leistungsvarianten erhältlich ist. 2.4 Typenschild Das Typenschild ist auf der Rückseite des Gerätes angebracht. -
Seite 10: Bestimmungsgemäße Verwendung
Dieser Ofen ist ausschließlich zur Erwärmung von Sauna-Kabinen, in Verbindung mit einem ent- sprechenden Steuergerät und Leistungsschaltgerät bestimmt. EOS P1 W ist ein Wandofen und für Kabinen in der privaten und gewerblichen Nutzung geeignet. Der Ofen ist nicht für eine Verwendung im Freien geeignet! Er darf nur in Saunakabinen betrieben werden und darf nicht Umgebungsbedingungen wie extre- mer Feuchtigkeit bzw. -
Seite 11: Allgemeine Hinweise
Identifikation 2.7 Allgemeine Hinweise Beachten Sie, dass Sie ein optimales Saunaklima nur dann erreichen, wenn die Kabine mit ƒ ihrer Zuluft und Abluft, der Saunaofen und das Steuergerät aufeinander abgestimmt sind. Beachten Sie die Angaben und Informationen Ihres Sauna-Lieferanten. ƒ Die Saunaöfen erwärmen die Saunakabine durch aufgeheizte Konvektionsluft. -
Seite 12: Lieferumfang
Lieferumfang 3. Lieferumfang Überprüfen Sie das Gerät nach Erhalt der Lieferung auf Vollständigkeit und auf den einwandfreien Zustand. Wenden Sie sich an Ihren Händler, wenn Komponenten fehlen oder beschädigt sind. Das Gerät darf nicht mit fehlenden bzw. beschädigten Teilen in Betrieb genommen werden. Im Lieferumfang enthalten sind: A. -
Seite 13: Technische Daten
5 x 4 mm² 5 x 1,5 mm² Verbindung LSG-Gerät - Ofen 5 x 1,5 mm² Verbindung Steuergerät - LSG-Gerät 4 x 1,5 mm² Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung. * Nicht erforderlich bei EOS Compact D18 Steuergerät. -
Seite 14: Elektrische Installation
Elektrische Installation 5. Elektrische Installation In diesem Kapitel ist beschrieben, wie der EOS P1 W an ein Saunasteuergerät bzw. an ein Leis- tungsschaltgerät angeschlossen wird. 5.1 Allgemeine Hinweise zur Elektroinstallation Stellen Sie sicher, dass bei der Elektroinstallation die in Ihrem Land geltenden Fachnormen und Vorschriften erfüllt werden. -
Seite 15: Anschluss-Schema P1 W Mit Einkreisiger Ausführung
U V W N PE (Gr) 400 V 3N ~ 50 Hz Saunasteuergerät Compact D18 Temperaturfühler mit STB Saunaofen Hinweis: Bei anderen EOS Steuergeräten ist der Anschluss von P1 W mit einkreisiger Ausführung nur über das zusätzli- che Leistungsschaltgerät LSG 18 möglich. -
Seite 16: Anschluss-Schema P1 W Mit Zweikreisiger Ausführung
Elektrische Installation 5.4 Anschluss-Schema P1 W mit zweikreisiger Ausführung Anschlussübersicht ► Saunasteuergerät Saunaofen Leistungsschaltgerät Control unit Sauna heater Power extension unit Boîtier de commande Poêle de sauna Extension de puissance Netz / Mains / Réseau / Anschluss-Schema ► L1 L2 L3 N N W V U V N S1 max. -
Seite 17: Innere Verdrahtung
► 12,0 kW = 6x 2000 W 15,0 kW = 6x 2500 W U V W Anschluss EOS Compact D18 min. 5 x 2,5 mm² min. 5 x 4 mm² (15 kW) 12-15 kW zweikreisig ► 12,0 kW = 6x 2000 W... -
Seite 18: Anschluss Herstellen
Elektrische Installation 5.6 Elektrischen Anschluss herstellen Der Anschluss erfolgt über Anschlussklemmen im Anschlusskasten auf der Rückseite des Ofens. Anschlusskasten öffnen ► 1. 4 Befestigungsschrauben am Anschlusskasten-Deckel herausdrehen. 2. Anschlusskasten-Deckel abnehmen. Anschlusskabel anschließen ► 3. Anschlusskabel durch die Kabelverschraubungen in den Anschlusskasten führen. 4. -
Seite 19: Montage
Montage 6. Montage In diesem Kapitel wird gezeigt, wie der Saunaofen P1 W montiert wird. Vor der Gerätemontage müssen Zu- und Abluftöffnungen in der Kabine angebracht werden. Ggf. müssen zusätzliche Lüf- ter in den Öffnungen montiert werden. Alle Schutzfolien müssen entfernt werden. -
Seite 20: Abmessungen Und Sicherheitsabstände
Montage Abmessungen und Sicherheitsabstände ► 8 cm 8 cm 63 cm 30 cm 8 cm min. 20 cm 8 cm 30 cm 8 cm 63 cm 8 cm 8 cm A. Kabinendecke D. Wandaufhängung B. Kabinenwand E. Zuluftöffnung C. Saunaofen F. -
Seite 21: Zu- Und Abluftöffnungen
Montage 6.2 Zu- und Abluftöffnungen WARNUNG Brandgefahr durch Überhitzung Bei unzureichender Luftzuführung kann der Ofen überhitzen. Es besteht Lebensgefahr durch Brand. Für ausreichend Ventilation durch Zu- und Abluftöffnungen sorgen. Ggf. Lüfter ƒ montieren. Kabine nur in Betrieb nehmen, wenn alle Zu- und Abluftöffnungen geöffnet sind. ƒ... -
Seite 22: Vorgaben Für Den Temperaturfühler
Montage 6.4 Temperaturfühler in der Kabine Montieren Sie den Temperaturfühler an der Kabinendecke. Die Abstände und der Anschluss des Fühlers wird in der Anleitung des Steuergerätes beschrieben. 6.5 Ofen montieren Der Ofen wird vormontiert und verpackt geliefert. Wenn die Kabine vorbereitet ist, wird der Ofen an der vorbestimmten Wand montiert. Die Sauna- steine erst dann in den Ofen einlegen, wenn der Ofen an seiner finalen Position nach dem An- schluss hängt. -
Seite 23: Inbetriebnahme
Inbetriebnahme 7. Inbetriebnahme Bevor der Ofen in Betrieb genommen werden kann, muss er mit den Saunasteinen befüllt werden. Das Ein- und Ausschalten und die Einstellungen für das Regeln des Saunaofens erfolgen über das Bedienteil des Steuergerätes. Dabei schalten die Leistungsteile (LSG), falls vorhanden, zusammen mit dem Steuergerät den Ofen ein und aus. -
Seite 24: Steine Einfüllen
Inbetriebnahme Steine einfüllen ► 1. Steine unter fließendem Wasser gründlich abwaschen. 2. WARNUNG! Zu dicht aufgelegte Steine behindern den Abzug der heißen Luft. Dies führt zu Überhitzung im Gerät. Steine lose einlegen. 3. Steine im Steinkorb einzeln mit viel Zwischenräumen bis zur Höhe der Oberkante auflegen. HINWEIS: Bei Saunaöfen mit Kontakt zwischen Heizstäben und Saunasteinen die Steine so legen, dass sie keinen übermäßigen Druck auf Heizstäbe ausüben. -
Seite 25: Aufguss
Inbetriebnahme Aufguss ► Bevor der erste Aufguss gestartet werden kann, muss die Kabine ausreichend aufgeheizt sein. Der Temperaturfühler kontrolliert die Temperatur und informiert über das Bedienteil, wenn die Wunschtemperatur erreicht ist. WARNUNG Brandgefahr Falsch dosierte Aufgussmittel, ätherische Öle oder Kräuter können sich entzünden. Beim Vorbereiten des Aufgusswassers die Mengenangaben auf den Gebinden der ƒ... -
Seite 26: Wartung Und Pflege
Wartung 8. Wartung 8.2 Saunasteine Dieser Saunaofen ist aus korrosionsarmen Materialien gefertigt. Damit Sie lange Freude Saunasteine sind ein Naturprodukt. Je nach damit haben, sollten Sie den Ofen regelmäßig Häufigkeit der Nutzung müssen die Sauna- warten und pflegen. steine neu aufgelegt werden. Achten Sie darauf, dass die im Ansaugbereich Durch das Erhitzen und Abkühlen der Steine befindlichen Öffnungen und Abstrahlbleche... -
Seite 27: Recycling
Kunststofffolie / Kunststoff ƒ Altgerät Das Altgerät muss bei der lokalen Abnahmestelle für Elektro-Altgeräte ab- gegeben werden. Zusätzlicher Entsorgungshinweis für gewerbliche Nutzer: Weitere Entsorgungshinweise finden Sie unter www.eos.sauna.de/recycling EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 28: Allgemeine Servicebedingungen (Asb)
Ergänzend zu den vorstehenden Servicebedingungen gelten die V. Gewährleistung Allgemeinen Geschäftsbedingungen des Technikherstellers in Die Gewährleistung wird nach den derzeit gültigen gesetzlichen ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/ Bestimmungen übernommen. Sämtliche Verpackungen unserer agb abgerufen werden können. Produkte sind für den Stückgutversand (Palette) konzipiert. Wir...
