Montage
Der Saunaofen ist für eine Anschlussspannung
von 400V 3N ~ zum Anschluss über ein Sauna-
steuergerät vorgesehen.

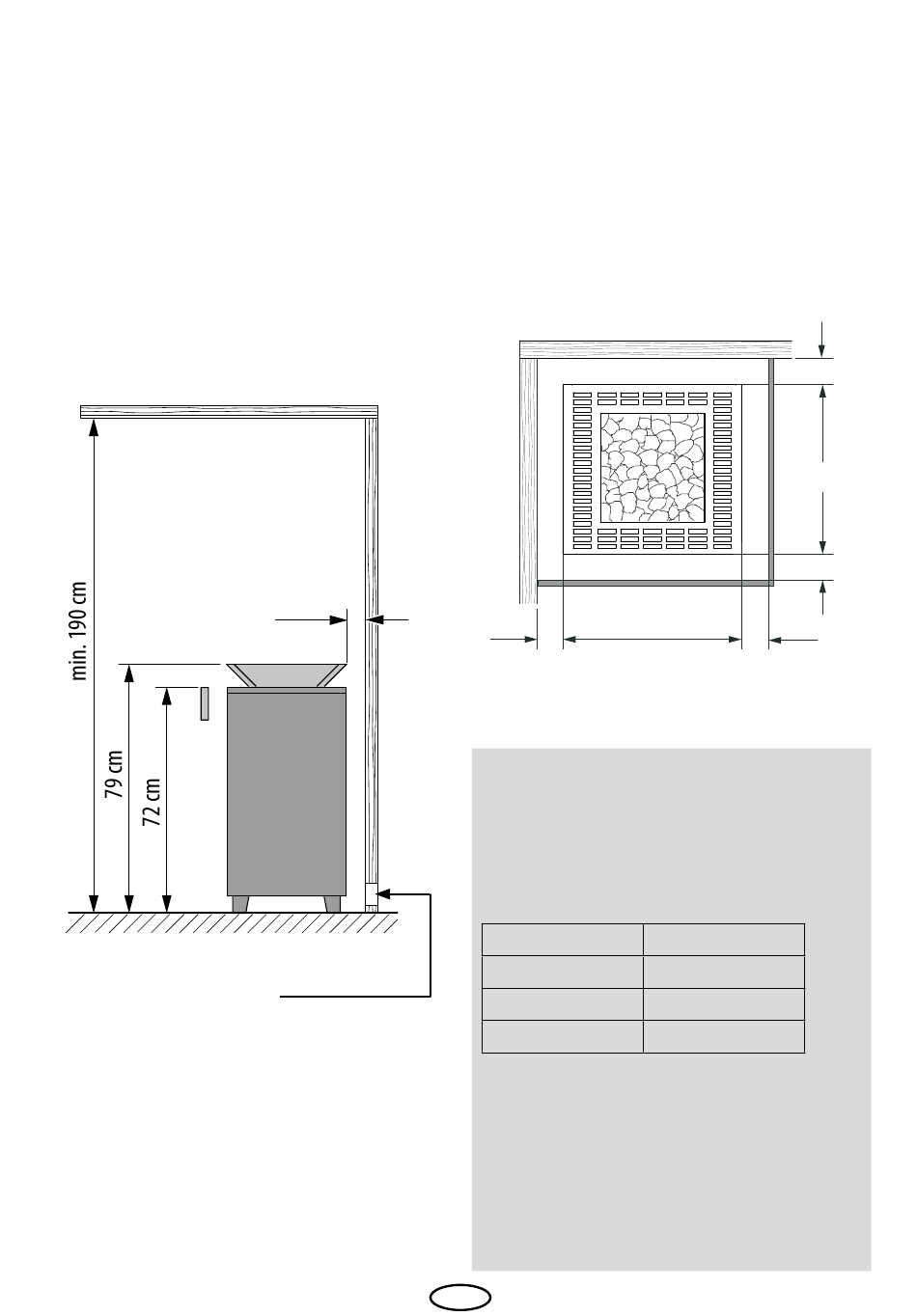

Mindestabstände
• Die Mindesthöhe der Saunakabine muss in-
nen 1,90 m betragen (Abb. 1).
Kabinendecke
Abb. 1
Optionales Zubehör
Der Ofenschutz (Schutzreling) ist nicht Be-
standteil der Lieferung und kann zusätzlich als
Sonderzubehör erworben werden (Seite 9).
Die Montage ist in einer separaten Anleitung
beschrieben.
12
6 cm
Cubo Avantgarde
Belüftung im unteren
Bereich erforderlich
• Bei der Montage des Saunaofens ist darauf
zu achten, dass waagerechte (seitliche) Ab-
stand zwischen Ofen und Kabinenwand min-
destens 6 cm beträgt (Abb. 2).
• Der Abstand zwischen Ofenschutz bzw. Lie-
gebank und anderen brennbaren Materi-
alien zum Ofen muss mindestens 6 cm betra-
gen. Die Höhe des Ofenschutzes muss etwa
der vorderen Ofenhöhe entsprechen.
Kabinenwand
Ofenschutz
6 cm
Achtung! Stellen Sie sicher, dass das
Heizgerät über eine ausreichende Zu-
luftöffnung verfügt. Die Größe der Zuluft-
/ Abluftöffnung richtet sich nach Leistung
des Gerätes:
9,0 kW
10,0 kW
10,5 kW
12,0 kW
Stellen Sie sicher, dass das Gerät im Be-
trieb mit ausreichend frischer Luft versorgt
wird.
Unzureichende Belüftung kann zur Über-
hitzung und Beschädigung des Gerätes
führen.
D
6 cm
38,5 cm
6 cm
40 cm
6 cm
35 x 6 cm
35 x 6 cm
35 x 6 cm
35 x 7 cm
Abb. 2
