Hydraulischer Anschluss

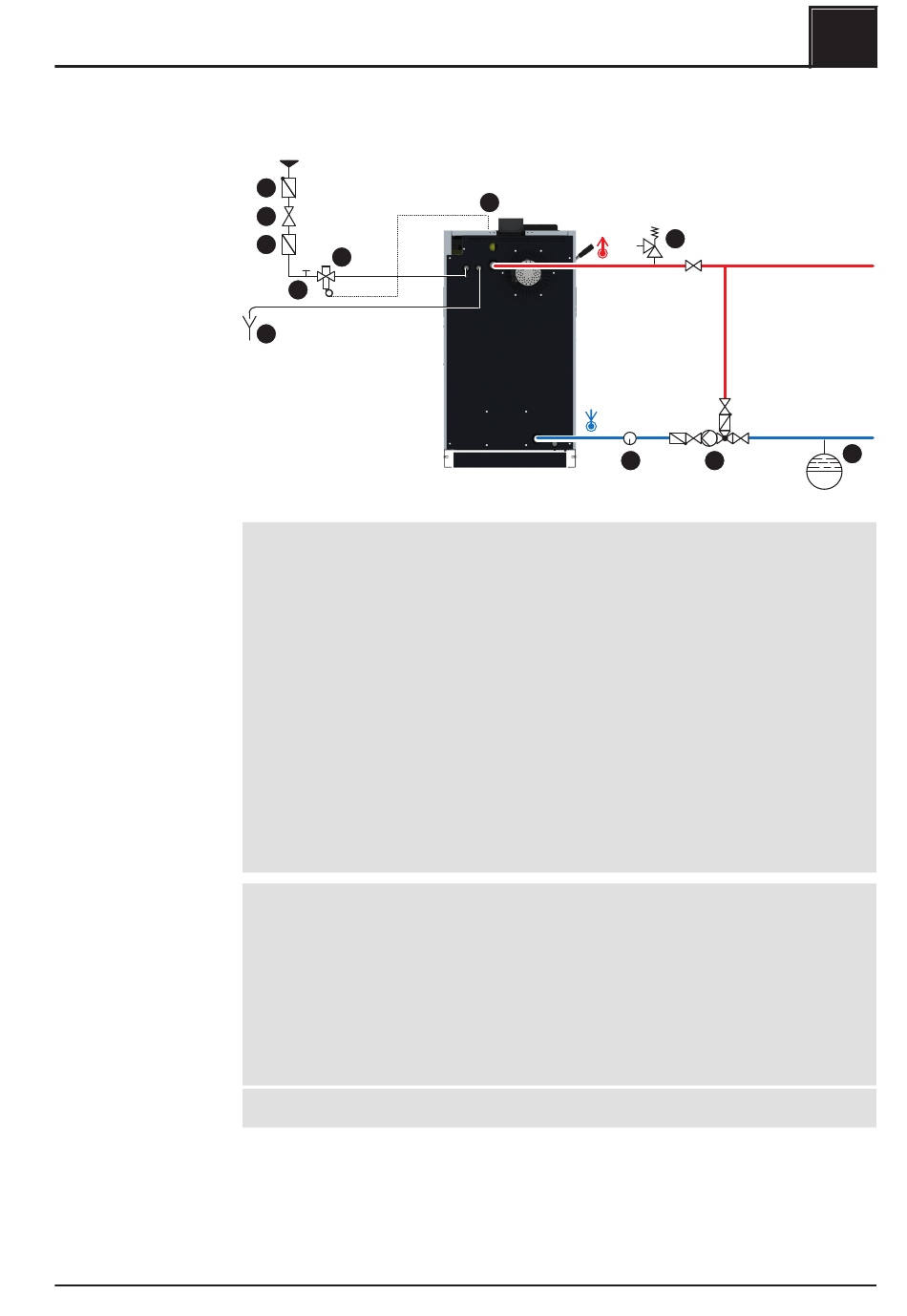

5.9 Hydraulischer Anschluss
Montageanleitung S1 Turbo / S1 Turbo F | M1470820_de
1.6
1.5
1.4
1.2
1.3
1.7
1 Thermische Ablaufsicherung
▪ Der Anschluss der thermischen Ablaufsicherung ist laut ÖNORM / DIN EN 303-5
und gemäß oben gezeigtem Schema durchzuführen
▪ Die Ablaufsicherung muss mit einem unter Druck stehenden Kaltwasser-
Leitungsnetz (Temperatur ≤ 15°C) unabsperrbar verbunden sein
▪ Bei einem Kaltwasserdruck von ≥ 6 bar ist ein Druckminderventil (1.5) erforderlich
Mindest-Kaltwasserdruck = 2 bar
1.1 Fühler der thermischen Ablaufsicherung
1.2 Thermische Ablaufsicherung (öffnet bei ca. 95°C)
1.3 Reinigungsventil (T-Stück)
1.4 Schmutzfänger
1.5 Druckminderventil
1.6 Rückflussverhinderer, um Stagnationswasser im Trinkwassernetz zu verhindern
1.7 Freier Auslauf ohne Gegendruck mit beobachtbarer Fließstrecke (z.B.
Ablauftrichter)
2 Sicherheitsventil
▪ Sicherheitsventil laut EN 12828 mit einem Mindestdurchmesser von DN15 (< 50
kW) bzw. DN20 (50 – 100 kW)
▪ Der Einstelldruck darf max. 3 bar betragen
▪ Das Sicherheitsventil muss zugänglich am Wärmeerzeuger oder in seiner
unmittelbaren Nähe in der Vorlaufleitung unabsperrbar eingebaut sein
▪ Ein ungehindertes und gefahrloses Abfließen von ausströmenden Dampf oder
Wasser muss gewährleistet werden
3 Rücklaufanhebung
1.1
5
S1 Turbo
5
2
3
4
