Netzanschluss; Abgasfühler Anschließen - Froling Lambdatronic SP 3200 Orignial-Bedienungsanleitung

2
Anschluss
Saugzug (27)
Pumpe 1 am Kernmodul (28)
Netz (29)
Mischer 2/1 (30/31)
Heizkreispumpe 2/1 (32/33)
Heizkreispumpe HKP 0 /
Brennerrelais (34)

2.1.2 Netzanschluss

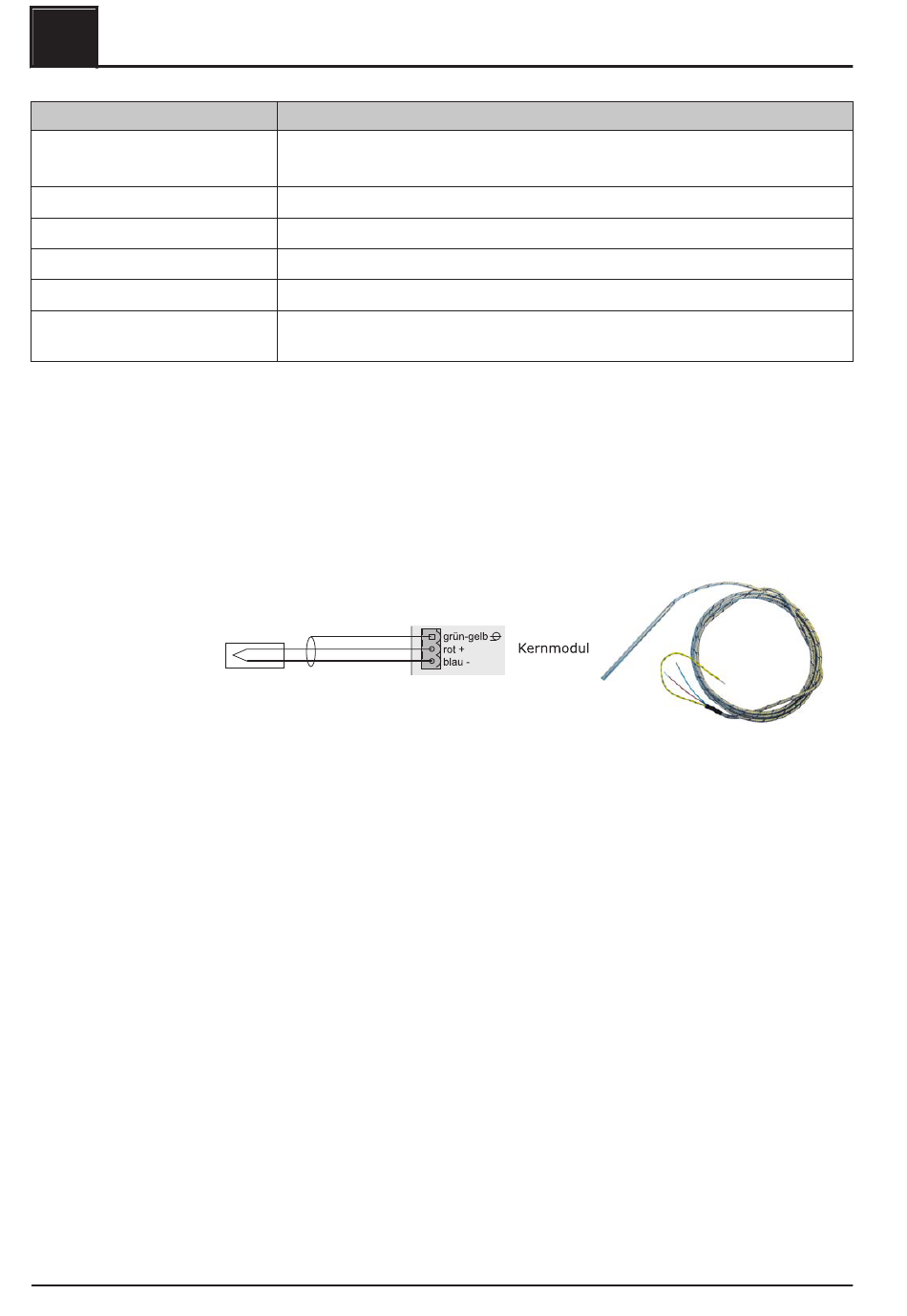

2.1.3 Abgasfühler anschließen
8
Kabeldimension / Spezifikation / Hinweis
Anschlusskabel
Anschlusskabel
Anschlusskabel
Anschlusskabel
Anschlusskabel
Anschlusskabel
Anschlusskabel
Anspeisung bei Stecker „Netzanschluss" anschließen
❒ Die Verkabelung ist mit flexiblen Mantelleitungen auszuführen und nach regional
gültigen Normen und Vorschriften zu dimensionieren.
❒ Die Versorgungsleitung (Netzanschluss) ist bauseitig mit C16A abzusichern! Bei
Verwendung eines Sicherungsautomaten ist ein Typ mit C16A zu verwenden.
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Elektrischer Anschluss und Verkabelung
Kernmodul und Anschlussmöglichkeiten
3 x 1.5mm , Spannungsversorgung
1) 2
3 x 0.75mm , Auswertung der aktuellen Drehzahl
1) 2
3 x 1.5mm , max. 1,5A / 280W / 230V
1) 2
3 x 1.5mm , Absicherung mit C16A (bauseitig)
1) 2
4 x 0.75mm , max. 0,15A / 230V
1) 2
3 x 1.5mm , max. 2,5A / 500W
1) 2
3 x 1.5mm , max. 3A / 600VA
1) 2
