5.5.14 Handsteller/Stellmotoren montieren

Handsteller montieren (bei Regelung S-Tronic Plus)

Stellmotoren montieren (bei Regelung S-Tronic Lambda)

52

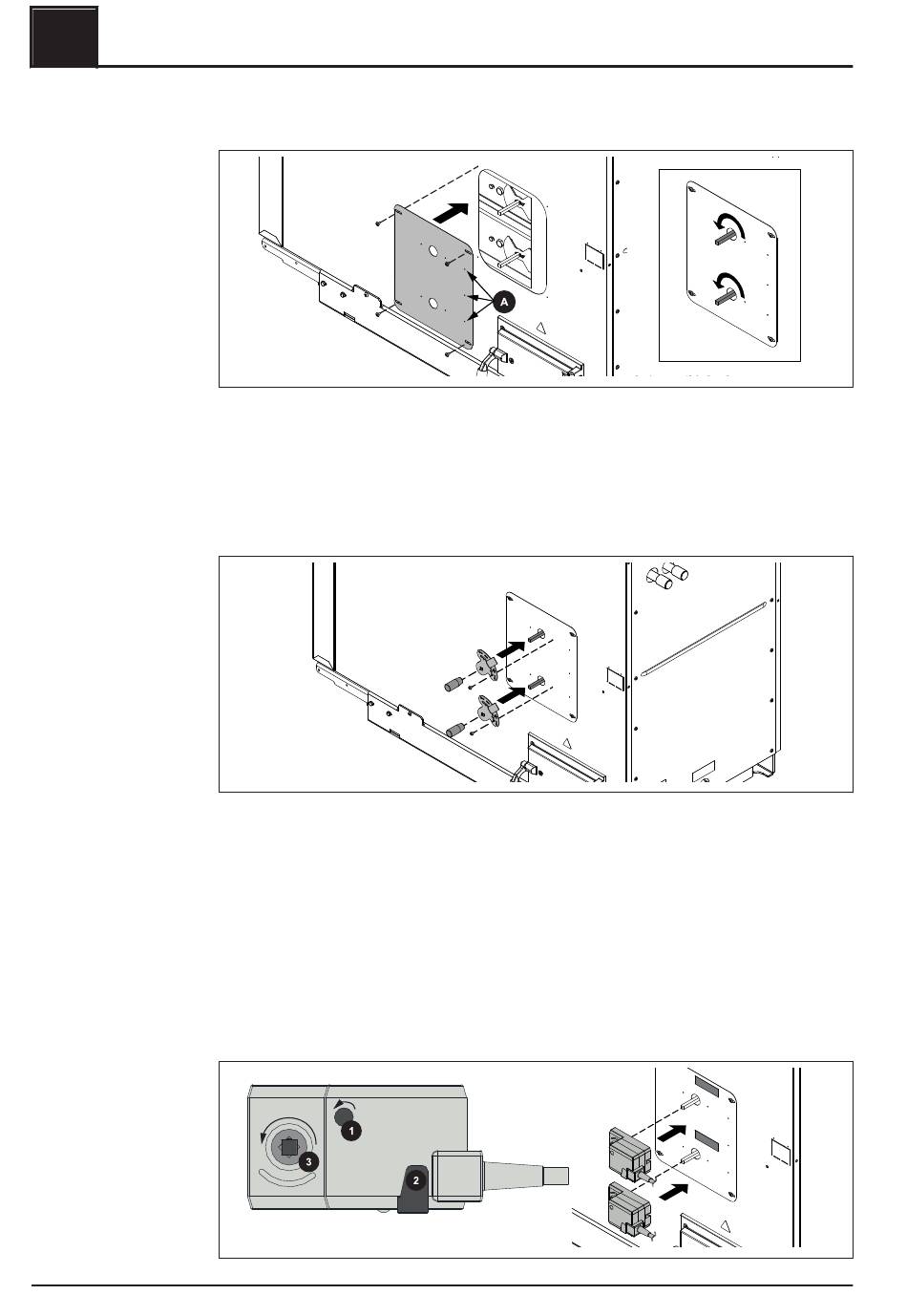

❒ Abdeckblech auf der Seite der Handsteller/Stellmotoren mit Gewindefurch-
Schrauben so fixieren, dass sich die drei Bohrungen (A) Richtung Kesselrücken
befinden
➥ Überprüfen, dass die Luftklappen auf linkem Anschlag stehen
❒ Luftklappen-Handsteller auf Luftgestänge so aufstecken, dass der Handsteller auf
linkem Anschlag steht und mit je einer Gewindefurch-Schraube fixieren
❒ Griff auf Luftgestänge stecken
❒ Prüfen, ob die Luftklappen nach rechts geöffnet werden können
➥ Die genaue Einstellung des Handstellers erfolgt bei der Erstinbetriebnahme
⇨ Siehe "Erstinbetriebnahme mit Handsteller" [Seite 65]
❒ Überprüfen, dass die Luftklappen auf linkem Anschlag stehen
➥ Alle Luftklappen sind geschlossen
L
