4.2 Einstellen von Gerätefunktionen mittels Miniatur-Schalter
Vorgehensweise:
Warnung!
Schalten Sie die Hilfsenergie ab, bevor Sie den Elektronikraum-Deckel vom Meßumformergehäuse
abschrauben. Stromschlag-Gefahr!
1. Innensechskantmutter der Sicherungskralle lösen (3-mm-Inbusschlüssel).
2. Elektronikraumdeckel abschrauben.
3. Falls vorhanden, Vorortanzeige entfernen.
4. Miniaturschalter einstellen.
5. Vorortanzeige wieder befestigen.
6. Elektronikraum-Deckel wieder fest auf das Meßumformergehäuse schrauben, und
Innensechskantschraube der Sicherungskralle wieder fest anziehen.

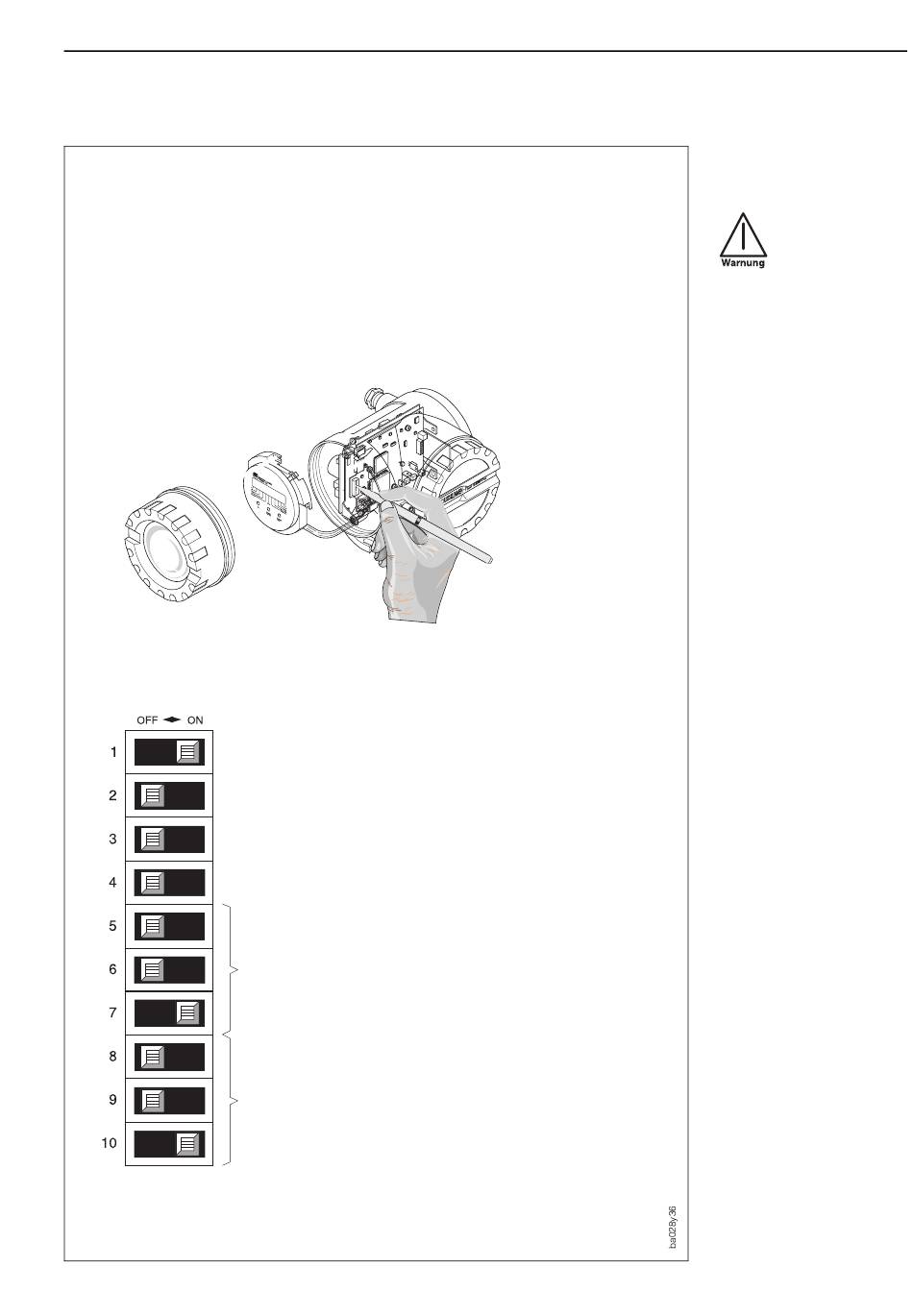

Miniaturschalter 1–10
Werkeinstellungen
Endress+Hauser
Schleichmengenunterdrückung ⇒ Ein
ON
Schleichmengenunterdrückung ⇒ Aus
1)
OFF
Statusausgang ⇒ Durchflußrichtungserkennung
1) ON
Statusausgang ⇒ Melden von Prozeß-/Systemfehlern
OFF
1) ON US-Systemeinheiten [gal]
OFF SI-Systemeinheiten [m
ON 0 ... 20-mA-Strombereich
OFF 4 ... 20-mA-Strombereich
1) im geeichten Zustand sind diese Funktionen nicht verfügbar!
Impulswertigkeit einstellen:
Schalterstellungen ⇒ siehe Tabelle A auf Seite 34
Endwert einstellen (Durchfluß bei 20 mA):
Schalterstellungen ⇒ siehe Tabelle B auf Seite 35
3 3
, dm ]
4. Bedienung und Inbetriebnahme
Abb. 39
