Promag 31

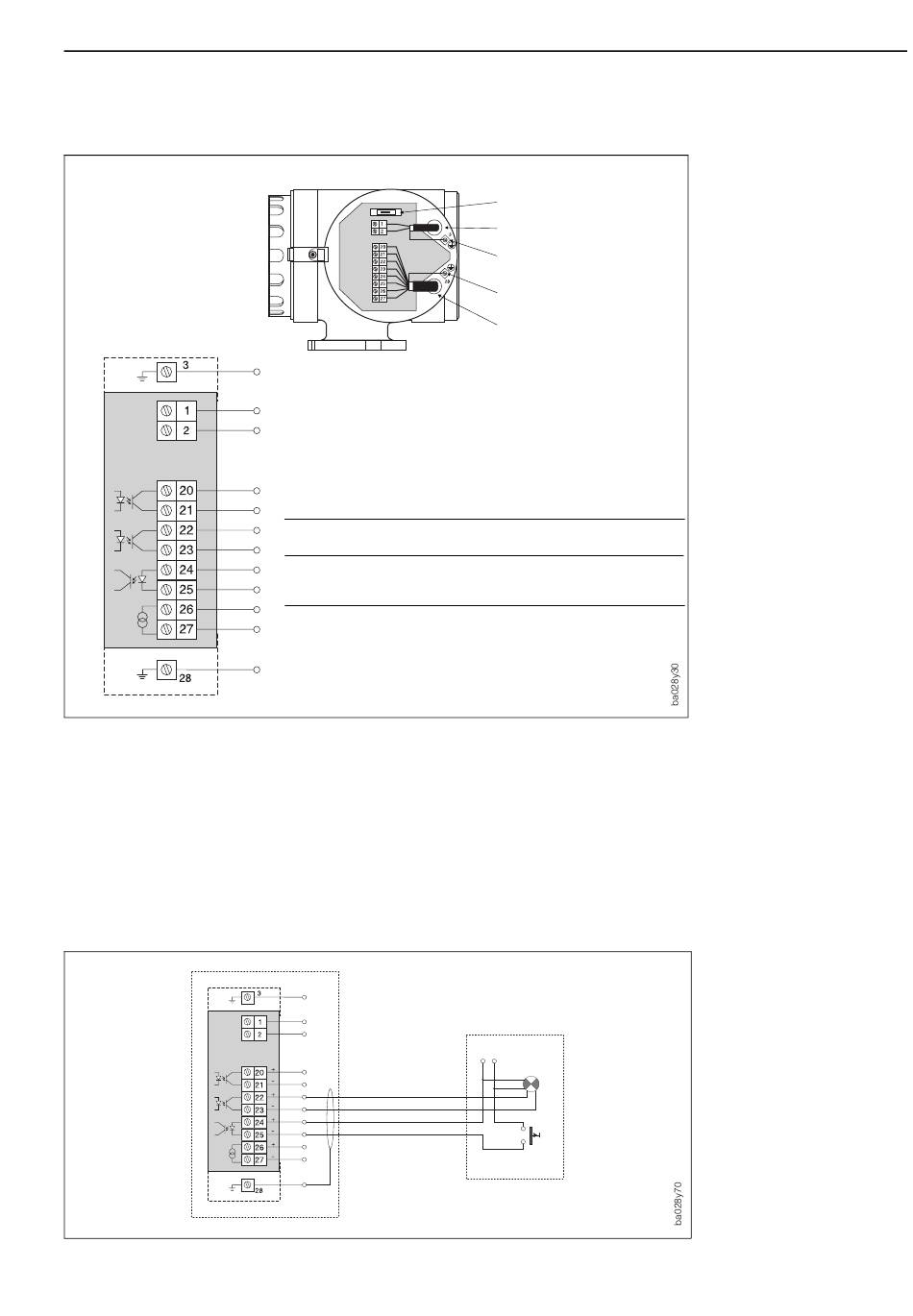

3.4 Anschlußpläne
Elektrischer Anschluß: Versorgung, Ein- und Ausgänge
+
-
+
-
+
-
+
-
* Nach der Erstinbetriebnahme oder nach einem Ausfall der Hilfsenergie befindet sich
das geeichte Meßsystem Promag 31 im Alarmzustand. Durch Anschluß eines
externen Reset-Tasters gemäß Verdrahtungsvariante 1/2 kann der Alarm quittiert wer-
den.
Verdrahtungsvariante 1
ist zu wählen, wenn sich die 24-V-Hilfsenergie in der Nähe der Promag-Anzeige
befindet. Der Alarmgeber ist kundenseitig bereitzustellen. Der Taster für Fehler-Reset
bzw. Anzeige-Test kann über Endress+Hauser Meßtechnik bestellt werden. Falls die-
se Variante nicht möglich ist, verweisen wir auf Variante 2.
Promag 31
Endress+Hauser
Erdanschluß (Hilfsenergie)
L1 L+
} }
für AC-
N L–
Impuls-/Frequenz- f
max
ausgang (passiv) max. 30 V/250 mA
Statusausgang (passiv) max. 30 V/250 mA
⇒ System-/Prozeßfehler (Kap. 4.1)
3...30 V DC, R = 1,8 kΩ
i
• Selbsttestfunktion der Anzeige über eine Zeitdauer von 10 s
Hilfseingang
• externer Reset evtl. auftretender Fehlermeldungen *)
Stromausgang (aktiv) 0/4...20 mA
R
L
Erdanschluß (Signalkabel-Schirm)
Status
Aux IN
Sicherung
Versorgungskabel
Erdungsklemme
für Schutzleiter
Erdungsklemme
für Kabelschirm
Signalkabel
für DC-Hilfsenergie
= 400 Hz
<700 Ω
24 V Hilfsenergie
24 V DC
–
+
Alarm
Reset/
Test
3. Elektrischer Anschluß
Abb. 31
Abb. 32
25
