2.4 Montage Promag 31 F

Einbaulängen und Abmessungen
Siehe Kapitel 6.1 «Abmessungen»
Montage

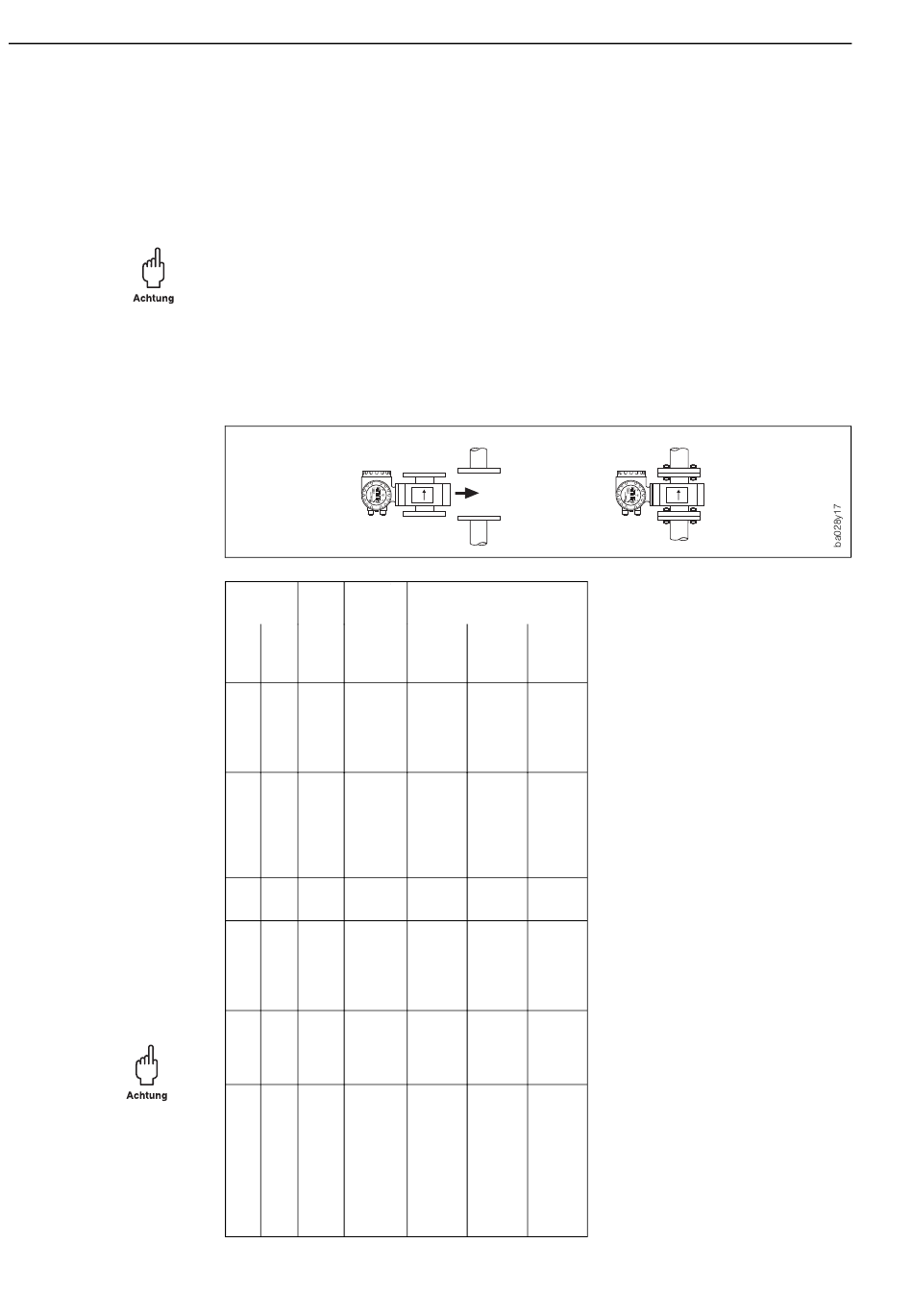

Der Meßaufnehmer wird zwischen die Flansche der Rohrleitung montiert (Abb. 1818).
Da die Meßrohrauskleidung über die Meßaufnehmerflansche gezogen ist, übernimmt
sie gleichzeitig die Dichtungsfunktion.
Achtung!
Das Teflon (PTFE)-ausgekleidete Meßrohr des Promag F ist zum Schutz der über die
Flansche gebördelten Auskleidung mit Schutzscheiben versehen. Diese dürfen erst
unmittelbar vor der Montage des Meßaufnehmers entfernt werden. Dabei ist darauf zu
achten, daß die Auskleidung am Flansch nicht verletzt oder entfernt wird (im Lager
müssen die Schutzscheiben montiert bleiben).
DN Druck- Schrau-
stufen ben
DIN ANSI DIN
[mm] [inch] [bar]
⁄
1
15 " 4×M 12
2
25 1" PN 4×M 12
32 – 40 4×M 16
1
40 1 / " 4×M 16
2
50 2" 4×M 16
65 – 4×M 16
80 3" 8×M 16
100 4" PN 8×M 16
125 – 16 8×M 16
150 6" 8×M 20
200 8" 8×M 20
250 10" PN 12×M 20
300 12" 10 12×M 20
350 14" 16 x M 20
400 16" 16 x M 24
– 18" PN 20 x M 24
500 20" 10/16 20 x M 24
600 24" 20 x M 27
700 28" 24 x M 27
800 30" PN 24 x M 30
900 32" 10/16 28 x M 30
1000 36" 28 x M 33
1200 48" 32 x M 36
– 54" 36 x M 39
1400 – 36 x M 39
– 60" PN 40 x M 45
1600 – 6 40 x M 45
– 66" 44 x M 45
1800 72" 44 x M 45
– 78" 48 x M 45
2000 – 48 x M 45
Max. Anziehdrehmoment
[Nm]
Hart- Weich- Teflon
gummi gummi (PTFE)
(EPDM)
– – 15
25 5 33
40 8 53
50 11 67
64 15 84
87 22 114
53 14 70
65 22 85
80 30 103
110 48 140
108 53 137
104 29 139
119 39 159
141/193 39/79 188/258
191/245 59/111 255/326
170/251 58/111 227/335
197/347 70/152 262/463
261/529 107/236 348/706
312/355 122/235 –
417/471 173/330 –
399/451 183/349 –
513/644 245/470 –
720 328 –
840 432 –
840 432 –
1217 592 –
1217 592 –
1238 667 –
1238 667 –
1347 749 –
1347 749 –
Promag 31
Schrauben-
Anziehdrehmomente
• Die aufgeführten Anzieh-
drehmomente gelten für
geschmierte Gewinde.
• Zu fest angezogene Schrau-
ben deformieren die Dicht-
fläche (besonders bei Weich-
gummi-Auskleidung und Teflon
beachten).
Dichtungen
• Bei Weichgummi-/Teflon
(PTFE)-Auskleidung kann auf
die Flanschdichtung verzichtet
werden.
• Bei Weichgummi-Auskleidung
ist der Gegenflansch mit nicht-
leitendem Dichtungsfett dünn
einzustreichen.
• Bei Hartgummi-Auskleidung ist
eine Dichtung nach DIN 2690
zu verwenden.
Achtung!
Keine elektrisch leitenden
Dichtungsmassen (z.B. Graphit)
verwenden! Auf der Innenseite
des Meßrohres könnte sich eine
elektrisch leitende Schicht bilden
und das Meßsignal kurzschlies-
sen.
Endress+Hauser
