3. Elektrischer Anschluß

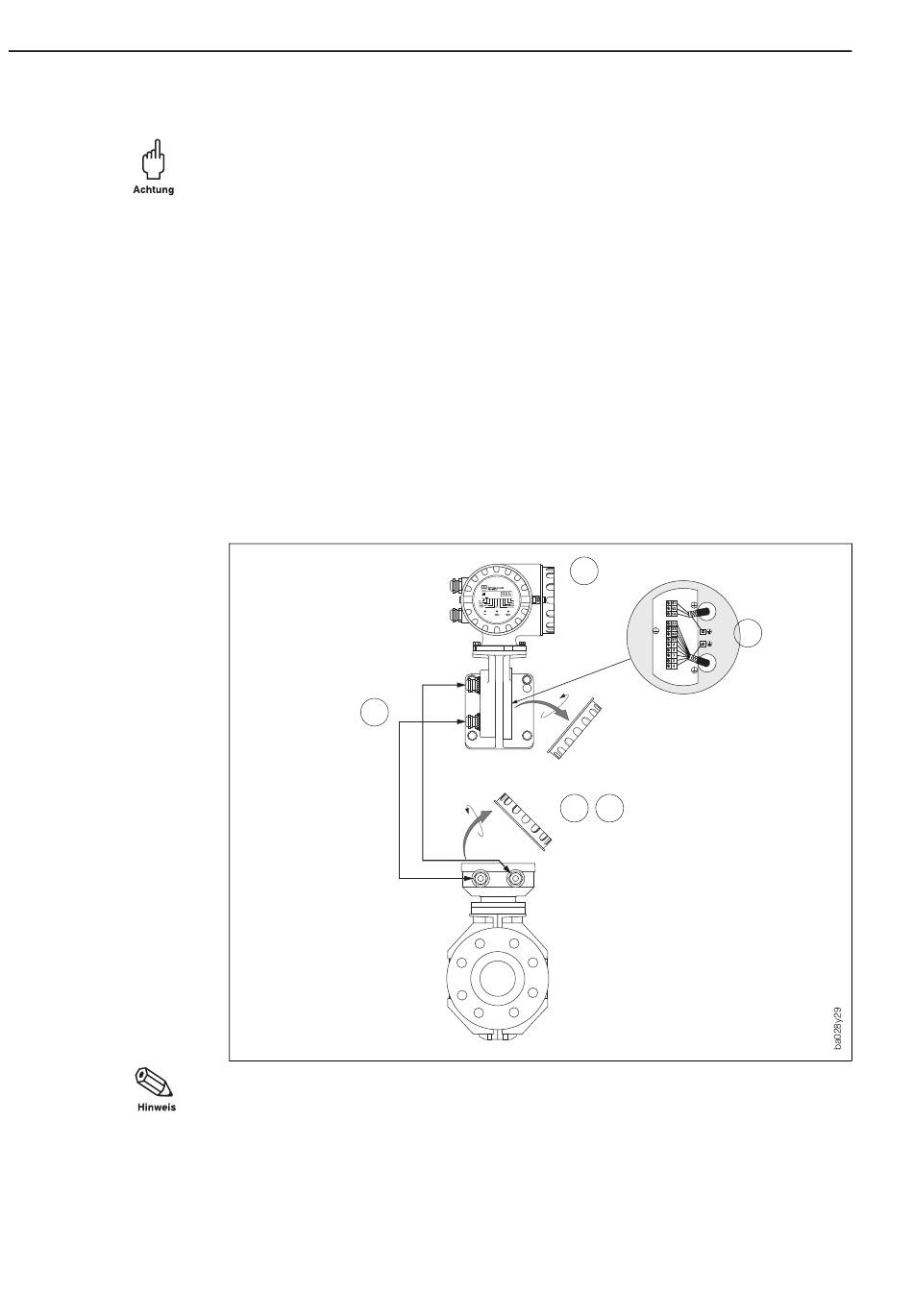

Abb. 30
24
3.3 Anschluß der Getrennt-Version
Achtung!
Spulenstromkabel nur anschließen oder lösen, wenn die Hilfsenergie für das Meßge-
rät abgeschaltet ist.
1. Der Anschluß im Anschlußklemmenraum erfolgt wie bei der Kompakt-Version be-
schrieben (siehe Kapitel 3.2).
2. Öffnen Sie die Anschlußgehäuse-Deckel von Meßaufnehmer und Meßumformer
durch Lösen der vier Kreuzschlitzschrauben.
3. Schieben Sie beide Kabel (Signal- und Spulenkabel) durch die entsprechenden
Kabeleinführungen.
4. Nehmen Sie den Anschluß zwischen Meßaufnehmer und Meßumformer gemäß
den elektrischen Anschlußplänen vor.
5. Anschlußgehäuse-Deckel wieder gut festschrauben.
6. Die Plombierung eines geeichten Durchflußmessers ist, wie in Kap. 2.6 «Montage
des Meßumformers» auf Seite 19 beschrieben, durchzuführen.
Meßumformer
3
Meßaufnehmer
Hinweis!
Sind die Eichplomben beschädigt bzw. entfernt worden, so ist die zuständige Eichbe-
hörde unmittelbar zu informieren.
1
2 5
Endress+Hauser
Promag 31
4
