Promag 31
3. Elektrischer Anschluß

3.1 Allgemeine Hinweise

Beachten Sie bitte die in Kapitel 2.1 aufgeführten Hinweise zur Einhaltung der Schutz-
art IP 67.
Achtung!
Für den Anschluß von Ex-zertifizierten Geräten beachten Sie bitte die ensprechenden
Hinweise und Anschlußbilder in den Ex-spezifischen Zusatzdokumentationen zu die-
ser Betriebsanleitung. Bei weiteren Fragen steht Ihnen Ihre E+H Vertretung gerne zur
Verfügung.
3.2 Anschluß des Meßumformers
Warnung!
• Stromschlag-Gefahr! Gerät nicht unter Netzspannung installieren bzw. verdrahten.
Ein Nichtbeachten kann zudem zur Zerstörung von Teilen der Elektronik führen.
• Schutzleiter mit dem Gehäuse-Erdanschluß verbinden, bevor die Versorgungs-
spannung angelegt wird.
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz verglei-
chen. Ferner sind die national gültigen Installationsvorschriften zu beachten.

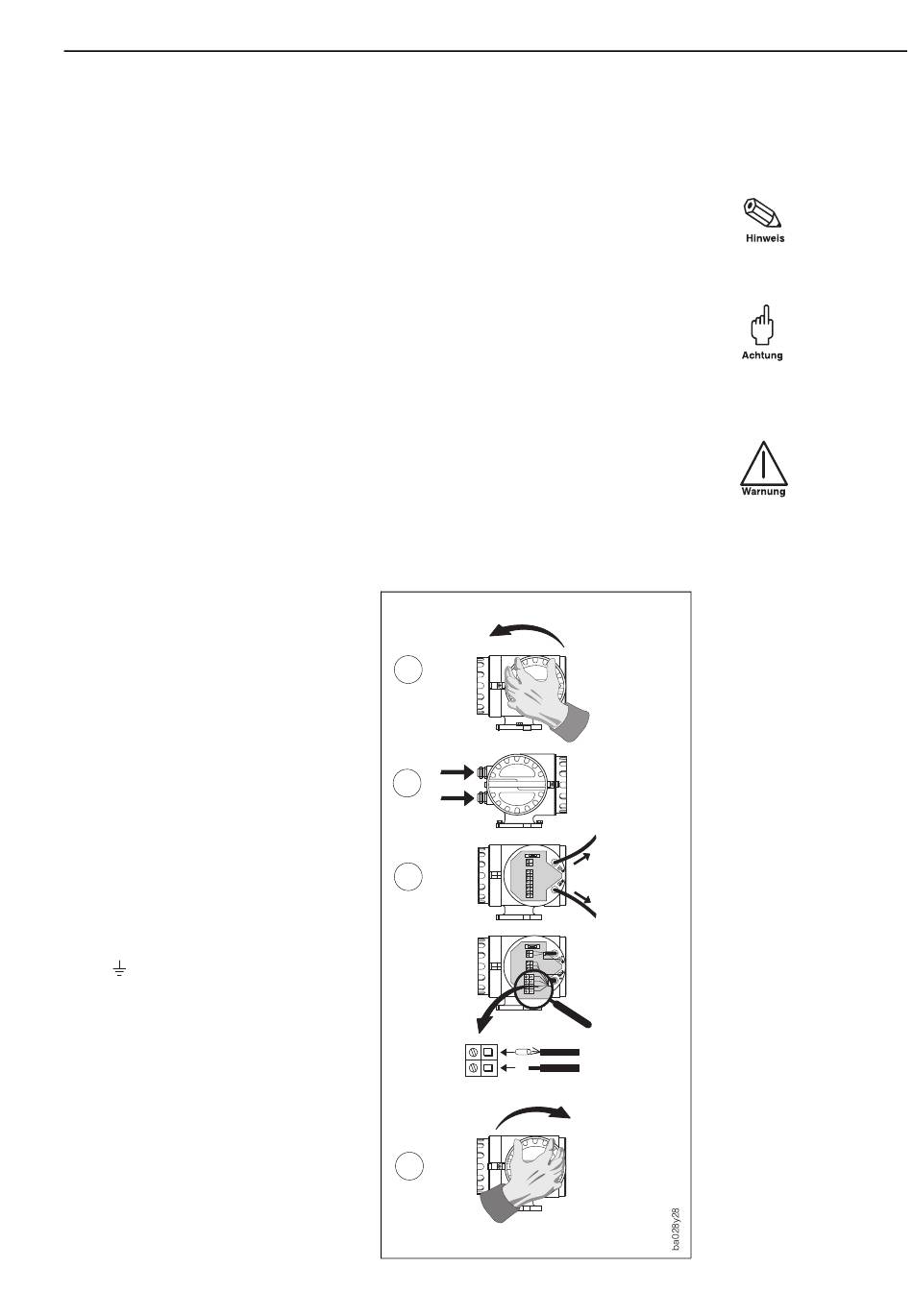

Vorgehensweise:
1. Hilfsenergie abschalten!
2. Lösen Sie die Sicherungskralle des
Anschlußklemmenraum-Schraub-
deckels mit Hilfe eines 3-mm-Inbus-
schlüssels. Schrauben Sie nun den
Anschlußklemmenraum-Deckel vom
Meßumformergehäuse ab.
3. Schieben Sie das Versorgungskabel
und das Signalkabel durch die be-
treffenden Kabeleinführungen.
4. Nehmen Sie den Anschluß gemäß
den elektrischen Anschlußplänen
vor (siehe auch Anschlußbild im
Schraubdeckel):
• Hilfsenergie wird an der Klemme 1
(L1 oder L+), Klemme 2 (N oder
L–) und der Erdanschlußklemme
( ) angeschlossen.
• Feindrähtige Leitung: max.
2
4 mm ; mit einer Aderendhülse
umfassen. Eindrähtige Leitung:
2
max. 6 mm .
5. Schrauben Sie nach erfolgtem An-
schluß den Anschlußklemmenraum-
Deckel wieder fest auf das Meß-
umformergehäuse. Ziehen Sie die
Innensechskantschraube der
Sicherungskralle wieder gut an.
Endress+Hauser
2
3
4
5
3. Elektrischer Anschluß
Versorgungs-
kabel
Signalkabel
2
4 mm
2
6 mm
Abb. 29
