4. Bedienung und Inbetriebnahme

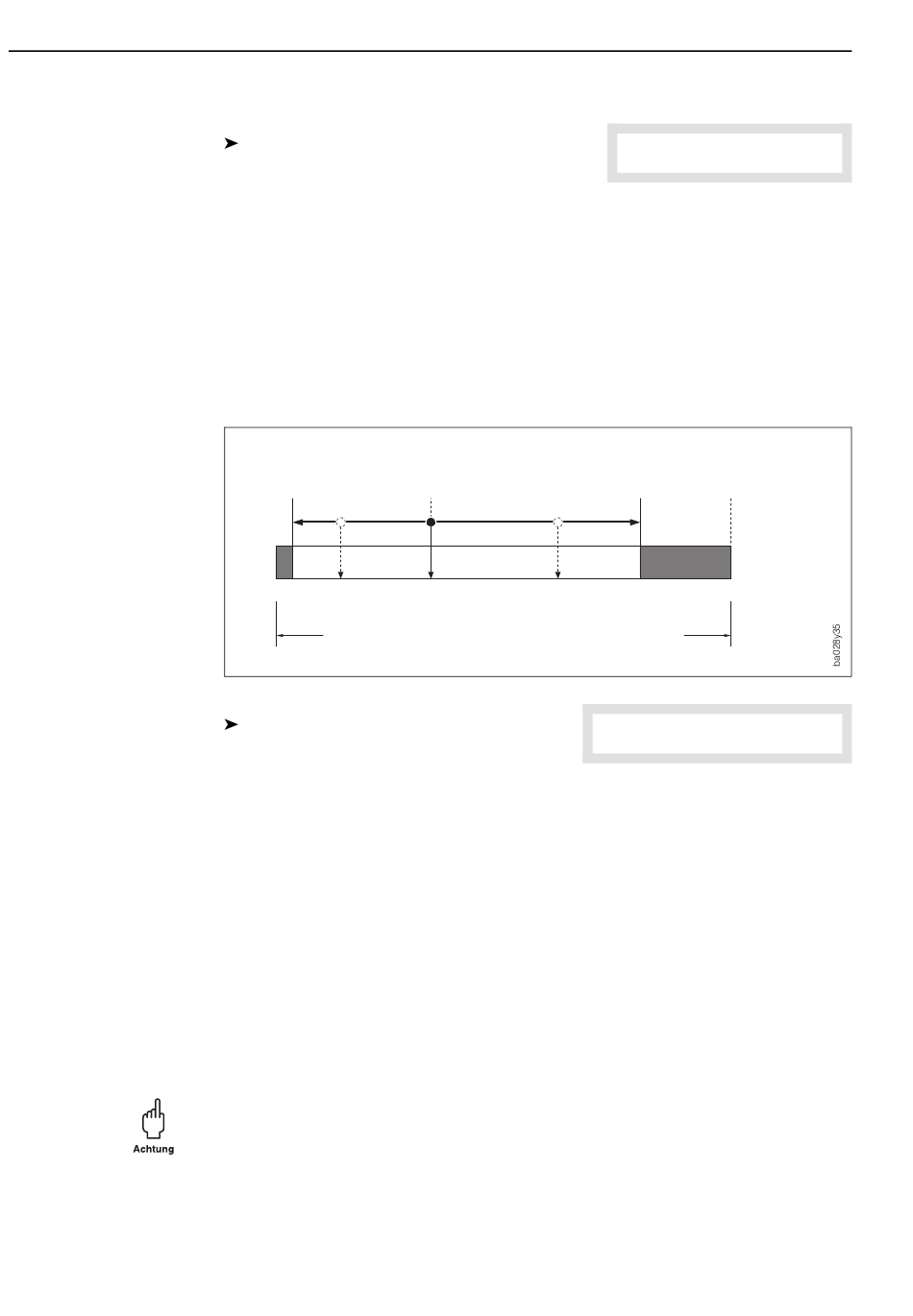

Abb. 38
32
Endwert skalieren
Der Stromausgang liefert Signale zwischen 0/4...20 mA, die dem Momentanwert des
Durchflusses entsprechen.
Durch die Endwertskalierung wird dem Strom von 20 mA ein Durchfluß zugeordnet.
Die Skalierung gilt immer für beide Durchflußrichtungen (bidirektional). Die Durchfluß-
richtung wird bei entsprechender Konfiguration am Statusausgang ausgegeben.
In der Praxis ist die maximal auftretende Durchflußmenge nicht immer zuverlässig be-
kannt. Eine Aussteuerung ist deshalb bis 125% (500 Hz) möglich.
Beim Meßsystem Promag 31 sind acht vorgegebene Endwerte in Abhängigkeit der
Nennweite wählbar. Die Einstellung erfolgt mit Hilfe von drei Miniatur-Schaltern (siehe
Kapitel 4.2).
Minimaler
Endwert
20-mA-Strom
0 0.5
Meßbereich der Promag 31-Elektronik
Durchflußmenge Q ~ Mediumsgeschwindigkeit v
Hilfseingang
Reset von Fehlermeldungen und Selbsttestfunktion des Displays
Im geeichten Betrieb setzt ein Puls (3...30 V DC, min. 100 ms) eventuelle Fehler-
meldungen zurück, außerdem wird für ca. 10 s ein Display-Selbsttest durchgeführt.
Elektrodenreinigung ECC (Option)
Leitfähige Ablagerungen auf den Elektroden (z.B. Magnetit) können Meßfehler verur-
sachen. Die Elektrodenreinigungs-Schaltung (ECC) wurde enwickelt, um diese leit-
fähigen Ablagerungen zu verhindern. Die Reinigungsphasen erfolgen im Zyklus von
30 min für jeweils 2...5 s in Abhängigkeit von der Abtastfrequenz. Ist das Meßsystem
Promag 31 mit der Option Elektrodenreinigung (ECC) ausgerüstet, kann diese über
einen Miniaturschalter auf der Verstärkerplatine (s. Abb. 44) ein- bzw. ausgeschaltet
werden. Bei der Auslieferung ab Werk ist die Elektrodenreinigung immer einge-
schaltet.
Die ECC ist bei der FL-Version nicht verfügbar.
Achtung!
Ist die ECC in einer Anwendung mit leitfähigen Ablagerungen für längere Zeit ausges-
chaltet, bildet sich ein Belag im Meßrohr, der zu Meßfehlern führen kann.
Ist der Belag einmal in einer größeren Konzentration vorhanden, kann er durch Ein-
schalten der ECC unter Umständen nicht mehr beseitigt werden. In solchen Fällen
muß das Meßrohr gereinigt und der Belag entfernt werden.
Werkeinstellung: bei v ~ 2,5 m/s
Schalter Nr. 8, 9, 10: OFF-OFF-ON
Minimaler
Endwert
500 Hz
10 12.5
Der Hilfseingang kann nicht mit
Miniatur-Schaltern beeinflußt werden
Endress+Hauser
Promag 31
[m/s]
