4. Bedienung und Inbetriebnahme

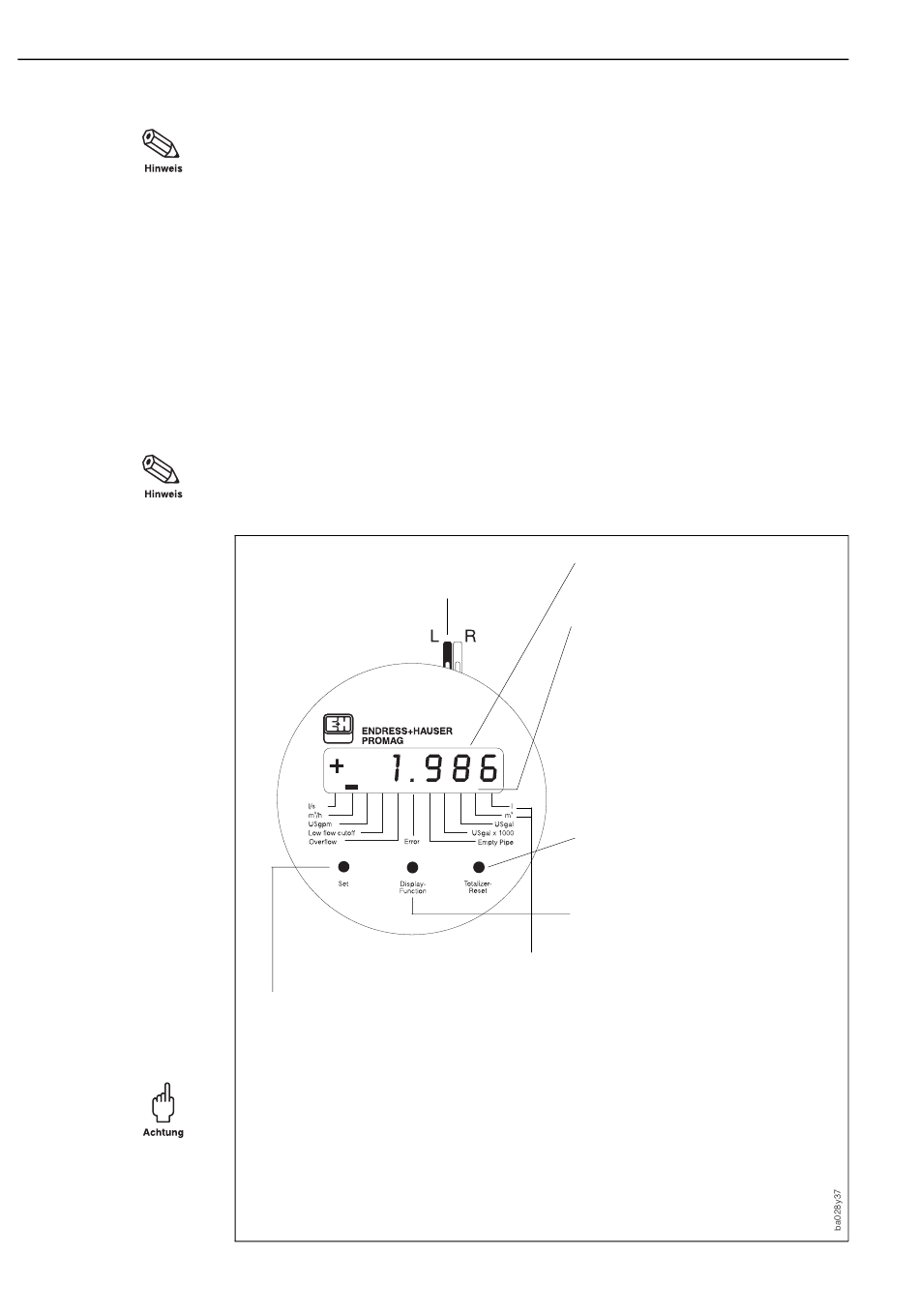

Abb. 40
36

4.3 Vorort-Anzeige Promag 31

Hinweis!
Im geeichten Betrieb ist eine Bedienung des Promag 31 nicht möglich, da der Zu-
gang durch eine Eichplombe verriegelt ist!
Mit Hilfe der Promag-31-Vorort-Anzeige können Kenngrößen direkt an der Meßstelle
abgelesen und kontrolliert werden:
• Durchflußmenge und/oder Totalisatorwert
• Maßeinheit (SI- oder US-Einheiten)
• Prozeßbedingungen (z.B. Schleichmengen, Teilrohrfüllung)

• Fehlermeldungen

Über drei Bedientasten ist es zudem möglich, verschiedene Funktionen gezielt anzu-
wählen und zu aktivieren. Die Bedienung der Tasten erfolgt durch Drücken mit Hilfe ei-
nes dünnen Stiftes (ein Schaltvorgang dauert ca. 0,5...0,8 s).
Hinweis!
Die drei Bedientasten sind nur bei abgeschraubtem Elektronikraum-Deckel
zugänglich. Lösen Sie dazu die Sicherungskralle mit einem 3-mm-Inbusschlüssel.
Schrauben Sie den Elektronikraum-Deckel nach erfolgter Einstellung wieder fest
auf das Meßumformergehäuse (Schutzart IP 67 beachten!).
Set
Mit diesere Taste führen Sie innerhalb der
betreffenden Funktion folgende Operatio-
nen durch:
• Maßeinheit auswählen
Achtung!
Die Einstellung von SI/US-Einheiten
erfolgt über Miniaturschalter auf der
Meßverstärkerplatine (siehe Seite 35)
• Meßstoffüberwachung (Empty Pipe)
ein-/ausschalten
• Leerrohr-/Vollrohrabgleich starten
(für Meßstoffüberwachung)
Steckbrücke ist
im geeichten Betrieb
ohne Wirkung
Im geeichten
Zustand sind nur
3
l oder m erlaubt!
LCD-Anzeige, 8stellig
Sämtliche Meßwerte, Bedien- und
Statusmeldungen werden hier angezeigt.
11 Anzeige-Segmente
Die betreffenden Segmente dienen
der klaren Identifikation von Maßeinheit
und momentaner Gerätefunktion:
• Aktuelle Maßeinheit
• Schleichmenge unterschritten
(Low flow cutoff)
• Mediumsgeschwindigkeit > 12,5 m/s
(Overflow)
• Systemfehler (Error)
• Teilrohrfüllung (Empty Pipe; Meßstoff-
überwachung)
Totalizer-Reset
Mit dieser Taste setzen Sie den Totali-
sator auf den Wert «0» zurück (nur in
der Funktion «tot» möglich).
Display-Function
Mit dieser Taste wählen Sie die ge-
wünschte Funktion (= Anzeigemodus)
aus. Bei dauernder Betätigung der
Taste erfolgt ein automatischer Durch-
lauf durch die einzelnen Funktionen:
Im geeichten Betrieb sind nur die
mit * gekennzeichneten Funktionen aktiv!
• Momentaner Durchfluß
• * Aktuelle Totalisatoranzeige
• Alternierende Anzeige
Durchfluß/Totalisator
• * Meßstoffüberwachung (Empty Pipe)
• Leerrohrabgleich (für Meßstoffüber-
wachung)
• Vollrohrabgleich (für Meßstoffüber-
wachung)
• * Testfunktion zur Prüfung der Anzeige-
elemente
