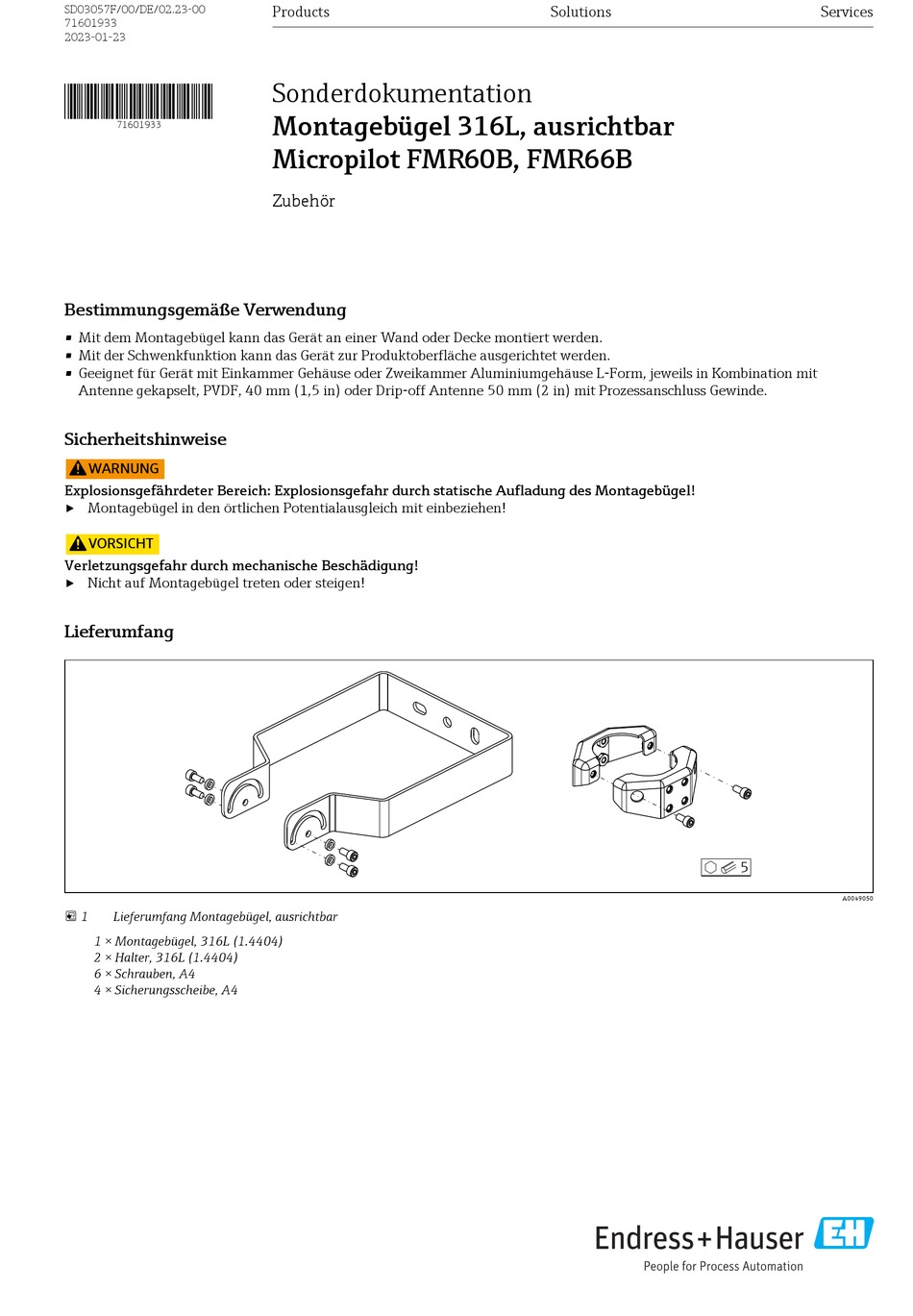

SD03057F/00/DE/02.23-00
71601933
2023-01-23
*71601933*
71601933
Bestimmungsgemäße Verwendung
• Mit dem Montagebügel kann das Gerät an einer Wand oder Decke montiert werden.
• Mit der Schwenkfunktion kann das Gerät zur Produktoberfläche ausgerichtet werden.
• Geeignet für Gerät mit Einkammer Gehäuse oder Zweikammer Aluminiumgehäuse L-Form, jeweils in Kombination mit
Antenne gekapselt, PVDF, 40 mm (1,5 in) oder Drip-off Antenne 50 mm (2 in) mit Prozessanschluss Gewinde.
Sicherheitshinweise
WARNUNG
L
Explosionsgefährdeter Bereich: Explosionsgefahr durch statische Aufladung des Montagebügel!
‣
Montagebügel in den örtlichen Potentialausgleich mit einbeziehen!
VORSICHT
L
Verletzungsgefahr durch mechanische Beschädigung!
‣
Nicht auf Montagebügel treten oder steigen!
Lieferumfang
1
Lieferumfang Montagebügel, ausrichtbar
1 × Montagebügel, 316L (1.4404)
2 × Halter, 316L (1.4404)
6 × Schrauben, A4
4 × Sicherungsscheibe, A4
Products
Sonderdokumentation
Montagebügel 316L, ausrichtbar
Micropilot FMR60B, FMR66B
Zubehör
Solutions
Services
5
A0049050
