Montage
42
6.2.4

Montage der Version "Sensor abgesetzt"

Dieser Abschnitt gilt nur für Geräte in der Ausführung "Sondendesign" = "Sensor abge-
setzt" (Merkmal 600, Ausprägung MB/MC/MD).
Bei der Ausführung "Sondendesign" = "abgesetzt" ist im Lieferumfang enthalten:
• Die Sonde mit Prozessanschluss
• Das Elektronikgehäuse
• Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses
• Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen
um 90° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte
Stecker an der Sonde oder am Elektronikgehäuse angebracht werden.
VORSICHT
Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen
oder zu einem unbeabsichtigten Lösen des Steckers führen.
‣
Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbin-
gungskabel anbringen.
‣
Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Bie-
geradius: 100 mm (4").
‣
Beim Anschließen des Verbindungskabels: Zunächst den geraden Stecker verschrau-
ben, erst danach den gewinkelten Stecker. Drehmoment für die Überwurfmutter beider
Stecker: 6 Nm.
Bei starker Vibration kann zusätzlich ein Sicherungslack an den Steckverbindern ver-
wendet werden, z.B. Loctite 243.
Montage des Elektronikgehäuses
A
122 (4.8)
158 (6.2)

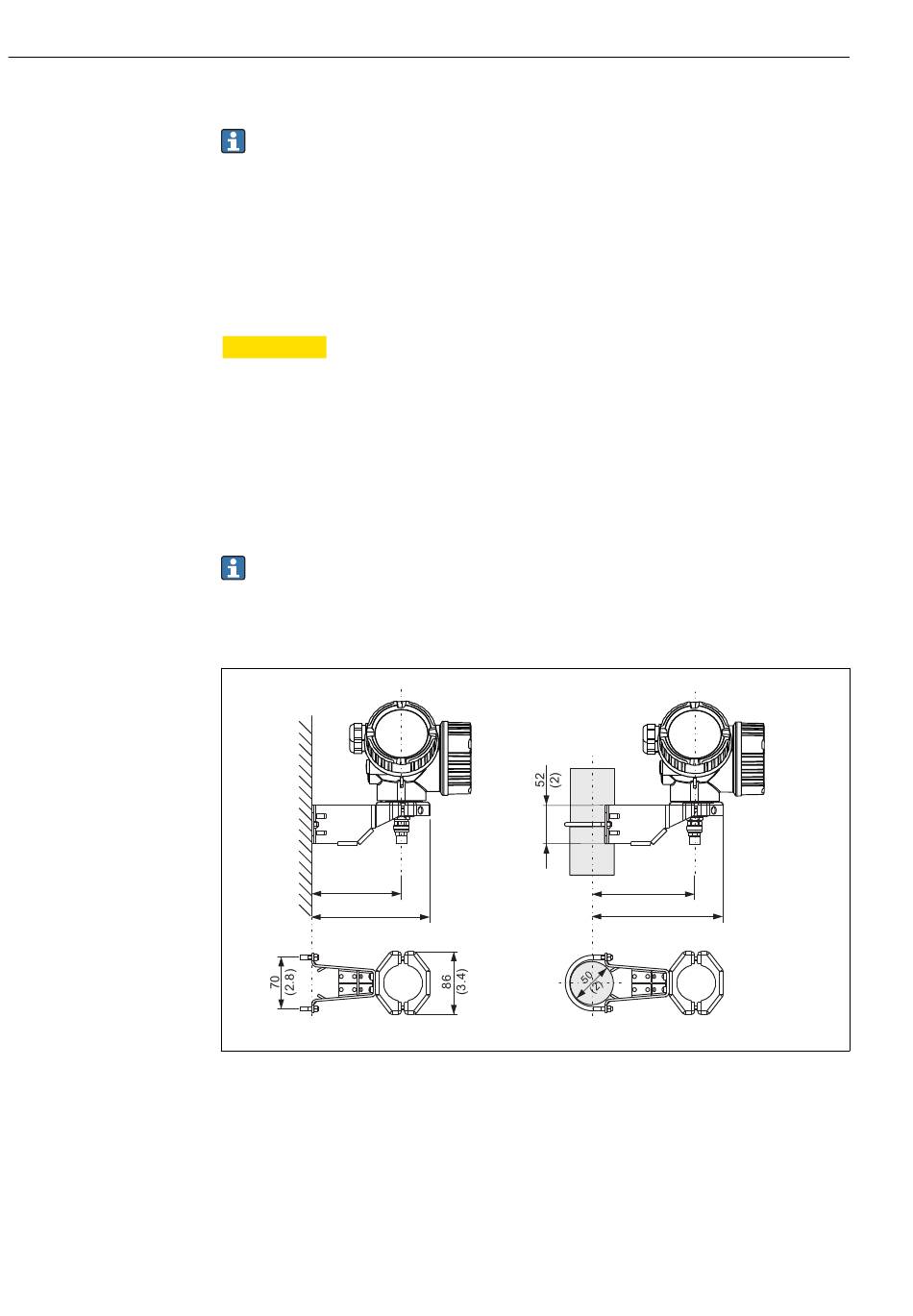

 12 Montage des Elektronikgehäuses mit dem Montagehalter
A Wandmontage
B Mastmontage
Levelflex FMP56, FMP57 HART
B
140 (5.5)
175 (6.9)
mm (inch)
Endress+Hauser
A0014793
