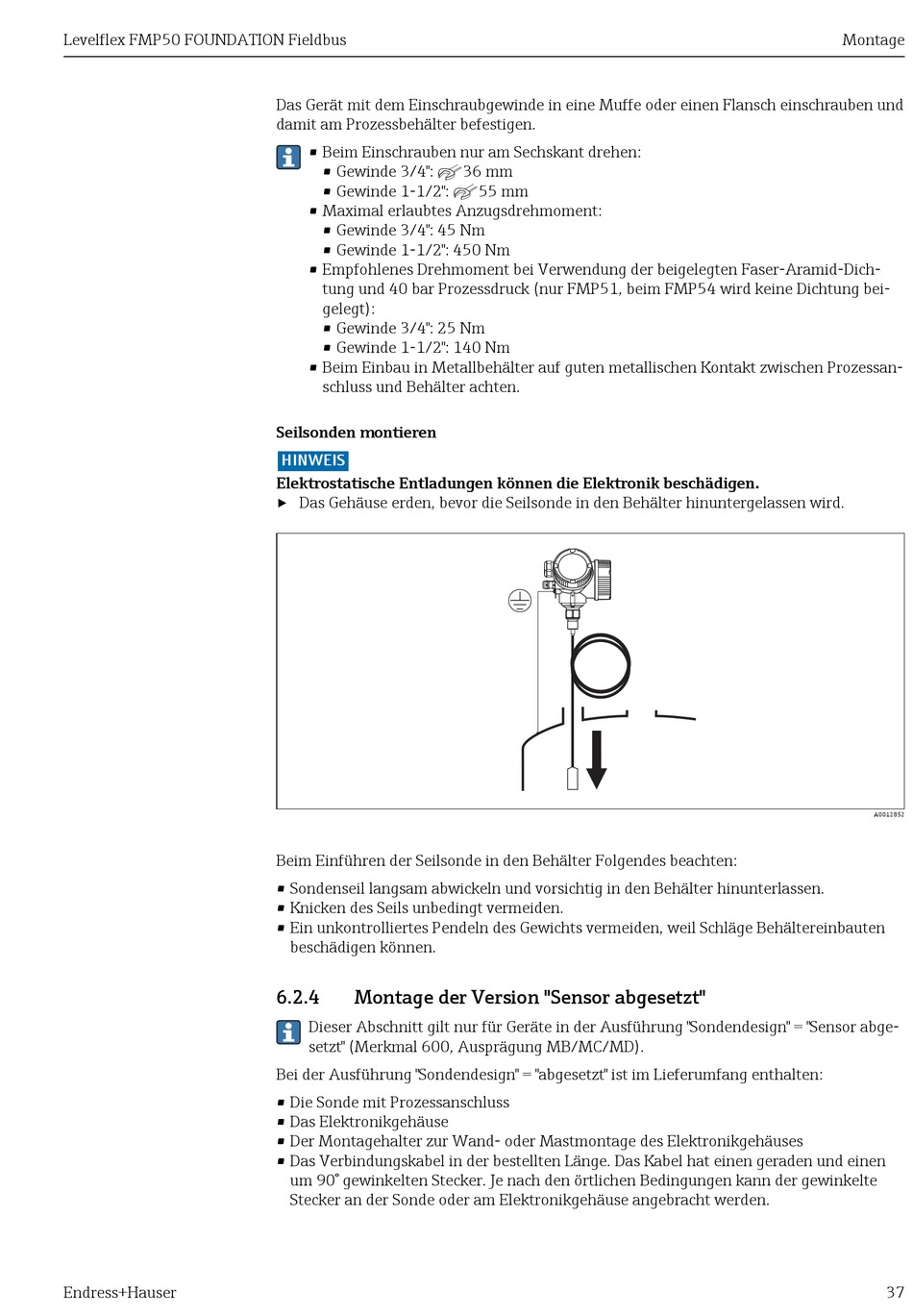

Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und
damit am Prozessbehälter befestigen.
• Beim Einschrauben nur am Sechskant drehen:
• Gewinde 3/4":
• Gewinde 1-1/2":
• Maximal erlaubtes Anzugsdrehmoment:
• Gewinde 3/4": 45 Nm
• Gewinde 1-1/2": 450 Nm
• Empfohlenes Drehmoment bei Verwendung der beigelegten Faser-Aramid-Dich-
tung und 40 bar Prozessdruck (nur FMP51, beim FMP54 wird keine Dichtung bei-
gelegt):
• Gewinde 3/4": 25 Nm
• Gewinde 1-1/2": 140 Nm
• Beim Einbau in Metallbehälter auf guten metallischen Kontakt zwischen Prozessan-
schluss und Behälter achten.
Seilsonden montieren
HINWEIS
Elektrostatische Entladungen können die Elektronik beschädigen.
‣
Das Gehäuse erden, bevor die Seilsonde in den Behälter hinuntergelassen wird.
Beim Einführen der Seilsonde in den Behälter Folgendes beachten:
• Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen.
• Knicken des Seils unbedingt vermeiden.
• Ein unkontrolliertes Pendeln des Gewichts vermeiden, weil Schläge Behältereinbauten
beschädigen können.
6.2.4

Montage der Version "Sensor abgesetzt"

Dieser Abschnitt gilt nur für Geräte in der Ausführung "Sondendesign" = "Sensor abge-
setzt" (Merkmal 600, Ausprägung MB/MC/MD).
Bei der Ausführung "Sondendesign" = "abgesetzt" ist im Lieferumfang enthalten:
• Die Sonde mit Prozessanschluss
• Das Elektronikgehäuse
• Der Montagehalter zur Wand- oder Mastmontage des Elektronikgehäuses
• Das Verbindungskabel in der bestellten Länge. Das Kabel hat einen geraden und einen
um 90° gewinkelten Stecker. Je nach den örtlichen Bedingungen kann der gewinkelte
Stecker an der Sonde oder am Elektronikgehäuse angebracht werden.
36 mm
55 mm
*
Montage
A0012852
37
