Beschreibung Profibus DP Platine
[DX2]
[RES]
[DBG]
[CAN]
54
AUS: Kommunikation über Kanal 2
Optional bei Redundanz.
Leuchtet die LED gelb, hat die Profibus DP Schnittstelle den Zustand Data Exchange
auf Kanal 2 betreten. Nur in diesem Zustand kann der Antrieb über den Profibus DP
Master gesteuert und der Zustand des Antriebs gelesen werden.

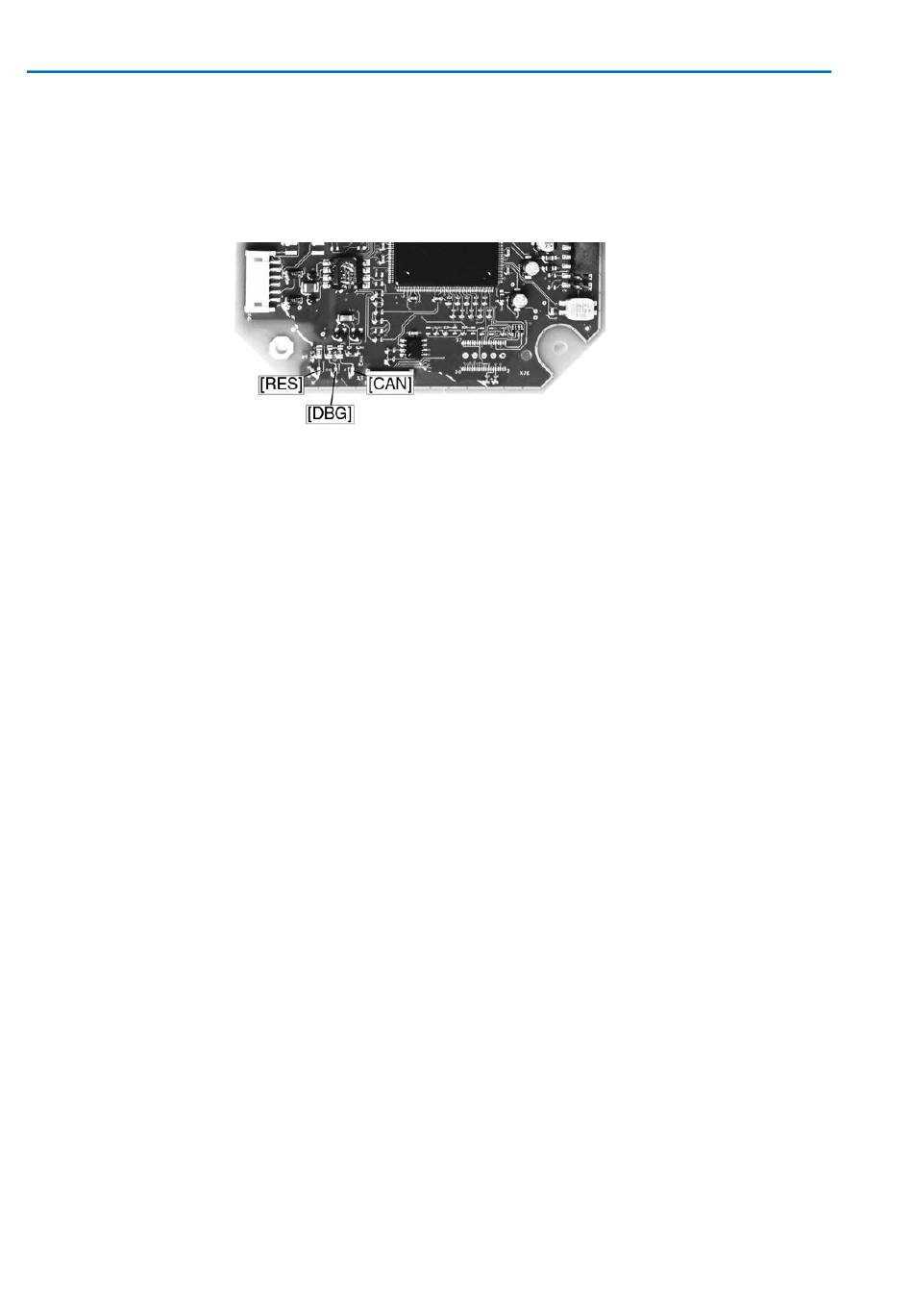

Bild 8: Status LEDs
[RES] RESET (grün)
[DBG] DEBUG (grün)
[CAN] CAN (rot)
Leuchtet grün nach Reset-Phase: 3,3 V Spannungsversorgung ist in Ordnung
Blinkt grün nach Reset-Phase: 5 V Spannungsversorgung ist in Ordnung
Blinkt mit 1 Hz: Leiterplattentest
Blinkt mit 2 Hz: Applikation ist in Ordnung
Leuchtet rot: Kommunikation zur Logik ist fehlerhaft
Ist Aus: Kommunikation zur Logik ist in Ordnung
Stellantriebs-Steuerung
AC(V) 01.2/AC(V)ExC 01.2 Profibus DP
