Referenzunterlagen: Betriebsanleitung (Montage, Bedienung, Inbetriebnahme) zum Stellantrieb Handbuch (Betrieb und Einstellung) AUMATIC AC 01.2 Profibus DP Handbuch (Geräteintegration Feldbus) AUMATIC AC 01.2 Profibus DP Referenzunterlagen sind erhältlich über Internet: www.auma.com oder direkt bei AUMA (siehe <Adressen>). Inhaltsverzeichnis Seite Einführung..........................Installation..........................
Betrieb, ohne zusätzlichen Verdrahtungsaufwand, Parameter der Anwendungsfunktionen angepasst oder Status- und Diagnosedaten ausgelesen werden können. Über die optionalen azyklischen Profibus DP-V1 Dienste bieten AUMA Feldgeräte Zugang zu Status und Diagnosedaten gemäß NAMUR NE107 Parametern der Anwendungsfunktionen zur Anpassung an die Prozessanforde- rungen Daten des elektronischen Gerätepasses zur detaillierten Geräteidentifikation...
01.2 /ACExC 01.2, erhältlich über Internet unter www.auma.com, mit folgendem Inhalt: Elektronische Gerätebeschreibung. AC2EDD.ddl Elektronisches Textwörterbuch der Gerätebeschreibung. AC2EDD.dct BMP- Grafik zur Darstellung eines AUMA Stellantriebs innerhalb der Simatic Step7 AUMATIC.bmp Oberfläche. Devices - Datei zur Installation von AUMA Stellantrieben mit AUMATIC Stellantriebs- AC2EDD.devices Steuerung in Simatic PDM.
Im Gerätekatalog können Geräte importiert bzw. neu zugeordnet werden. Dieser Abschnitt muss nur dann durchgeführt werden, wenn der Gerätekatalog des Simatic Managers die EDD von AUMA noch nicht enthält. Gerätekatalog öffnen: Menübefehl Extras > Simatic PDM > Gerätekatalog verwalten..
Maustaste Neues Objekt einfügen ein zum Netz passendes Gerät (hier PROFIBUS DP-Gerät) auswählen. Bild 2: Neues Gerät auswählen Geräteadresse des angeschlossenen AUMA Stellantriebs in das Feld Adresse eingeben. Information: Die Geräteadresse kann an der Ortssteuerstelle der AUMATIC, über das Display wie folgt abgefragt werden:...
Seite 7

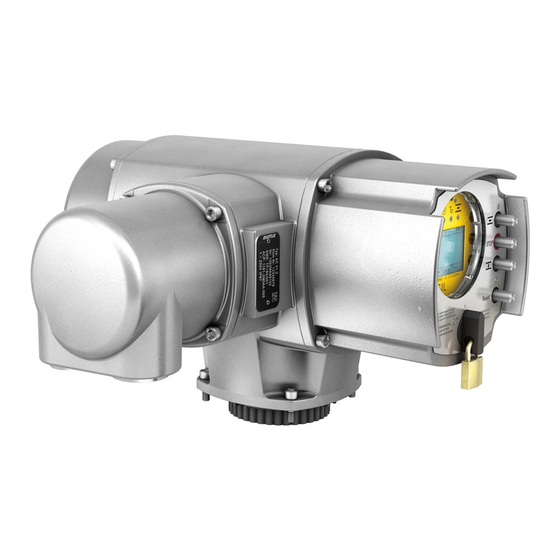

Stellantriebs-Steuerung AUMATIC AC 01.2/ACExC 01.2 Profibus DP-V1 Projektierung (AUMA Stellantrieb in Simatic PDM einfügen) Gerätetyp AUMA Stellantriebe mit AUMATIC AC.2” mit der Schaltfläche Zu- ordnen ... aus dem Gerätekatalog auswählen. Bild 4: Gerät auswählen Eingabe mit OK bestätigen.
Nach der Auswahl Instandhalter/Spezialist erscheinen die allgemeinen Default-Einstellungen des AUMA Stellantriebs. Bevor Daten aus dem AUMA Stellantrieb gelesen, bzw. in den Stellantrieb geschrieben werden können muss eine Verbindung zum Gerät hergestellt werden. Siehe Kapitel <Daten aus AUMA Stellantrieb lesen/in Stellantrieb schreiben>.
Funktionen zur Daten-Kommunikation mit Simatic PDM Funktionen zur Daten-Kommunikation mit Simatic PDM Daten aus AUMA Stellantrieb lesen/in Stellantrieb schreiben Bevor Daten aus dem AUMA Stellantrieb gelesen, bzw. in den Stellantrieb geschrieben werden können muss eine Verbindung zum Gerät hergestellt werden. Daten aus AUMA Stellantrieb lesen →...
Mit dem Befehl Reset Betriebsdaten können die rücksetzbaren Betriebsdaten des AUMA Stellantriebs zurückgesetzt werden. 5.4.2 Reset Werkseinstellungen Der Befehl Reset Werkseinstellungen setzt die aktuellen Einstellungen auf die Werkseinstellungen zurück. Information Die Steuerung des AUMA Stellantriebs wird durch diesen Befehl neu gestartet!
Seite 16
Fax +49 711 34803 - 3034 riester@wof.auma.com Service-Center Köln Postfach 1151 D 50858 Köln Tel +49 2234 2037 - 900 Fax +49 2234 2037 - 9099 service@sck.auma.com Y005.564/001/de/4.12 Detaillierte Informationen zu den AUMA Produkten finden Sie im Internet unter: www.auma.com...
