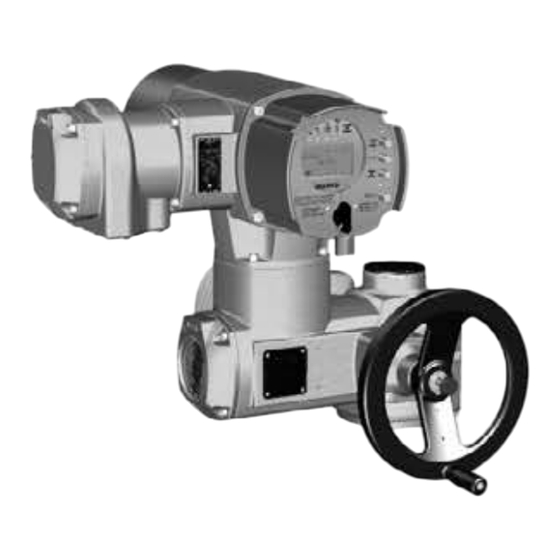

Auma AUMATIC AC 01.2 Betriebsanleitung
Stellantriebs-steuerung/modbus rtu
Vorschau ausblenden
Andere Handbücher für AUMATIC AC 01.2:
- Handbuch (164 Seiten) ,
- Betriebsanleitung (84 Seiten) ,
- Handbuch (124 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Stellantriebs-Steuerung
AUMATIC AC 01.2
Modbus RTU
Nur in Verbindung mit der Betriebsanleitung verwenden!
Diese Kurzanleitung ersetzt NICHT die Betriebsanleitung!
Sie ist nur für Personen bestimmt, die bereits mit der Betriebsanleitung vertraut sind,
in der Sicherheitshinweise, Montage, Bedienung und Inbetriebnahme ausführlich
beschrieben sind!
Die Betriebsanleitung muss stets verfügbar sein!
Kurzanleitung
LWL-Anschluss
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Auma AUMATIC AC 01.2
Inhaltszusammenfassung für Auma AUMATIC AC 01.2
- Seite 1 Stellantriebs-Steuerung AUMATIC AC 01.2 Modbus RTU Nur in Verbindung mit der Betriebsanleitung verwenden! Diese Kurzanleitung ersetzt NICHT die Betriebsanleitung! Sie ist nur für Personen bestimmt, die bereits mit der Betriebsanleitung vertraut sind, in der Sicherheitshinweise, Montage, Bedienung und Inbetriebnahme ausführlich beschrieben sind! Die Betriebsanleitung muss stets verfügbar sein!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Seite Kurzbeschreibung........................LWL-Anschluss........................2.1. Grundlegende Hinweise 2.2. LWL-Anschlussraum öffnen 2.3. LWL-Leitungen anschließen 2.4. LWL-Anschlussraum schließen Netztopologien........................3.1. Linientopologie 3.2. Sterntopologie 3.3. Ringtopologie (Zweifaserring) Störungsbehebung........................ 4.1. LED Anzeigen Technische Daten........................5.1. LWL-Anschluss-Platine Anhang............................ 6.1. Messmethoden 6.2. Bezugsquellen 6.3. Literatur Adressen.......................... -
Seite 3: Kurzbeschreibung
Der im Elektroanschluss eingebaute LWL-Anschluss ermöglicht die Umsetzung von elektrischen RS-485 Signalen in optische Signale und umgekehrt. Der LWL-Anschluss verhält sich am Bus transparent, d.h. die Ansteuerung der AUMA Antriebe über Bus erfolgt bei LWL wie bei einer Verkabelung über Kupferleitungen (RS-485). -
Seite 4: Lwl-Anschluss
LWL-Anschluss LWL-Anschluss Grundlegende Hinweise Gefährliche Spannung! Stromschlag möglich. Bei Nichtbeachtung können Tod oder schwere gesundheitliche Schäden die Folgen sein. Der Anschluss darf nur durch ausgebildetes Fachpersonal erfolgen. Vor dem Öffnen: System und Endgerät spannungsfrei schalten. Grundlegende Hinweise in diesem Kapitel beachten. Sicherheitshinweise der zum Stellantrieb passenden Betriebsanleitung beachten. -
Seite 5: Lwl-Anschlussraum Öffnen
LWL-Anschluss LWL-Anschlussraum öffnen Zum LWL-Anschluss ist im AUMA Rundsteckverbinder (SDE-Bus) eine Anschlussplatine eingebaut. Die Anschlussplatine ist nach Abnehmen des Deckels [1] gut zugänglich. Bild 2: AUMA Rundsteckverbinder SDE-Bus Deckel (LWL-Anschlussraum) Schrauben Deckel O-Ring Kabeleinführungen für LWL-Leitungen Verschlussstopfen Schrauben [2] lösen und Deckel [1] abnehmen. - Seite 6 LWL-Anschluss Ein Aufkleber auf dem Stecker kennzeichnet die Verbindungstechnik (Fasertyp, Steckertyp). Tabelle 2: Kennzeichnungen auf Aufkleber LWL Fasertyp LWL Steckertyp SM = Singlemode ST = straight tip (Bajonett Verriegelung) MM = Multimode SC = subscriber connector (Snap-In Verriegelung) LWL-Leitungen anschließen: Leitungen im Anschlussraum im Ring verlegen, um möglichst großen Biegera- dius zu erreichen.
-
Seite 7: Lwl-Anschlussraum Schließen
LWL-Anschluss LWL-Anschlussraum schließen Bild 7: AUMA Rundsteckverbinder SDE-Bus Deckel Schrauben Deckel O-Ring Kabeleinführungen LWL-Leitungen Verschlussstopfen Dichtflächen an Deckel [1] und Gehäuse säubern. Dichtflächen mit säurefreiem Fett (z.B. Vaseline) leicht einfetten. Prüfen, ob O-Ring [3] in Ordnung ist, O-Ring richtig einlegen. -
Seite 8: Netztopologien
Netztopologien Netztopologien Die Struktur des Zusammenschlusses mehrerer Feldgeräte (Antriebe) zu einem Netz wird als Netztopologie bezeichnet. Bei AUMA stehen verschiene Netztopologien zur Verfügung. Linientopologie Bild 8: Struktur bei Linientopologie LWL-Reichweite max. in km (technische Daten beachten!) Kanal 1 Kanal 2 Beliebiges Modbus RTU Feldgerät... -
Seite 9: Sterntopologie
Der Ausfall einer LWL-Strecke, bzw. einer LWL-Anschluss-Platine eines Antriebs hat keinerlei Auswirkung auf die Funktionsfähigkeit der übrigen Antriebe. Da alle AUMA Antriebe am Ende der LWL Strecke betrieben und über Kanal Information 1 angesteuert werden, sollte der Parameter LWL Überwachung M0709 auf Aus (Endgerät) eingestellt werden. -
Seite 10: Ringtopologie (Zweifaserring)
Netztopologien Ringtopologie (Zweifaserring) Bild 10: Struktur bei Ringtopologie LWL-Reichweite max. in Km (technische Daten beachten!) Kanal 1 Kanal 2 Integration beliebiges Modbus RTU Feldgerät (Option) LWL Koppler in der Leittechnik (zwingend erforderlich) LWL Koppler für beliebiges Modbus RTU Feldgerät Besonderheiten der Ringtopologie Die Unterbrechung einer LWL-Leitung zwischen zwei Antrieben wird von den Redundanz-Modulen erkannt (über Parameter LWL Überwachung = Ein (kein Endgerät)). -
Seite 11: Störungsbehebung
Störungsbehebung Störungsbehebung LED Anzeigen Bild 11: LEDs auf Anschluss-Platine Kanal 1 Kanal 2 Bezeichnung Farbe Funktion grün Gerät betriebsbereit (Spannungsversorgung ist vorhanden) ERROR LWL Sammelfehler: wird aktiv wenn entweder LED 5, 6 oder LED 8 bzw. 9 leuchten bzw. wenn die interne RS-485 Verbin- dung fehlerhaft ist. -
Seite 12: Technische Daten
In den folgenden Tabellen sind neben der Standardausführung auch Optionen ange- geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Kommissionsnummer erforderlich). LWL-Anschluss-Platine... - Seite 13 LED Link/Act (grün) = Guter Empfangspegel an RX. Daten werden über den RS-485 Kanal empfangen Geeignete Bussysteme Modbus RTU Erforderliche LWL-Module für d-Light RS485 der Firma eks Engel GmbH & Co. KG, Bezugsquelle AUMA oder www.eks- den Master engel.de Ausführungen: 13-MM-ST, 13-MM-SC, 13-SM-ST, 13-SM-SC LWL-Koppler für Linien- bzw. Sterntopologie: RS485/MOD-1KANAL-MM-ST-AC2 (AUMA Artikel.-Nr.:...
-
Seite 14: Anhang
Anhang Anhang Messmethoden Bild 12: Dämpfungs-Messung Bezugsquellen Erforderliches LWL-Modul für den Master: eks Engel GmbH & Co. KG Schützenstr. 2, 57482 Wenden-Hillmicke, Tel.: 02762 - 9313 - 60, www.eks-engel.de Literatur Christoph P. Wrobel Optische Übertragungstechnik in der Praxis Grundlagen, Komponenten, Installation, Anwendungen Hüthig Verlag ISBN 3-7785-2638-3... - Seite 15 Anhang...
