Anlegen einer Gleichstromvorspannung
Gegenmaßnahmen gegen Störsignale aus den Messleitungen
Wenn Interferenz zu Störsignalen in den Messleitungen führt, kann ihr Einfluss durch Befolgen der
folgenden Gegenmaßnahmen abgemildert werden.
Bringen Sie einen EMI-Ferritkernfilter am gewerblichen Kabel an.

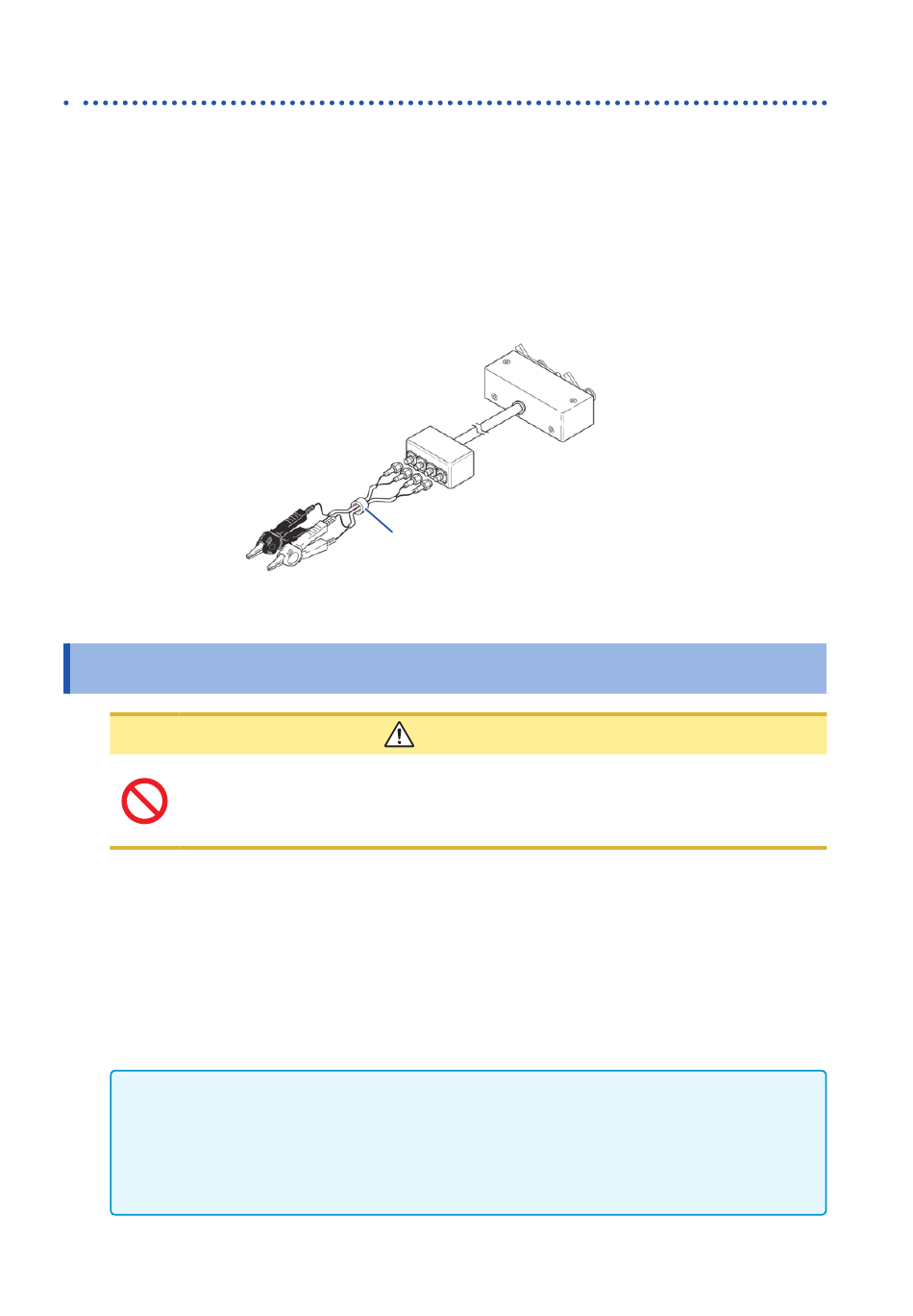

Führen Sie die Messkabel durch einen handelsüblichen Ferritkern zum Schutz vor Interferenz und
bringen Sie ihn nahe an den Messklemmen an, um Störsignale aus den Messleitungen zu unter-
drücken.
Wenn es der Innendurchmesser des Ferritkerns zulässt, kann das Maß an Störsignalen möglicher-
weise außerdem weiter verringert werden, indem die Messleitungen mehrmals um den Ferritkern
(wie oben beschrieben beim Netzkabel) gewickelt werden.

Anhang 5 Anlegen einer Gleichstromvorspannung

Eine Spannung darf nicht über eine externe Quelle an den Messklemmen des Instru-
ments angewendet werden.
Wenn eine Spannung über eine externe Quelle angewendet wird, kann das Instrument
beschädigt werden.
Durch das Anlegen einer Gleichstromvorspannung wird eine Stichprobe, deren Eigenschaften wie
beispielsweise bei einem Elektrolytkondensator oder einem Keramikkondensator spannungsabhän-
gig sind, zum Test mit einer Gleichspannung als Vorspannung versorgt.
Außerdem kann eine Stichprobe, deren Eigenschaften wie beispielsweise bei einer Drosselspule
stromabhängig sind, zum Test mit einem Gleichstrom als Vorspannung versorgt werden.
Dieses Instrument bietet keinen Gleichstromvorspannungs-Eingangsanschluss. Eine Gleichstrom-
vorspannung sollte unter Verwendung der nachfolgend beschriebenen Methode angewendet wer-
den.
• Aktivieren Sie beim Anwenden einer Gleichstromvorspannung während der Messung die interne Gleich-
stromvorspannungs-Einstellung und stellen Sie die Spannung auf 0,00 V. (Siehe „Gleichstromvorspan-
nung (Überlagern des Messsignals mit einer Gleichspannung) (AC)" (S. 60))
• Die Rdc-Messung kann nicht ausgeführt werden, wenn eine Gleichstromvorspannung angewendet wird,
da ein vom Gleichstrom getrennter Kondensator im Stromkreis eingefügt ist.
• Die Gleichstromvorspannungs-Einstellung kann nicht aktiviert werden, wenn ein Parameter auf
stellt wurde. Stellen Sie keinen Parameter auf Rdc.
Anhang6
Ferritkern zum Schutz vor Interferenz
VORSICHT
Rdc ge-
