Versorgung mit einer Gleichstromvorspannungs-Spannung
• Stellen Sie zur Vermeidung von Stromschlägen unbedingt sicher, dass Sie die
Messanschlüsse nicht berühren, während diese mit einer Gleichstromvorspan-
nungs-Spannung versorgt werden.
• Stellen Sie keinen Kurzschluss zwischen H und L der Messleitungen, der Strom-
zange oder dem Messadapter her, wenn diese noch mit einer Gleichstromvor-
spannungs-Spannung versorgt werden. Anderenfalls können die Messleitung,
die Stromzange oder der Messadapter beschädigt oder ein Unfall durch Kurz-
schluss verursacht werden.
• Wenn Sie die getestete Stichprobe von den Messanschlüssen trennen, während
diese noch mit einer Gleichstromvorspannungs-Spannung versorgt werden,
bleibt die Teststichprobe geladen, was äußerst gefährlich ist. Zur Vermeidung
von Stromschlägen.
Wenn ein Element gemessen wird, dessen Gleichstromwiderstand nicht hoch genug ist,
fließt ein Gleichstrom zum Hauptgerät und die Messung wird nicht korrekt ausgeführt.
Wenn Sie eine Gleichstromvorspannungs-Spannung anwenden möchten, lesen Sie die folgende
Erklärung.
Beispiel: Beim Anwenden einer Gleichstromvorspannungs-Spannung an einem Kondensator oder
einer anderen Teststichprobe

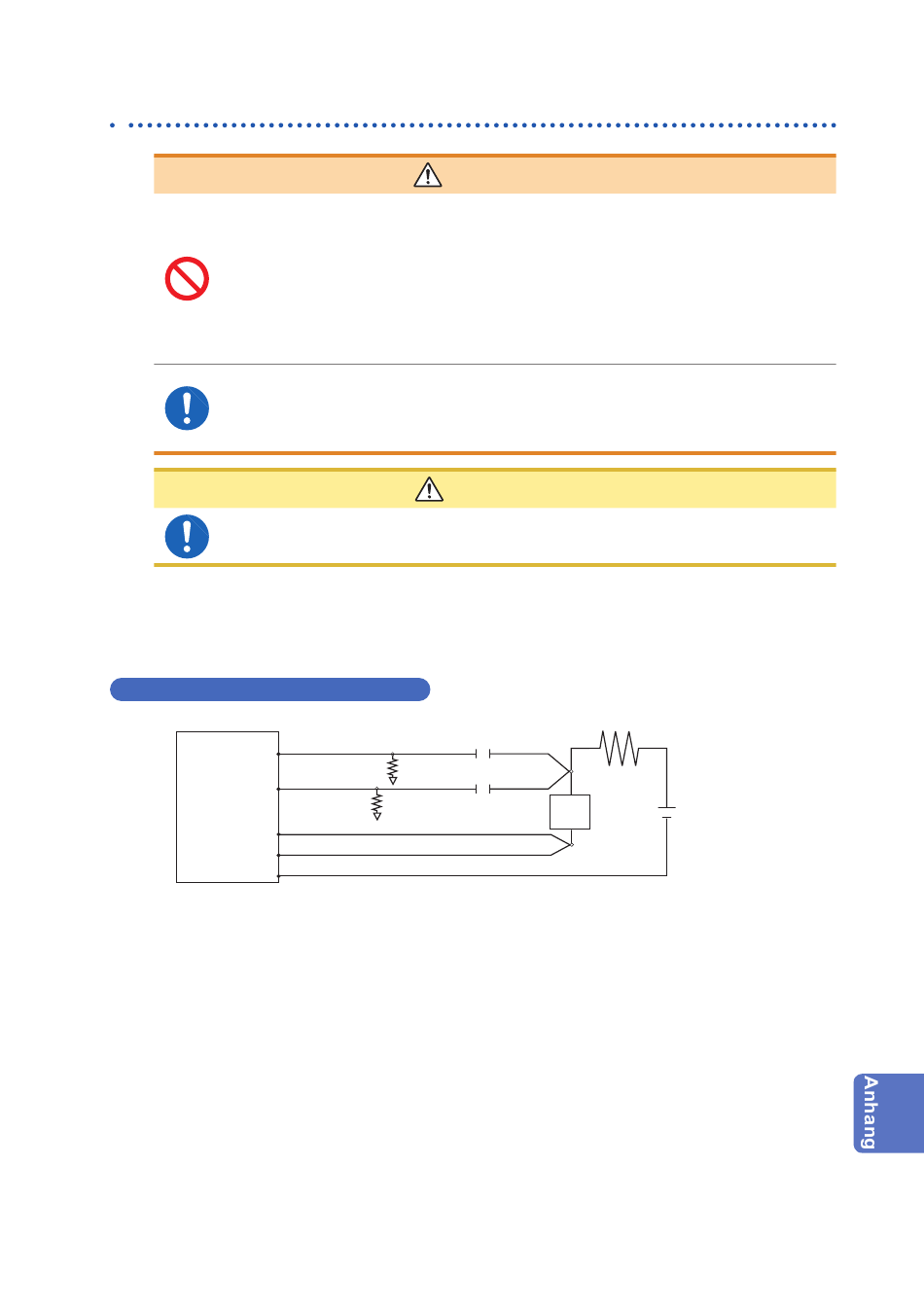

Stromkreis der Gleichstromvorspannung

H
H
IM3536
L
L
GUARD
• Verwenden Sie einen Widerstand (R) oder eine Induktivität (L), der bzw. die eine ausreichend
große Impedanz in Bezug auf die getestete Stichprobe (Z) aufweist.
• Ein Kondensator der Seite H
Ausgangswiderstand (100
rend ein Kondensator der Seite H
auf R ist.
HP
• Achten Sie auf die Polarität, wenn Sie die Messleitungen, Stromzangen oder Messadapter mit
der zu testenden Stichprobe und der Gleichspannungsquelle verbinden.
• Beim Versorgen der getesteten Stichprobe mit einer Gleichspannung ist etwas Zeit erforderlich,
bis die eingestellte Spannung erreicht ist, weshalb Sie vor der Ausführung eine bestimmte Stabili-
sierungsphase (die von der Stichprobe abhängt) abwarten sollten.
• Senken Sie nach Abschluss des Tests die Spannung der Gleichspannungsquelle auf Null und
trennen Sie die getestete Stichprobe von den Messleitungen, Stromzangen oder Messadaptern,
nachdem Sie jegliche möglicherweise aufgebaute elektrische Ladung entladen haben.
• Wenn Sie die getestete Stichprobe von den Messleitungen, Stromzangen oder Messadaptern
getrennt und vorher nicht die angesammelte elektrische Ladung entladen haben, sollten Sie dies
unbedingt unverzüglich vornehmen.
WARNUNG
VORSICHT
Kondensator
CUR
R
HC
POT
R
HP
Zu messende
POT
CUR
muss eine Impedanz aufweisen, die niedrig genug relativ zum
CUR
Ω
) ist (d.h., über eine ausreichend große Kapazität verfügen), wäh-
eine Impedanz aufweisen muss, die niedrig genug in Bezug
POT
Anlegen einer Gleichstromvorspannung
R oder L (>>Z)
C
HC
+
C
HP
Z
-
Stichprobe
+
Gleichspan-
-
nungsquelle
