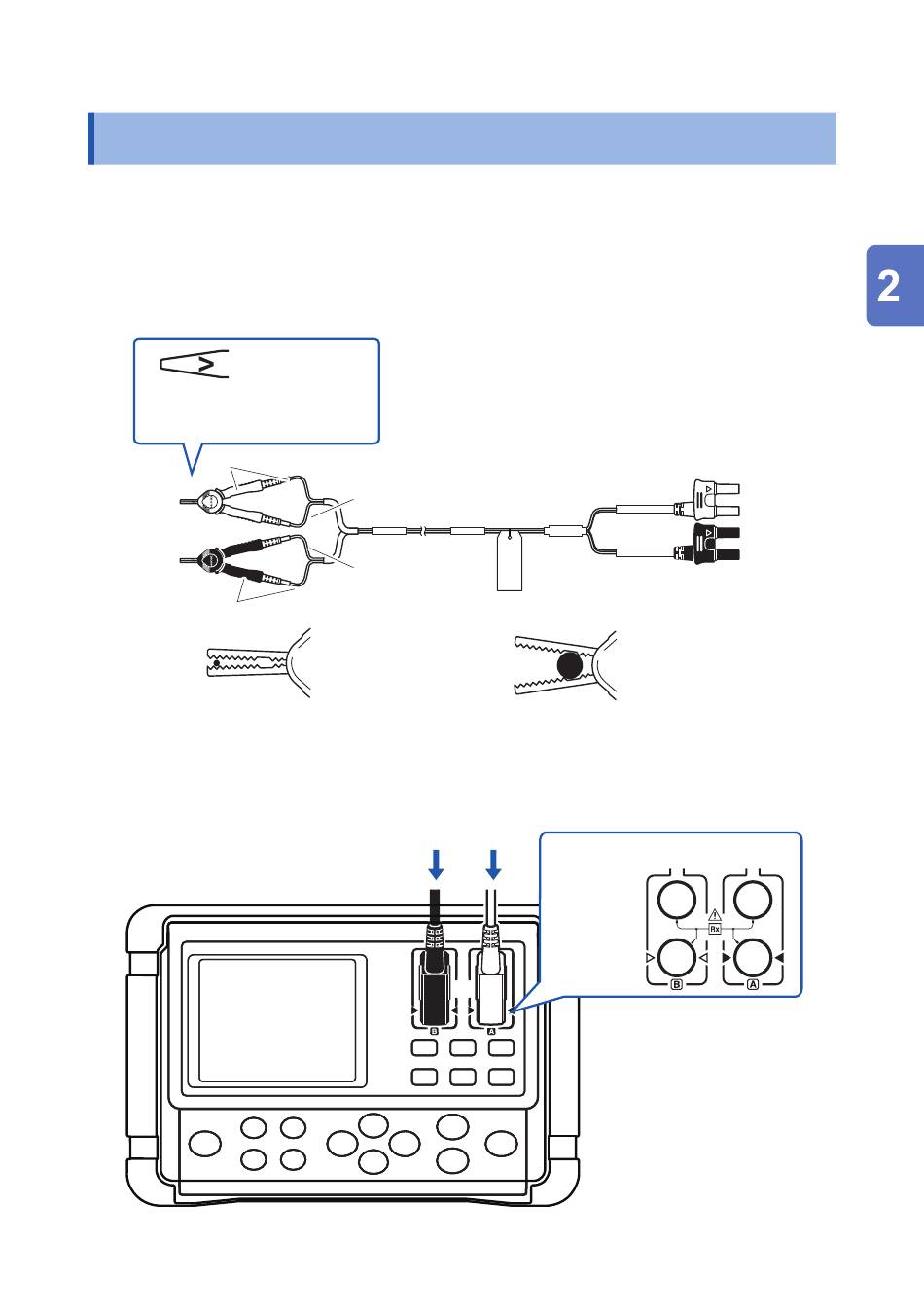

2.5 Anschließen der Messleitungen
Verwenden Sie die mitgelieferten L2107 Messleitungen mit Klemmen oder wählen Sie
aus unserem breiten Spektrum an optionalen Messleitungen. Weitere Informationen
zu den Leitungsoptionen finden Sie unter „Optionen" (S. 3).
Messleitungen
(Beispiel: L2107 Messleitungen mit Klemmen)
Die V-Markierung kennzeichnet
eine SENSE-Leitung.
Rot
SENSE
SOURCE
SOURCE
SENSE
Schwarz
Zum Anklemmen an einen dünnen Draht
(Verwenden Sie den Backenrand.)
Schließen Sie die Messleitungen an das Instrument an.
Schließen Sie die vier Anschlüsse an: SOURCE (A und B) und SENSE (A und B).
Orange
Blau
Zum Anklemmen an einen dicken Draht
(Verwenden Sie den hinteren, nicht gezahnten Basisteil der Backen.)
Schwarz Rot
HIOKI RM3548B984-00
Anschließen der Messleitungen
Rot
Schwarz
Schwarz
SOURCE
SENSE
SENSE
SOURCE
SENSE
SOURCE
Rot
