Namen und Funktionen von Teilen

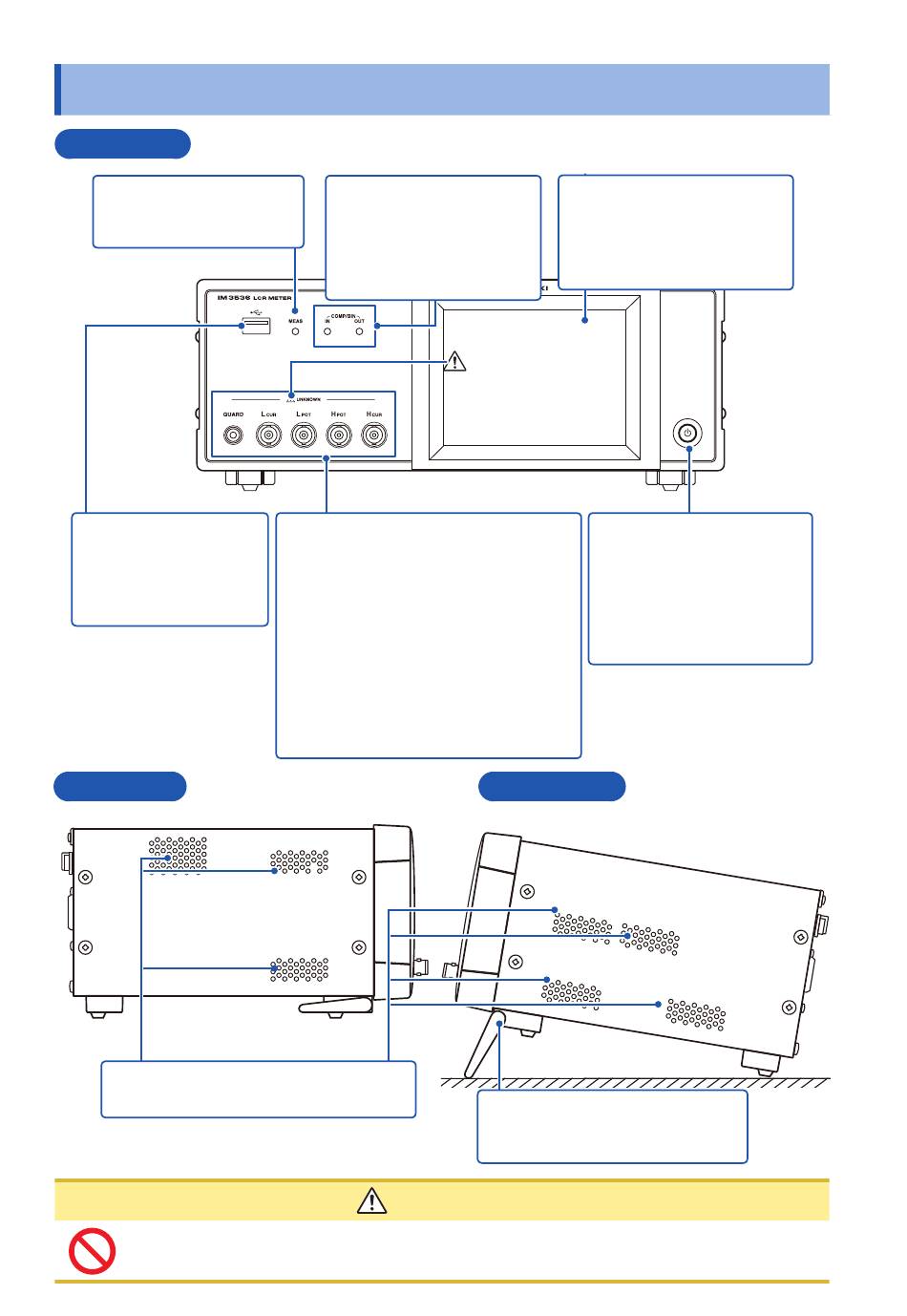

1.2 Namen und Funktionen von Teilen
Vorderseite
Messungs-LEDs
Leuchten während der Mes-
sung.
USB-Steckverbinder auf
der Vorderseite
Schließen Sie ein
USB-Speichergerät
(S. 138) an.
Linke Seite
Belüftung
Frei und sauber halten (S. 12).
Drücken Sie das Instrument nicht stark nach unten, wenn der Standfuß aufgestellt ist. An-
sonsten könnte der Standfuß beschädigt werden.
18
LED-Anzeigen für die
Auswertungsergebnisse
Zeigt die Auswertungsergebnis-
se für die Komparatormessung
und die BIN-Messung (S. 70,
S. 75) an.
Messklemmen
Schließen Sie Messleitungen oder einen
Messadapter an (S. 35).
H
-Anschluss: Stromquellenanschluss
CUR
H
-Anschluss: Anschluss zur Erkennung
POT
von hoher Spannung
L
-Anschluss: Anschluss zur Erkennung
POT
von niedriger Spannung
L
-Anschluss: Anschluss zur Erkennung
CUR
von Messstrom
GUARD-Anschluss: Schirm- (Messungser-
dungs-) Anschluss
VORSICHT
LCD-Anzeige
Dies ist eine Touchpanel-Anzeige.
Drücken Sie die auf dem Bild-
schirm angezeigten Tasten zum
Bedienen des Instruments.
Siehe „Handhabung
der Kabel, Messadap-
ter und Stromzangen"
(S. 14).
Netzschalter
Dient zum Ein- und Ausschal-
ten des Instruments, während
der Hauptnetzschalter einge-
schaltet ist (S. 36).
(Der Hauptnetzschalter befin-
det sich an der Rückseite.)
Rechte Seite
Standfuß
Damit kann das Instrument geneigt
werden.
