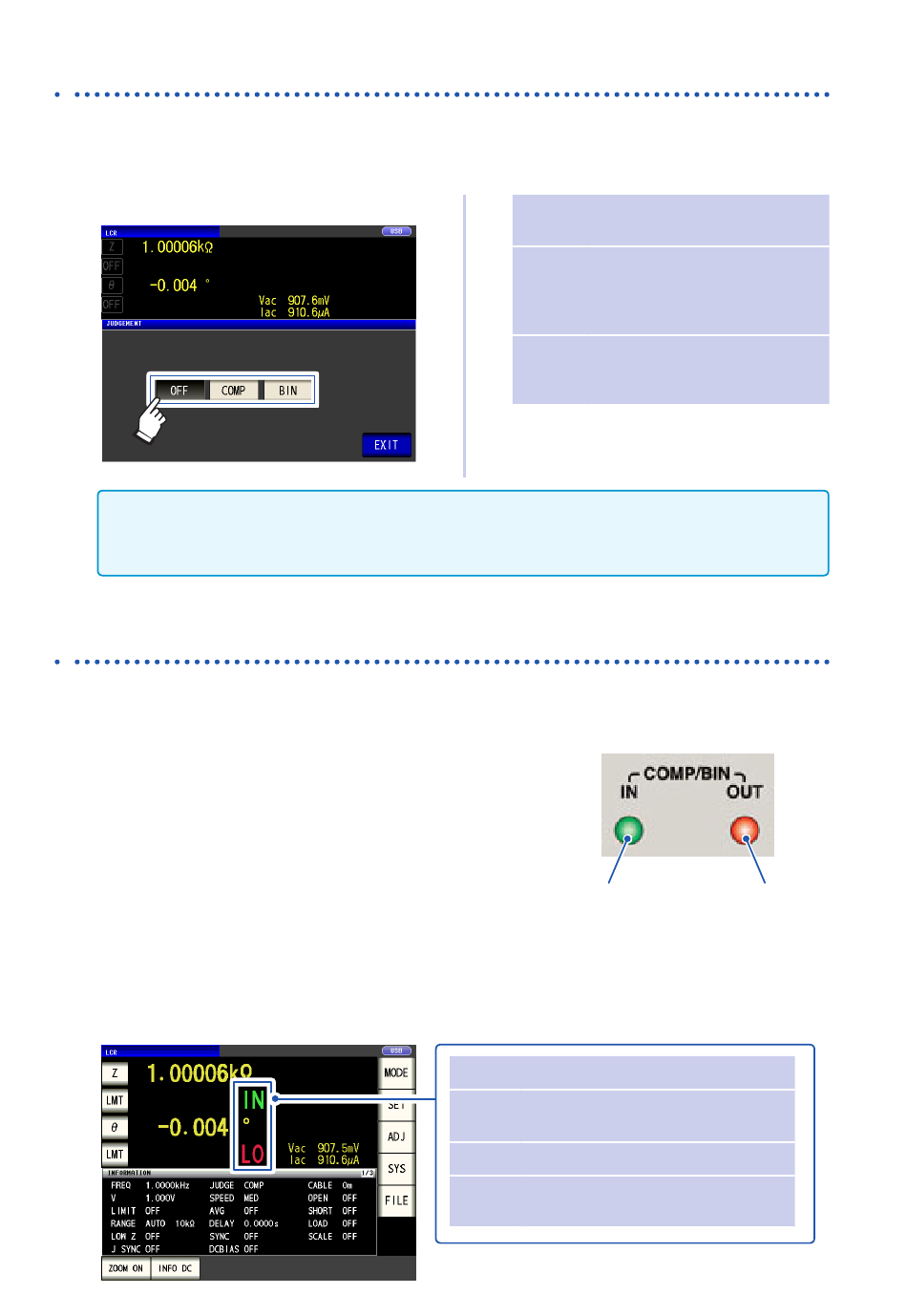

Auswerten der Messergebnisse
Einstellen des Auswertungsmodus
Wählen Sie einen Auswertungsmodus wie nachfolgend beschrieben aus und konfigurieren Sie die Einstellungen.
Bildschirmanzeigemethode (weitere Informationen siehe S. 2 4):
(Messbildschirm) SET-Taste>(Bildschirm SET) Registerkarte ADVANCED>JUDGE-Taste
1
Wählen Sie den Auswertungsmodus aus.
• Wenn die Komparatormessung und die BIN-Messung ausgeführt werden, können nur der erste und der dritte Parameter
eingestellt werden. (Während der BIN-Messung wird Parameter Nr. 3 im Bereich für Parameter Nr. 2 angezeigt.)
• Während der Komparatormessung zeigen die Anzeigen für Parameter Nr. 2 und Nr. 4 [LMT] an.
• Während der BIN-Messung zeigt die Anzeige für Parameter Nr. 4 [BIN] an.
Konfigurieren der Komparator-Funktionseinstellungen (Auswertung
von Messergebnissen basierend auf dem Auswertungsstandard)
Die Komparator-Funktion ermöglicht Ihnen Folgendes.
Stellen Sie vorab einen Referenzwert und einen oberen und un-
teren Grenzwert als Auswertungsreferenz ein und lassen Sie ein
Auswertungsergebnis als
(innerhalb des Bereichs, für den der obere und untere Grenzwert
eingestellt wurden) oder
anzeigen.
• Nehmen Sie die Ausgabe der Auswertungsergebnisse an ein
externes Gerät (über den EXT I/O-Steckverbinder) vor.
• Wählen Sie verschiedene Einstellungen und führen Sie eine Aus-
wertung für bis zu zwei Parameter aus.
• Lassen Sie sich von einem Signalton über Auswertungsergebnis-
se benachrichtigen.
Siehe „Tastentöne und Auswertungstöne" (S. 9 0).
• Überprüfen Sie das Auswertungsergebnis über die LED-An-
zeigen für die Auswertungsergebnisse an der Vorderseite des
Instruments.
70
HI
(höher als der obere Grenzwert),
LO
(niedriger als der untere Grenzwert)
HI
IN
LO
- - -
OFF
Deaktiviert die Komparator- und
BIN-Funktion.
COMP
Aktiviert die Komparator-Funkti-
on. Konfigurieren Sie die Kom-
parator-Funktionseinstellungen
(S. 7 0).
BIN
Aktiviert die BIN-Funktion. Konfigu-
rieren Sie die BIN-Funktionseinstel-
lungen (S. 7 5).
2
Berühren Sie die EXIT-Taste zweimal.
Zeigt den Messbildschirm an.
(LED-Anzeigen für die Auswer-
tungsergebnisse)
IN
Wenn das Ergeb-
nis der Kompara-
IN
tormessung
leuchtet die grüne
Anzeige auf.
Messwert liegt über der oberen Grenze
Oberer Grenzwert ≥ berechneter Wert ≥
unterer Grenzwert
Messwert liegt unter der unteren Grenze
Wenn keine Referenzstandards einge-
stellt wurden
Wenn das Ergebnis
der Komparator-
HI
ist,
messung
oder
LO
ist, leuchtet die
rote Anzeige auf.
