Prüfen des Packungsinhalts

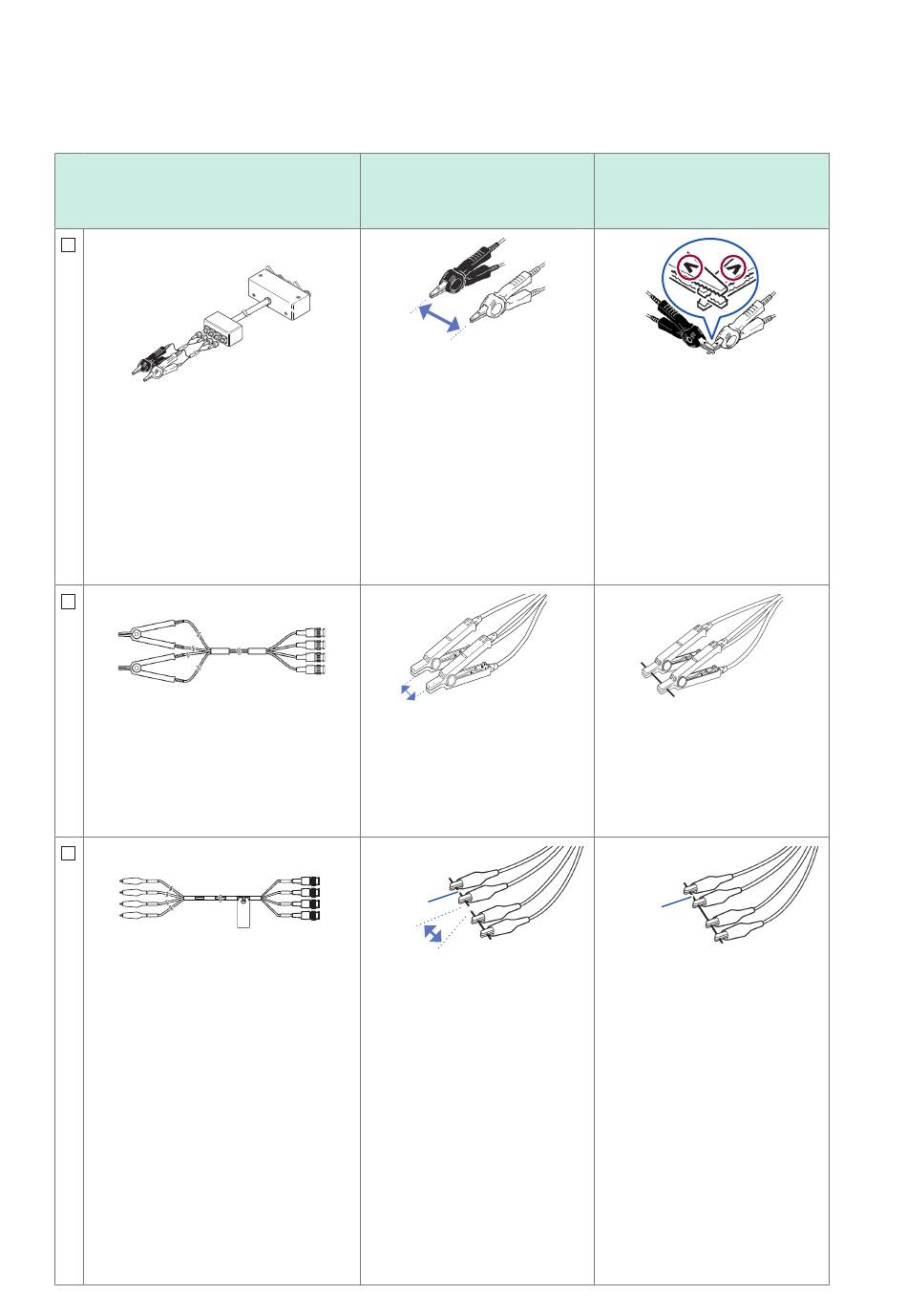

Optionen (Verweis: Zustände der offenen und kurzen Korrektur)
Für das Instrument ist das folgende optionale Zubehör erhältlich. Zum Bestellen wenden Sie sich
bitte an Ihren autorisierten Hioki-Händler oder Großhändler.
Messadaptertyp
(Leitungslänge: 1 m)
L2000 4-Leiter-Messadapter
Messbarer Bereich: DC bis 8 MHz
Maximale angewendete Spannung: ±42
V Scheitelwert (AC+DC)
Maximaler angewendeter Strom: ±1 A
Scheitelwert (AC+DC)
Lochdurchmesser des Messanschlus-
ses: 0,3 mm bis 5 mm
Messleitungen mit Krokoklemmen.
Diese Universal-Doppelelektrodenklem-
men sind für einen weiten Bereich von
Leiterdicken geeignet.
9140-10 4-Leiter-Messadapter
Messbarer Bereich: DC bis 200 kHz
Maximale angewendete Spannung: ±42
V Scheitelwert (AC+DC)
Maximaler angewendeter Strom: ±1 A
Scheitelwert (AC+DC)
Lochdurchmesser des Messanschlus-
ses: 0,3 mm bis 5 mm
9500-10 4-Leiter-Messadapter
Messbarer Bereich: DC bis 200 kHz
Maximale angewendete Spannung:
DC±40 [42 V Scheitelwert (Messsignal +
Vorspannungs-Spannung)]
Maximaler angewendeter Strom: 1 A
Scheitelwert (Messsignal + Vorspan-
nungs-Spannung)
Lochdurchmesser des Messanschlus-
ses: 0,3 mm bis 2 mm
Gummi-Krokoklemmentyp
2
Offener Zustand während der
offenen Korrektur
Breite der Messstichprobe
Schließen Sie die Spitzen der
Stromzangen und platzieren Sie
die Stromzangen so, dass sie so
weit entfernt sind, wie die Mess-
stichprobe breit ist.
Breite der Messstichprobe
Schließen Sie die Spitzen der
Stromzangen und platzieren Sie
die Stromzangen so, dass sie so
weit entfernt sind, wie die Mess-
stichprobe breit ist.
Rot (hoch)
Metall-
draht
Breite der Mess-
Schwarz
stichprobe
(niedrig)
Klemmen Sie ein kleines Stück
Metalldraht an die Anschlüsse
H und H (rot) und die An-
CUR POT
schlüsse L und L (schwarz)
CUR POT
der Stromzangen, sodass sie
soweit voneinander entfernt sind,
wie die Messstichprobe breit ist.
Kurzgeschlossener Zustand
während der kurzen
Korrektur
L
POT
L
CUR
Klemmen Sie die Spitzen der
Stromzangen mit den V-Markie-
rungen nach oben zeigend zusam-
men.
Klemmen Sie die Stromzangen auf
die Kurzschlussstange.
Rot (hoch)
Metalldraht
Schwarz (niedrig)
Klemmen Sie ein kleines Stück
Metalldraht in der folgenden Rei-
henfolge an die Anschlüsse: H
H , L , L .
POT POT CUR
H
POT
H
CUR
,
CUR
