Einstellen der Messbedingungen (grundlegende Einstellungen)

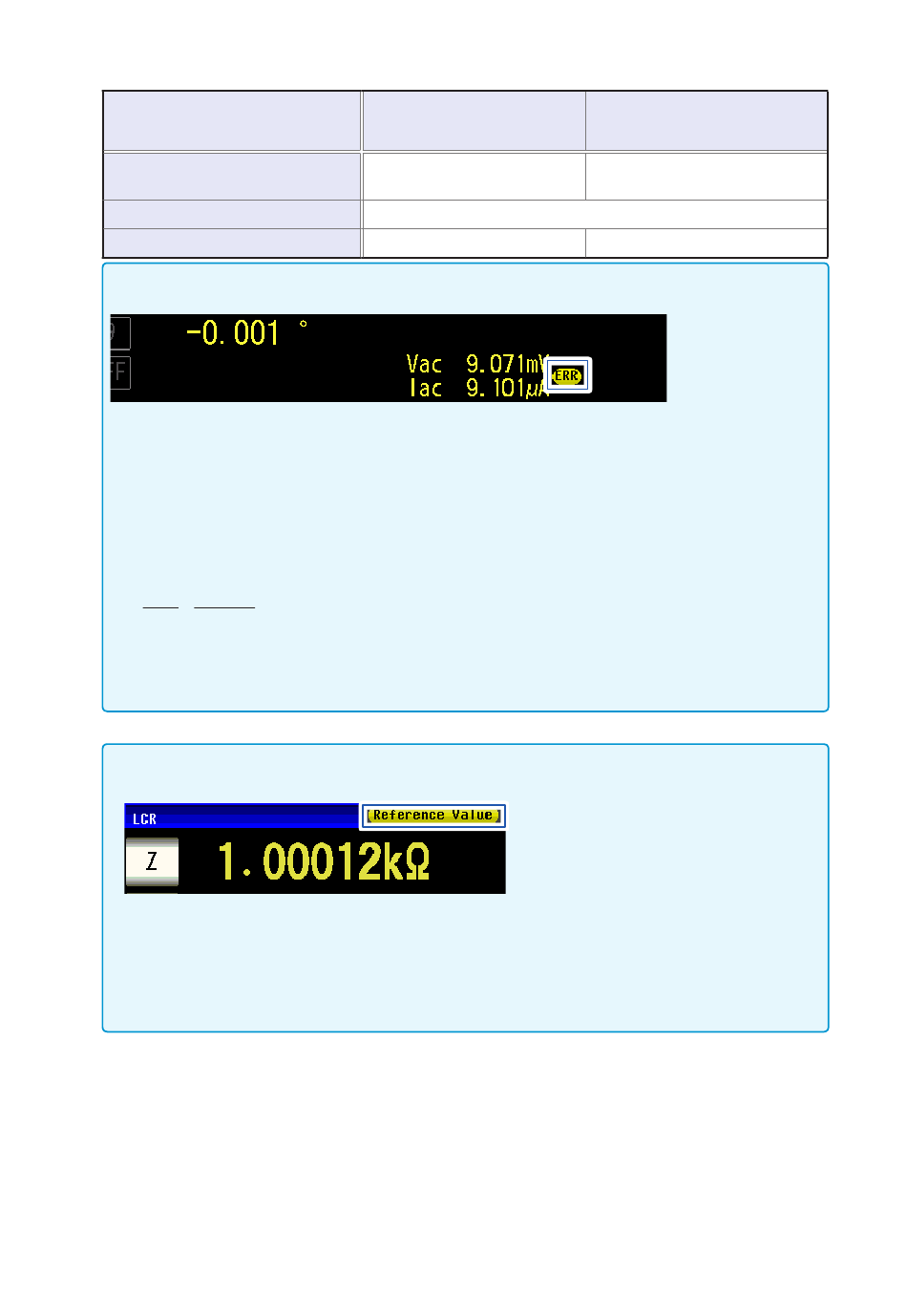

Einstellung des Konstantstrom- (CC-) Modus
Einstellungsbereich des Konstant-
stroms
Genauigkeit des Konstantstroms
Ausgangsimpedanz
Bei einigen Stichproben können Sie möglicherweise keine Konstantstrommessung (Messung im Konstant-
strom-Modus) durchführen. In diesem Fall wird der folgende Fehler angezeigt:
Die Konstantstrommessung wird nicht ausgeführt. Ändern Sie den Wert des Konstantstroms in einen Wert,
der niedriger als oder genauso groß wie der für Iac angezeigte Wert ist.
(Beispiel: Messbarer Bereich für den Konstantstrom bei der Messung eines Werts L von 1 mH bei 1 kHz)
Die Impedanz Zm der Stichprobe ergibt sich wie folgt:
Zm = Rm + jXm = 0 [
Die Impedanz Zm' vom Spannungsgenerator des Instruments aus gesehen ergibt sich wie folgt:
Zm' = Ro + Zm = 100 [
Dementsprechend ergibt sich der Strom Im an beiden Leitungen der Stichprobe wie folgt:
Vo Vo
Im = =
Zm'
100,2 [
| |
Da der Ausgangsbereich des Spannungsgenerators des Instruments gemäß der obenstehenden Tabelle bei
10 [mV] bis 5 [V] liegt, ist der messbare Bereich der Konstantspannung basierend auf der obenstehenden
Formel Im = 0,10 [mA] bis 49,9 [mA].
Bei aktiviertem Hochpräzisionsmodus mit niedriger Impedanz beträgt der Ausgangswiderstand Ro 10 [Ω].
• Wenn der Messwert außerhalb des garantierten Genauigkeitsbereichs liegt, erscheint die folgende Fehler-
meldung am oberen Rand des Bildschirms.
In diesem Fall sollten Sie die folgenden möglichen Ursachen betrachten und entweder den Messsignal-
pegel und den Messbereich ändern und gleichzeitig die garantierten Genauigkeitsbereiche „Garantierter
Genauigkeitsbereich für Messpegel" (S. 2 13) prüfen oder Sie sollten die Messwerte nur als Referenzwer-
te betrachten.
• Der Messsignalpegel ist zu niedrig: Erhöhen Sie den Testsignalpegel.
• Der Strommessbereich ist nicht geeignet (bei Verwendung der HOLD-Einstellung), stellen Sie ihn in der
AUTO-Bereichswahl erneut ein oder ändern Sie den Bereich manuell.
52
Der Hochpräzisionsmodus mit
niedriger Impedanz (S. 5 6)
ist auf OFF gestellt
0,01 mA bis 50,00 mA
Ω Ω
] - j6,28 [ ] Xm = 2 π fL
Ω Ω
] - j6,28 [ ] Ro: Ausgangswiderstand (100 [
:
V o
Generatorausgabe
Ω
]
Der Hochpräzisionsmodus mit
±1%±10 µA
Ω Ω
100 ±10
Ω
niedriger Impedanz (S. 5 6) ist
auf ON gestellt
0,01 mA bis 100,00 mA
Ω Ω
10 ±2
])
