Rückseite; Unterseite - Hioki Im3536 Bedienungsanleitung

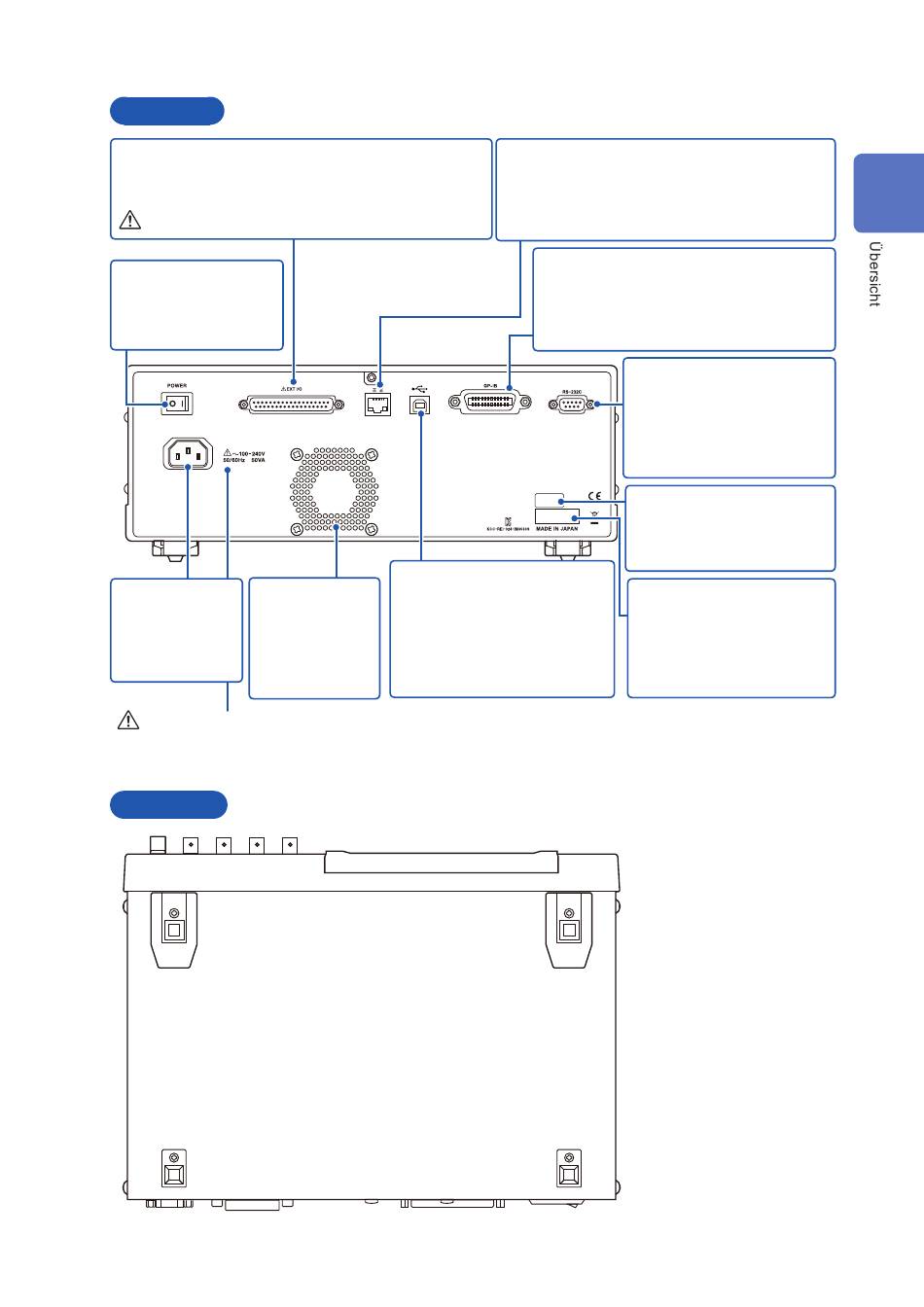

Rückseite
EXT I/O-Steckverbinder
Damit können Sie den Beginn einer Messung steuern und Auswer-
tungsergebnisse erfassen, indem Sie eine SPS- oder I/O-Platte
anschließen.(S. 162)
Siehe „Vor dem Anschließen von EXT I/O" (S. 15).
Hauptnetzschalter
Damit wird das Instru-
ment ein- und ausge-
schaltet (S. 36).
Belüftung
Stromeingang
Frei und sauber
Schließen Sie
halten.
das mitgeliefer-
Halten Sie Fremd-
te Netzkabel an
(S. 34). körper und andere
Stoffe fern.
Siehe „Vor Einschalten des Stroms" (S. 13) und „Handhabung der
Kabel, Messadapter und Stromzangen" (S. 14).

Unterseite

LAN-Steckverbinder
Damit können Sie das Instrument mit einem
LAN-Kabel an externe Geräte anschließen.
(Mitgelieferte LCR-Anwendungs-CD - Kommunikati-
onsanleitung)
GP-IB-Steckverbinder
Damit können Sie das Instrument mit einem
GP-IB-Kabel an externe Geräte anschließen.
(Mitgelieferte LCR-Anwendungs-CD - Kom-
munikationsanleitung)
USB-Steckverbinder auf der
Rückseite
Schließen Sie ein USB-Kabel an. An
einen Computer anschließen, um das
Instrument mit Kommunikationsbe-
fehlen zu steuern.
(Mitgelieferte LCR-Anwendungs-CD -
Kommunikationsanleitung)
Namen und Funktionen von Teilen
RS-232C-Steckverbinder
Damit können Sie das Instrument
mit einem RS-232C-Kabel an ex-
terne Geräte anschließen.
(Mitgelieferte LCR-Anwen-
dungs-CD - Kommunikationsanlei-
tung)
MAC-Adresse des LAN
(Mitgelieferte LCR-Anwen-
dungs-CD - Kommunikations-
anleitung)
Seriennummer des Herstellers
Zeigt die Seriennummer an.
Entfernen Sie diesen Aufkleber
nicht, da er für
die Produktunterstützung benö-
tigt wird.
Dieses Instrument kann auf
dem Stativ montiert werden.
Siehe „Anhang 9 Anbringen
von auf dem Ständer montier-
ter Hardware am Instrument"
(S. Anhang12).
