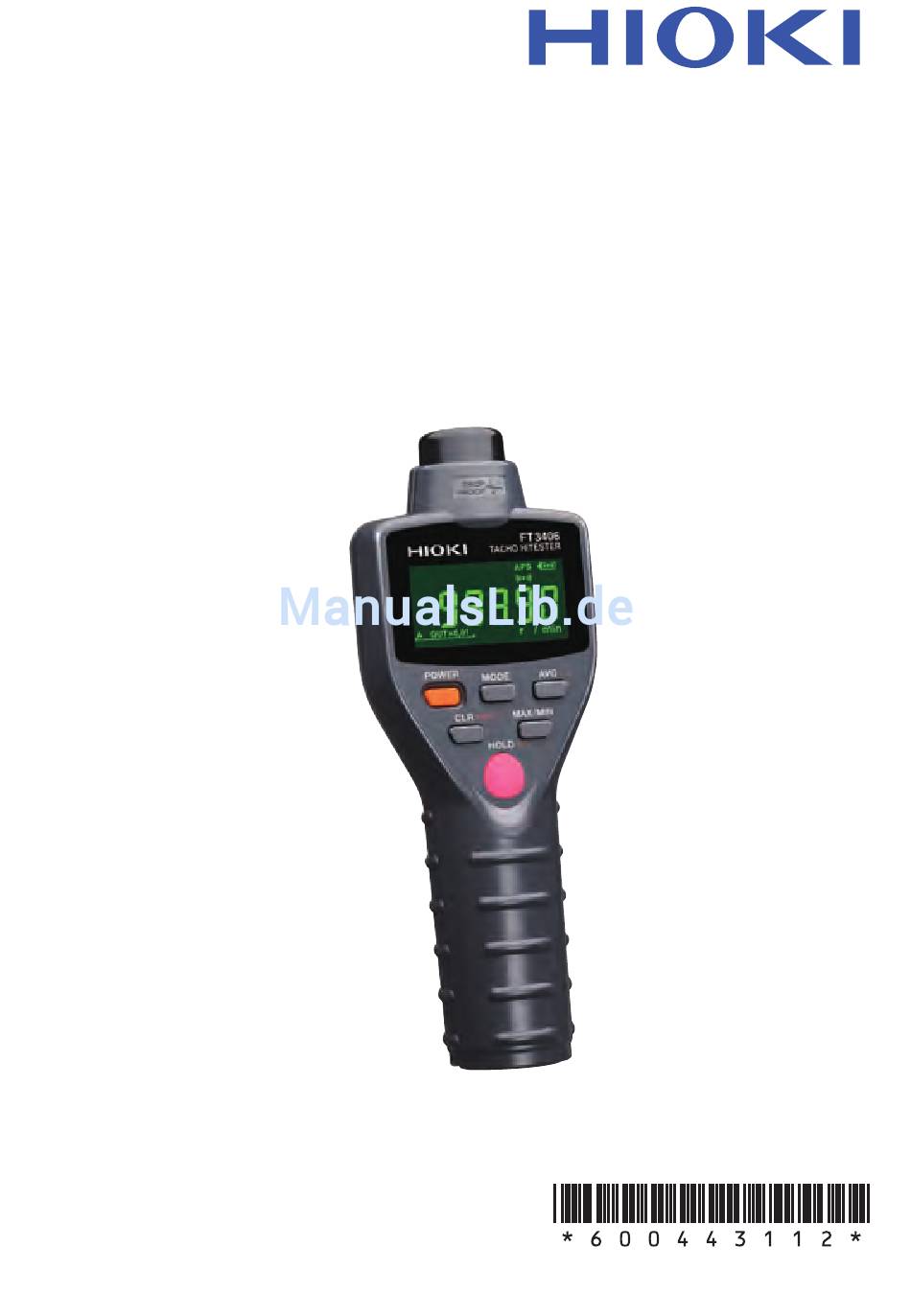

- Seite 1 FT3405 FT3406 Bedienungsanleitung DREHZAHLMESSER TACHO HiTESTER Sept. 2016 Revised edition 2 FT3405A984-02 (A981-04) 16-09H...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Einleitung..............1 Prüfen des Packungsinhalts ......... 1 Sicherheitsinformation ..........2 Sicherheitsmaßnahmen für den Betrieb ....... 5 Kapitel 1 Übersicht Produktübersicht ........11 Funktionen..........11 Namen und Funktionen von Teilen ... 12 Kapitel 2 Vorbereitung vor Messungen 21 Einlegen oder Austauschen der Batterien ......... - Seite 4 Inhalt Kapitel 3 Messverfahren Inspektion vor dem Betrieb ....31 Ein- und Ausschalten des Instruments..33 Auswählen der Messfunktion ....35 Messen............36 Vorsichtsmaßnahmen beim Messen von schnell rotierenden Objekten ....37 Kapitel 4 Funktionen des Instruments Messwert halten ........39 Anzeige einer Messwertüberschreitung ......
- Seite 5 Inhalt Kapitel 6 Instandhaltung und Wartung 51 Reinigung ..........51 Verbrauchsmaterialien ......51 Entpacken des Instruments ....... 52 Fehlerbehebung ........52...
- Seite 6 Inhalt...
-
Seite 7: Einleitung
Einleitung Vielen Dank, dass Sie sich für das Modell FT3405 und FT3406 Drehzahlmesser von Hioki entschieden haben. Bitte lesen Sie zunächst dieses Handbuch und bewahren Sie es für spätere Bezugnahme griffbereit auf, um den maximalen Nutzen aus dem Instrument zu ziehen. -
Seite 8: Sicherheitsinformation
Sicherheitsinformation Das Instrument wurde in Übereinstimmung mit den IEC 61010 Sicherheitsnormen konstruiert und vor dem Versand gründli- chen Sicherheitsprüfungen unterzogen. Durch Bedienungsfe- hler während der Verwendung besteht jedoch Verletzungs- oder Todesgefahr und die Gefahr von Sachschäden am Instrument. Sofern Sie allerdings bei der Nutzung des Instruments nicht die Anweisungen dieses Handbuchs beachten, können die integri- erten Sicherheitsfunktionen wirkungslos werden. -
Seite 9: Andere Symbole
Kennzeichnet die Richtlinie über Elektro- und Elektronik- Altgeräte (WEEE-Richtlinie) in EU-Mitgliedsländern. Die folgenden Symbole in dieser Bedienungsanleitung weisen auf die relative Bedeutung der Hinweise und Warnungen hin. Weist darauf hin, dass unsachgemäße Bedienung eine extreme Gefahr darstellt, die zu schweren Verletzungen oder zum Tod des Benutzers führen könnte. -
Seite 10: Messgenauigkeit
Messgenauigkeit Die Messtoleranzen werden in f.s. (Volle Skalenlänge), rdg. (Anzeigewert, reading) und dgt. (Auflösung, digit) angegeben, denen die folgenden Bedeutungen zugrunde liegen: f.s. Der maximal anzeigbare Wert bzw. (maximaler Skalenlänge. Dies ist normalerweise der Anzeigewert oder Name des aktuell ausgewählten Skalenlänge) Bereichs. -
Seite 11: Sicherheitsmaßnahmen Für Den Betrieb
Leiter unsachgemäß freiliegen. Die Verwendung des Instruments unter solchen Bedingungen könnte einen elektrischen Schlag verursachen. Wenden Sie sich daher an Ihren Händler oder Hioki-Vertriebsmitarbeiter zwecks Reparatur. Einstellen des Instruments • Obwohl das Instrument Staub abweist, ist es nicht vollständig staub- und wasserfest. -
Seite 12: Installation Des Instruments
5: Geschützt gegen das Eindringen in gefährliche Teile mit einem Draht mit Durchmesser ab 1,0 mm. Schutz gegen Staub (Das Eindringen von Staub kann nicht vollständig verhindert werden. Staub kann jedoch nicht in Mengen in das Gehäuse eintreten, die den beschriebenen Betrieb des Instruments oder die Sicherheit beeinträchtigen könnten.) 0: Die Teile im Inneren des Gehäuses sind nicht gegen die schädliche Wirkung des Wassers geschützt. - Seite 13 • Wenn die Schutzfunktionen des Gerätes beschädigt sind, nehmen Sie es entweder aus dem Betrieb oder markieren Sie es eindeutig so, dass es andere nicht versehentlich benutzen. • Um Schäden an dem Instrument zu vermeiden, schützen Sie es bei Transport und Handhabung vor Erschütterungen. Achten Sie besonders darauf, Erschütterungen durch Fallenlassen zu vermeiden.
- Seite 14 Lagertemperatur und -luftfeuchtigkeit: -10°C bis 50°C, 80% RH oder weniger (nicht kondensierend) Genauigkeitsgarantie nach Temperatur und Luftfeuchtigkeit: 23°C ±5°C, 80% RH oder weniger (nicht kondensierend) Vermeiden Sie die folgenden Orte, die einen Unfall verursachen oder dem Instrument einen Schaden zuführen können. Direkter In Gegenwart von Sonneneinstrahlun...
-
Seite 15: Vorsichtsmaßnahmen Bei Messungen
Vorsichtsmaßnahmen bei Messungen Drehzahlmessung Tragen Sie immer eine Schutzbrille, da vom rotierenden Objekt abfallender Schmutz zu Verletzungen führen kann. • Je nach Material des Messobjekts oder Berührungsmethode der Kontaktspitze, kann es zu einem Messfehler kommen. • Vermeiden Sie das Verkratzen oder Verschmutzen der zwei Linsen im Detektorfeld. - Seite 16 Handhabung der Kontaktspitzen • Prüfen Sie vor der Messung, dass die Kontaktspitze ausreichend tief in die Verbindungsachse eingeführt wurde. Wenn die Kontaktspitze nicht ausreichend tief in die Verbindungsachse eingeführt wird, kann sich diese aus der Achse lösen, das rotierende Objekt berühren und in der Nähe des Objekts herabfallen.
-
Seite 17: Kapitel 1 Übersicht
Kapitel 1 Übersicht Kapitel 1 Übersicht 1.1 Produktübersicht Dieser tragbare, kontaktlose Drehzahlmesser nutzt reflektierendes sichtbares Licht zur Messung der Geschwindigkeit eines rotierenden Objektes, an dem reflektierendes Tape angebracht wurde. Durch Anbringen des Z5003 Kontaktadapter kann dieses Instrument auch als Kontakttachometer verwendet werden. 1.2 Funktionen Kontaktlose Messung für großen Erkennungsbereich Da dieses Instrument Drehzahlen aus einem Abstand von bis zu... -
Seite 18: Namen Und Funktionen Von Teilen
Kapitel 1 Übersicht 1.3 Namen und Funktionen von Teilen Rückseite Seite Vorderseite Z5003 Kontak- tadapter Loch für Befestigungss chraube Batteriefac hdeckel Halte- Schrauben- griff loch für Stativ Projektionsfläche Rotlichtprojektion/ Erkennungsfeld Unterseite Modell FT3405 Modell FT3406 Modell FT3406 (mit Kappe) Analog-/Impuls- Anschluss für ausgangsanschluss AC-Netzteil... - Seite 19 Kapitel 1 Übersicht 1 POWER POWER-Taste Schaltet das Instrument ein und aus. 2 MODE MODE-Taste Wechselt den Messmodus (Einheiten). 3 AVG Durchschnittstaste (AVERAGE) Wechselt die Messdauer (Durchlasszeit). Während Zählmessung deaktiviert. 4 CLR Löschtaste (CLEAR) Löscht die Strom-, Höchst-, Tiefst- und Zählerwerte.
-
Seite 20: Lcd-Anzeige
Kapitel 1 Übersicht LCD-Anzeige [Anzeige des FT3405] [Anzeige des FT3406] Anzeige Funktion Hinweise Leuchtet auf, wenn der Bei Rotationserkennung, Signalton aktiv ist. Bedienung der Tasten Leuchtet auf, wenn die Erlischt, wenn das AC- automatische Netzteil angeschlossen Stromsparfunktion aktiviert ist. wird. Zeigt die verbleibende Vier Stufen;... - Seite 21 Kapitel 1 Übersicht Zeigt Werte an. Zeigt an, dass der Blinkt, wenn der Messbereich überschritten Messbereich überschritten wurde. wurde. Zeigt die Maßeinheit für die Fünf Optionen: Drehzahlmessung, (U)/s, (U)/min, m/s, Umfangsgeschwindigkeitsmess min, ung und Periodenmessung an. Zeigt die Maßeinheit der Zählmessung an.
- Seite 22 Kapitel 1 Übersicht Äußere Abmessungen Einheit: mm...
- Seite 23 Kapitel 1 Übersicht Optionen Für die FT3405 und FT3406 Drehzahlmesser ist das folgende optionale Zubehör erhältlich. Zum Bestellen wenden Sie sich bitte an Ihren Händler oder Hioki-Vertriebsmitarbeiter. Modell, Produkt Hinweise und Abbildung Z5003 Kontaktadapter Abmessungen: Ca. 41 x 107 x 44 mm (BxHxT) (ohne Schraube) Gewicht: ca.
-
Seite 24: Verwendung Der Aufsätze Des Z1004 Ac-Netzteils
Kapitel 1 Übersicht Verwendung der Aufsätze des Z1004 AC-Netzteils Das Z1004 AC-Netzteil umfasst vier Stecker. Setzen Sie den Stecker auf, der dem Steckdosentyp an Ihrem Standort entspricht. Typ UL Typ VDE Typ BS Typ SAA Aufsetzen des Steckers: Schieben Sie den Stecker wie in der Abbildung dargestellt auf, bis Sie ein Klicken hören. -
Seite 25: Innerer Aufbau Der Tragetasche
Kapitel 1 Übersicht Innerer Aufbau der Tragetasche Bewahren Sie das Instrument wie unten dargestellt auf. Gummibänder Bedienungsanleitung Reflektierendes Ausgangslei- Tape Kontaktgummiring tung Schlaufe Accesory pocket Trennelement Drehzahlmesser Kon- ç€à¯ taktspitze x3 Innere Abdeckung Kontaktadapter (Kann mit dem Klettver- schluss befestigt werden) - Seite 26 Kapitel 1 Übersicht...
-
Seite 27: Kapitel 2 Vorbereitung Vor Messungen
Kapitel 2 Vorbereitung vor Messungen Vorbereitung vor Kapitel 2 Messungen Einlegen oder Austauschen der Batterien Legen Sie vor der Verwendung des Instruments zwei Alkali- Batterien (LR6) ein. Überprüfen Sie vor dem Beginn der Messung, dass die verbleibende Batterielebensdauer ausreicht. Wenn das Instrument niedrige Batterielebensdauer anzeigt, tauschen Sie die Batterien aus. - Seite 28 Kapitel 2 Vorbereitung vor Messungen Schalten Sie das Instrument aus und trennen Sie Ausgangsleitung und AC-Netzteil. Entfernen Sie (mit einem Schraubenzieher) an der Rückseite des Instruments die Schrauben, die die Batterieabdeckung befestigen. Batteriefachdeckel entfernen. Beim Austauschen der Batterien alte Batterien entnehmen. Legen Sie zwei neue Batterien (LR6) ein und achten Sie darauf, dass sie richtig herum ausgerichtet sind.
-
Seite 29: Anschließen Des Ac-Netzteils (Optional) (Nur Ft3406)
Kapitel 2 Vorbereitung vor Messungen Anschließen des AC-Netzteils (optional) (nur FT3406) Verwenden Sie nur das angegebene Modell Z1004 AC- Netzteil. Die Eingangsspannung des AC-Netzteils liegt zwischen 100 und 240 V AC (mit ±10% Stabilisierung) bei 50/60 Hz. Um elektrische Gefahren und Schäden am Instrument zu vermeiden, legen Sie keine Spannung außerhalb dieses Bereichs an. - Seite 30 Kapitel 2 Vorbereitung vor Messungen Schalten Sie das Instrument aus. Entfernen Sie die Kappe an der Unterseite des Handgriffs und verbinden Sie den Anschluss des Netzteils mit der Buchse. Schließen Sie den Stecker des Netzteils an die Stromversorgung an. Schalten Sie das Instrument ein. Während das Instrument mit Strom versorgt wird, wird das -Symbol auf...
-
Seite 31: Verbinden Des Kontaktadapters (Optional)
Kapitel 2 Vorbereitung vor Messungen Verbinden des Kontaktadapters (optional) Um Kontaktmessungen auszuführen, schließen Sie den Z5003 Kontaktadapter an das Instrument an. Schließen Sie den Kontaktadapter wie in der Abbildung rechts dargestellt an. Ziehen Sie die Befestigungsschraube an der Rückseite des Instruments an. Bringen Sie je nach Anwendung 9032 Metal-Kontaktspitze, 9033 Kontaktstift mit Gummispitze und 9212... -
Seite 32: Anschließen Des Analogausgangskabels (Nur Ft3406)
Kapitel 2 Vorbereitung vor Messungen Anschließen des Analogausgangskabels (nur FT3406) Verwenden Sie nur die vorgesehene L9094 Ausgangsleitung. Durch die Verwendung eines anderen Kabels kann es aufgrund einer schlechten Verbindung oder aus anderen Gründen zu fehlerhaften Messungen kommen. Elektrische Spezifikationen Ausgangswiderstand: 1 kΩ; Volle Skalenlänge: 1 V; Auflösung: 1 mV Einstellung des Instrumentausgangs (Analog-/ Impulsausgang) - Seite 33 Kapitel 2 Vorbereitung vor Messungen Ausgangsport Aufzeichnungsgerät etc. L9094 Ausgangsleitung Beispiel für Ausgabewellenform eingeschalteter Durchschnittsfunktion [Bei ausgeschalteter Durchschnittsfunktion [Bei • Bei OVER wird 1 V ausgegeben. ç€à¯ • Während des Haltebetriebs wird vom Analogausgang anstelle des gehaltenen Wertes der aktuelle Wert ausgegeben.
-
Seite 34: Anschließen Des Impulsausgangskabels (Nur Ft3406)
Kapitel 2 Vorbereitung vor Messungen Anschließen des Impulsausgangskabels (nur FT3406) Funktion Gibt vom Receiver erkannte Impulse aus. Elektrische Spezifikationen Ausgangswiderstand: 1 kΩ Kompatibler Anschlussdurchmesser: 3,5 mm Ausgangsspannung: 0 bis 3,3 V (bei Aktivität niedriger Pegel auf 300 μs festgelegt) Einstellung des Instrumentausgangs (Analog-/ Impulsausgang) Schalten Sie das Instrument aus. - Seite 35 Kapitel 2 Vorbereitung vor Messungen Beispiel für Ausgabewellenform • Es wird unter allen Messbedingungen unabhängig von der eingestellten Funktion oder dem Gerät eine Ausgabe erzeugt. • Um Schäden am Instrument zu vermeiden, legen Sie keine Spannung an die Ausgangsanschlüsse an. Um Schäden am Instrument zu vermeiden, legen Sie keine Spannung an die Ausgangsanschlüsse an.
- Seite 36 Kapitel 2 Vorbereitung vor Messungen...
-
Seite 37: Kapitel 3 Messverfahren
• Vor dem ersten Einsatz des Instruments sollten Sie es auf normale Funktionsfähigkeit prüfen, um sicherzustellen, dass keine Schäden während Lagerung oder Transport aufgetreten sind. Falls Sie Schäden finden, wenden Sie sich bitte an Ihren Händler oder Hioki- Vertriebsmitarbeiter. Inspektion vor dem Betrieb... -
Seite 38: Inspektion Im Eingeschalteten Zustand
Kapitel 3 Messverfahren Inspektion im eingeschalteten Zustand <Bei Verwendung von Batterien> Die Batterien sind möglicherweise Wird nach dem Einschalten Nein ausgelaufen. Ersetzen Sie des Instruments die Anzeige die Batterien durch neue und sichtbar? überprüfen Sie sie erneut. Ein Fehler wird angezeigt. -
Seite 39: Ein- Und Ausschalten Des Instruments
Kapitel 3 Messverfahren 3.1 Ein- und Ausschalten des Instruments Zum Einschalten des Instruments halten Sie die [POWER] Taste mindestens 1 Sekunde lang gedrückt. Alle Symbole auf der LCD-Anzeige leuchten kurz auf, und das Instrument geht in den Messmodus. [POWER] [Alle Symbole leuchten] [Messung] Zum Ausschalten des Instruments halten Sie die [POWER]... - Seite 40 Kapitel 3 Messverfahren • Die Einstellungen werden beim Ausschalten des Instruments gespeichert. Wenn die Stromversorgung des Instruments nach dem Ändern der Einstellungen unterbrochen wird (z. B. durch das Entfernen der Batterien oder Unterbrechung der Stromversorgung des AC-Netzteils), ohne dass vorher die -Taste gedrückt wird, werden [POWER] die geänderten Einstellungen nicht gespeichert.
-
Seite 41: Auswählen Der Messfunktion
Kapitel 3 Messverfahren 3.2 Auswählen der Messfunktion Die Anzeigeeinheit ändert sich bei jedem Drücken der [MODE] Taste. Mit angeschlossenem Kontaktadapter Umfangsgeschwindig Drehzahlmessung keitsmessung [MODE] [MODE] [MODE] Umfangsge- schwindigkeits- Drehzahl- messung messung [MODE] [MODE] [MODE] Perioden- Zähl- messung messung [MODE] ç€à¯ Wenn Sie Umfangsgeschwindigkeitsmessung auswählen, bringen Sie den 9212 Kontaktgummiring am Z5003 Kontaktadapter an. -
Seite 42: Messen
Kapitel 3 Messverfahren 3.3 Messen Messmethode Bei der kontaktlosen Messung wird reflektierendes Tape am Messobjekt angebracht. Bei rotierenden Objekten, die nicht angehalten werden können, wird die Kontaktmessung angewendet, da hier kein reflektierendes Tape angebracht werden kann. Bitte beachten Sie, dass die maximal messbare Drehzahl bei 19.999 U/min liegt. -
Seite 43: Vorsichtsmaßnahmen Beim Messen Von Schnell Rotierenden Objekten
Kapitel 3 Messverfahren 3.4 Vorsichtsmaßnahmen beim Messen von schnell rotierenden Objekten Zur Erkennung von reflektiertem Licht wird moduliertes Licht verwendet, um das Auflicht zu verringern. Wenn dieses modulierte Licht über einen festen Zeitraum (über 0,2 ms) oder länger erfasst wird, wird ein Einzelimpuls erkannt. Deshalb kann der vom reflektierenden Tape erzeugte Lichtimpuls nicht erkannt werden, wenn er unter 0,2 ms anhält. - Seite 44 Kapitel 3 Messverfahren Wenn das reflektierende Tape nicht innerhalb dieses Erkennungsbereichs angebracht werden kann, vergrößern Sie den Wirkungsbereich des Tapes, sodass es Impulse von 0,2 ms und länger erzeugt. Reflektierendes Tape anbringen Bereich, in dem reflektierendes Tape nicht angebracht werden kann Rotationskörper Für die Messung von 30.000 U/min und mehr, wenden Sie folgende Methode an:...
-
Seite 45: Kapitel 4 Funktionen Des Instruments
Kapitel 4 Funktionen des Instruments Funktionen des Kapitel 4 Instruments Messwert halten Hält die Aktualisierung des Messwerts an, sodass dieser besser abgelesen werden kann. Drücken Sie die -Taste [HOLD] einmal, um den Messwert zu halten und dessen Aktualisierung zu unterbrechen. Das Symbol leuchtet auf. -
Seite 46: Höchst- Und Tiefstwertanzeige
Kapitel 4 Funktionen des Instruments Höchst- und Tiefstwertanzeige Durch Drücken der -Taste wird die Anzeige in der [MAX/MIN] folgenden Reihenfolge umgestellt: Aktueller Wert Höchstwert Tiefstwert. Durch Drücken der -Taste während der Höchst- oder [CLR] Tiefstwert angezeigt wird, wird dieser Wert auf Null zurückgesetzt. -
Seite 47: Konfiguration Des Signaltons
Kapitel 4 Funktionen des Instruments Konfiguration des Signaltons Der Signalton wird beim Einschalten des Instruments konfiguriert. Ausschalten des Signaltons: Um den Signalton zu deaktivieren, schalten Sie das Instrument durch Drücken der [POWER]-Taste ein, während Sie die [AVG]- Signalton deaktivie Taste gedrückt halten. Einschalten des Signaltons: Um den Signalton wieder zu aktivieren, schalten Sie das Instrument durch Drücken... -
Seite 48: Zurücksetzen Des Systems
Kapitel 4 Funktionen des Instruments Zurücksetzen des Systems Das System wird beim Einschalten des Instruments zurückgesetzt. Um das System zurückzusetzen, schalten Sie das Instrument durch Drücken der -Taste ein, während Sie die [POWER] [CLR] Taste gedrückt halten. Reset-Parameter Messwert Gelöscht Höchst- und Tiefstwerte Gelöscht Messfunktion... -
Seite 49: Kapitel 5 Spezifikationen
Kapitel 5 Spezifikationen Kapitel 5 Spezifikationen Funktionsspezifikationen Messfunktion- Drehzahlmessung: Drehzahlmessung, Periodenmessung, Zählmessung Umfangsgeschwindigkeitsmessung: (bei Verwendung des Z5003 Kontaktadapters und des 9212 Kontaktgummirings) Messmethode Photoelektrische Reflexion mit sichtbarem Licht: Mit rotem sichtbarem Licht und reflektierendem Tape oder einer reflektierenden Platte (Z5003 Kontaktadapter) Verbindungsmethode: Mit Kontakt oder kontaktlos Erkennungsbereich bei kontaktloser Messung:... - Seite 50 Kapitel 5 Spezifikationen Durchschnitts- Einstellungsmethode: Wiederholtes Drücken der [AVG] funktion Taste Betrieb: Off Durchschnittsberechnung eingeschaltet und AVG-Symbol leuchtet Funktionsbeschreibung: Ausgeschaltet: Max. Durchlasszeit 0,2 s Eingeschaltet: Max. Durchlasszeit 2,0 s Standardeinstellung: Aus *Funktion ist während Zählmessung außer Betrieb (d. h. ausgeschaltet). Anzeigewert Aktivierungsmethode: halten...
- Seite 51 Kapitel 5 Spezifikationen Signalton Betriebsbeschreibung: Der Signalton ertönt für 30 ms jedes Mal, wenn eine Rotation erkannt wird. Anfangsstatus: Eingeschaltet ( leuchtet auf) Deaktivierungsmethode: Einschaltoption [AVG] [POWER] *Der Signalton ertönt auch beim Drücken einer Taste (Diese Funktion kann nicht deaktiviert werden). Erkennung Betriebsbeschreibung: der ver-...
- Seite 52 Kapitel 5 Spezifikationen Analogaus- Ausgangsport: 3,5 mm Durchmesser, gang (nur Kopfhöreranschluss (geteilter Anschluss; wechselbar FT3406) zwischen Impuls- und Analogausgang) Ausgangswiderstand: 1 kΩ Ausgangsspannung: 0 bis 1 V f.s. Auflösung: 1 mV Reaktionsgeschwindigkeit: Variiert je nach Durchschnittseinstellung Genauigkeit: ±2 % f.s Temperatur- und Luftfeuchtigkeitsbereich für Genauigkeitsgarantie: 23°C ±5°C, 80 % RH oder weniger...
- Seite 53 Kapitel 5 Spezifikationen Instrument- betrieb Zugewiese Normale Funktion Einschaltoption Funktion [POWER] Netzschalter ---- [MODE] Messmoduswechsel Einstellung des Ausgangsanschlusses (Nur FT3406) [AVG] Einstellung der Signaltoneinstellung Durchschnittsfunktion [MAX/MIN] Höchst- und ---- Tiefstwertanzeige [CLR] Wert löschen System-Reset [HOLD] Halten/Löschen APS-Einstellung des Messwerts Anzeige Transmissives LCD: FSTN Hintergrundbeleuchtung: Immer eingeschaltet Bereiche und Messbereiche...
-
Seite 54: Umfangsgeschwindigkeitsmessung
Kapitel 5 Spezifikationen 0,6000 bis 0,6000 bis 1,9999 1,9990 2,000 bis 2,000 bis 3,000 bis 3,000 bis Periodenm 19,999 19,990 19,999 19,990 essung 20,00 bis 20,00 bis 20,00 bis 20,00 bis (ms) 199,99 199,90 199,99 199,90 200,0 bis 200,0 bis 200,0 bis 1999,9 3999,9... -
Seite 55: Allgemeine Spezifikationen
Kapitel 5 Spezifikationen Allgemeine Spezifikationen Garantierter 1 Jahr Genauigkeitszei- traum Betriebs- 0°C bis 50°C temperatur Betriebs- Bis zu 40°C, 80% RH oder weniger luftfeuchtigkeit 40°C bis 45°C, 60% RH oder weniger 45°C bis 50°C, 50% RH oder weniger (nicht kondensierend) Lager- -10°C bis 50°C temperatur und... - Seite 56 Kapitel 5 Spezifikationen...
- Seite 57 Austauschbare Teile und ihre Betriebsdauer. Die Lebensdauer hängt von der Betriebsumgebung und der Häufigkeit der Verwendung ab. Der Betrieb kann nicht über die unten genannten Zeiträume hinaus garantiert werden. Für Ersatzteile wenden Sie sich bitte an Ihren Händler oder Hioki- Vertriebsmitarbeiter. Teil Betriebsdauer LED-Lampe für...
-
Seite 58: Kapitel 6 Instandhaltung Und Wartung
6.4 Fehlerbehebung Wenn ein Schaden vermutet wird, lesen Sie die Angaben unter „Vor dem Einsenden zur Reparatur“, bevor Sie sich an Ihren Händler oder Hioki-Vertriebsmitarbeiter wenden. Vor dem Einsenden zur Reparatur: Symptom Überprüfungen und Abhilfe Obwohl Sie den... - Seite 59 Kapitel 6 Instandhaltung und Wartung Symptom Überprüfungen und Abhilfe Die Sensoreigenschaften variieren je nach Erkennungsbereic Temperatur. Je höher die Umgebungstemperatur, h der kontaktlosen desto kleiner der Erkennungsbereich. Hierbei Messung ist klein. handelt es sich nicht um eine Fehlfunktion des Instruments. Diese Meldung weist auf eine Fehlfunktion im Instrumentinneren hin.
- Seite 60 Kapitel 6 Instandhaltung und Wartung...
