3.2 Anzeigen von Messwerten

Die Messwerte für jeden Parameter werden neben der entsprechenden Parametertaste angezeigt.

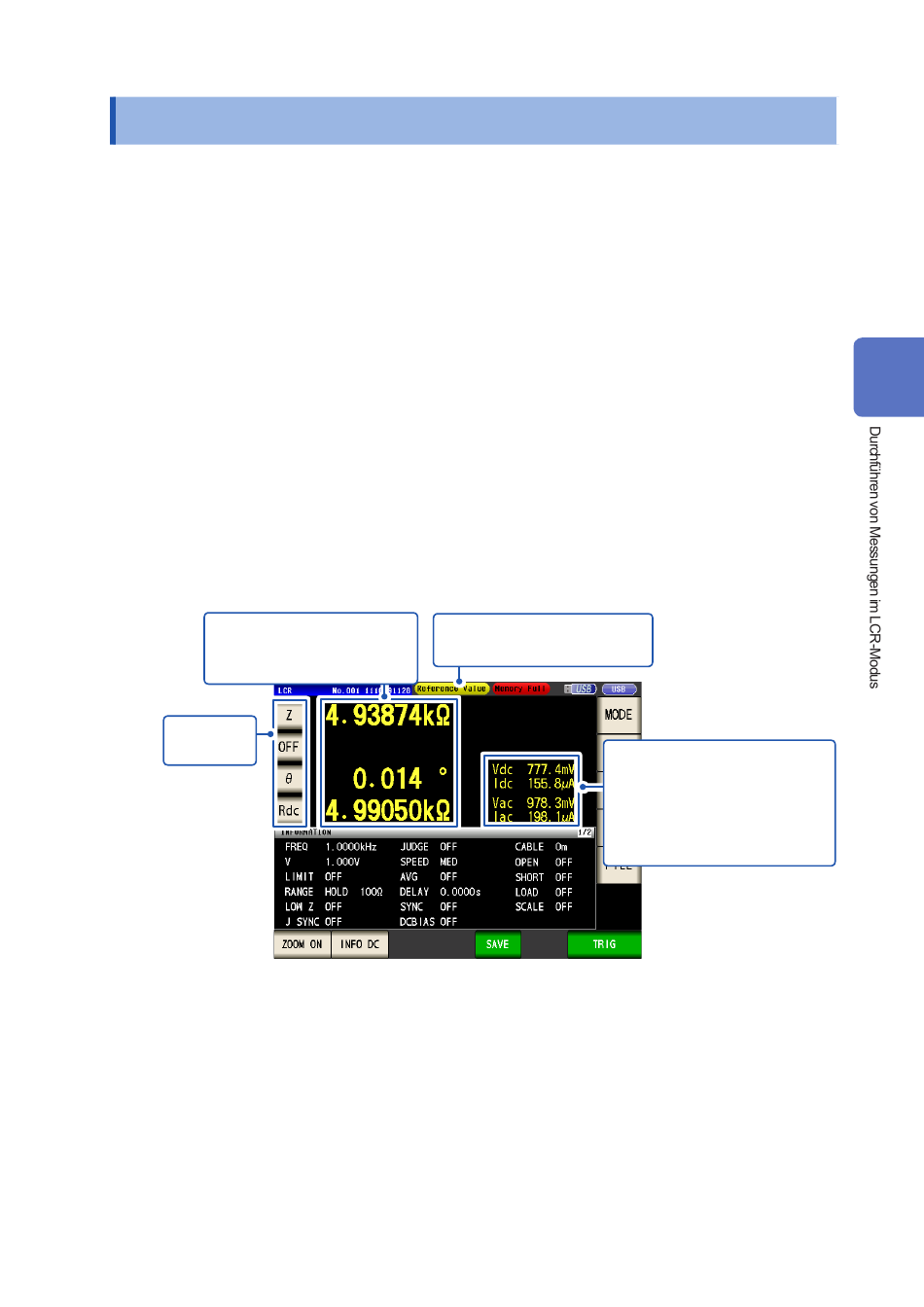

Die im nachfolgenden Screenshot angezeigten Messwerte sind die folgenden:
Parameter Nr. 1 Z (Impedanz)
Parameter Nr. 2
Parameter Nr. 3 θ (Phasenwinkel der Impedanz) : 0,014°
Parameter Nr. 4 Rdc (Gleichstromwiderstand)
Überwachungswerte werden neben den Messwerten angezeigt. Die im nachfolgenden Screenshot
angezeigten Überwachungswerte sind die folgenden:
Vdc (Anschlussspannung der Stichprobe während der
Gleichstrommessung)
Idc (durch Stichprobe fließender Strom während der
Gleichstrommessung)
Vac (Anschlussspannung der Stichprobe während der
Wechselstrommessung)
Iac (durch Stichprobe fließender Strom während der
Wechselstrommessung)
Ausführlichere Informationen zum Bildschirmlayout finden Sie unter „Anzeigen von Messwerten
(Messbildschirm)" (S. 2 2).
Messwert
Zeigt Messwerte für jeden Pa-
rameter an.
Parameter-
tasten
: 4,93874 kW
: Keine Anzeige
Ω
: 4,99050 k
: 777,4 mV
: 155,8 µA
: 978,3 mV
: 198,1 µA
Fehlermeldungs-
Anzeigebereich (S. 2 30)
Überwachungswert
Vac, Vdc: Spannung zwischen den
Iac, Idc : Durch die Stichprobe
Anzeigen von Messwerten
Anschlüssen der Stich-
probe
fließender Strom
