Bedienung
Logdateien
Übersichtliste

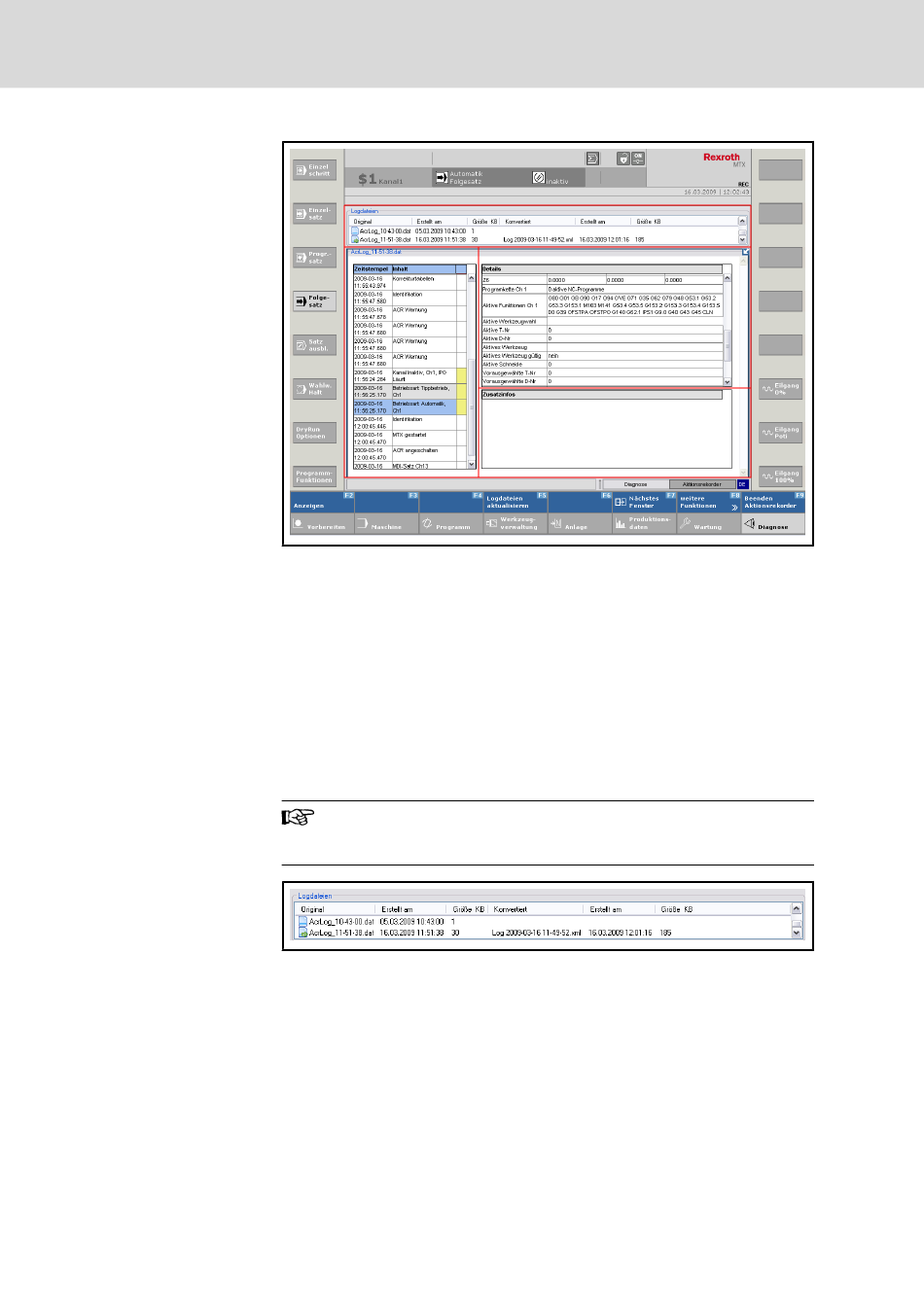

Abb.6-6: Hauptbereiche der Bedienoberfläche
oben Anzeige der verfügbaren (archivierten) Logdateien.
links Übersichtsliste der logischen Einträge einer ausgewählten
Logdatei.
rechts Mitte Detailansicht zu einem ausgewählten logischen Eintrag in
Form von binären Einträgen.
rechts unten Zusatzinformation für manche binäre Einträge, beispielsweise
NC-Programme.
Die angezeigte Liste enthält alle archivierten binären Logdateien des Aktions‐
rekorders. Sie sind nach ihrem Erstellungsdatum (zweite Spalte) sortiert und
enthalten nur Einträge ab diesem Zeitpunkt. Soll eine der Dateien angezeigt
werden, wird diese in eine temporäre XML-Datei gewandelt (vierte Spalte).
Dateien, die vom Steuerungskern aktuell noch beschrieben wer‐
den, sind in der Ansicht nicht einsehbar. Sie werden jedoch indirekt
mit angezeigt, wenn die jüngste Logbuchdatei angezeigt wird.
Abb.6-7: Hauptbereich Logdateien
Wurde eine der Logdateien ausgewählt und in XML gewandelt, werden deren
enthaltene logische Einträge hier dargestellt. Die erste Spalte zeigt den Zeit‐
punkt an, zu dem der Logbucheintrag erstellt worden ist. Die zweite Spalte
präsentiert in Kurzform eine Beschreibung des Eintrages. Die dritte und letzte
Spalte dient zur farblichen Hervorhebung der verschiedenen Eintragskatego‐
rien. Standardmäßig werden nachfolgende Farben verwendet, die jedoch kun‐
denspezifisch angepasst werden können.
weiß einfacher Eintrag
gelb besonderes Ereignis
orange kritisches Ereignis
