5.2.6 Offset-Anzeige
Anzeigeinhalt
5.2.7 Offset-Tabellen-Anzeige
Anzeigeinhalt
5.2.8 Placement-Anzeige
Anzeigeinhalt
5.2.9 Placement-Tabellen-Anzeige
Anzeigeinhalt
Die Offset-Anzeige dient zur Anzeige der Nullpunktverschiebungen (NPV) in‐
klusive des NPV-Tabellen-Namens.

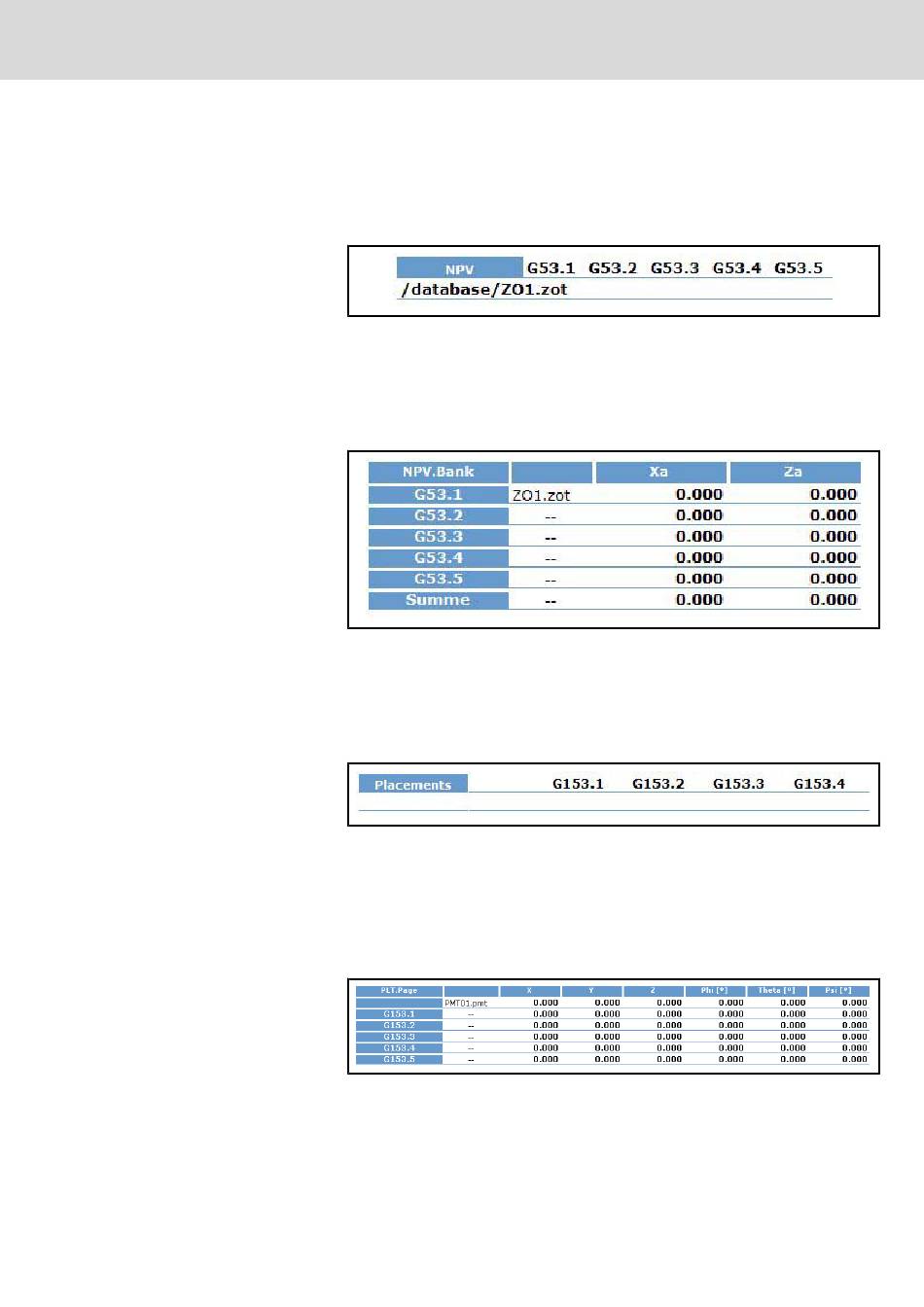

Abb.5-12: Offset-Anzeige
Die Offset-Tabellen-Anzeige dient zur Anzeige der AAchsnullpunkttabelle und
deren Summenwerte.
Abb.5-13: Offset-Tabellen-Anzeige
Die Placement-Anzeige dient zur Anzeige der aktiven Placements inklusive des
Placement-Tabellennamens.
Abb.5-14: Placement-Anzeige
Die Placement-Tabellen-Anzeige dient zur Anzeige der Placement-Tabelle, der
BCR-Korrektur und deren Summenwerte inklusive des Placement-Tabellen‐
namens.
Abb.5-15:
