D-Korrekturen, Nullpunktverschiebungen und Placements

Neue D-Korrekturtabelle erzeugen

Aufruf aus dem MTX-Navigator
Aufruf aus dem D-Korrektur-Editor
heraus
Verwendung von Tabellenvorlagen
and Controls
Eine neue D-Korrekturtabelle kann entweder über den MTX-Navigator oder
über einen bereits geöffneten D-Korrektur-Editor erzeugt werden. Eine neu er‐
zeugte D-Korrekturtabelle hat standardmäßig eine D-Korrektur "D1". Alternativ
kann man eine beliebige D-Korrekturtabelle als Vorlage zur Erzeugung einer
neuen Tabelle benutzen.
1. Verzeichnis, in dem die neue D-Korrekturtabelle erzeugt werden soll, im
MTX-Navigator mit der Maus oder den Cursortasten anwählen.
2. Taste <F2> "Neu" drücken und anschließend in der Unterebene der F-
Tastenleiste die Taste <F6> "D-Korrekturen" betätigen.
- oder -
Im Kontextmenü den Menüpunkt Neu ▶ D-Korrekturen wählen.
Es öffnet sich ein Dialog (siehe
D-Korrekturtabelle" auf Seite
belle (weiter mit Punkt 3).
1. Über <F8> in die zweite F-Tastenebene wechseln und mit <F2> "Da‐
tei..." in die Dateifunktionen wechseln.
2. Taste <F2> "Neu..." betätigen.
Es wird ein Dialog zur Erzeugung einer neuen D-Korrekturtabelle geöffnet
(siehe Abb. 8-13 " Dialog zur Erzeugung einer neuen D-Korrekturtabelle"
auf Seite 104).

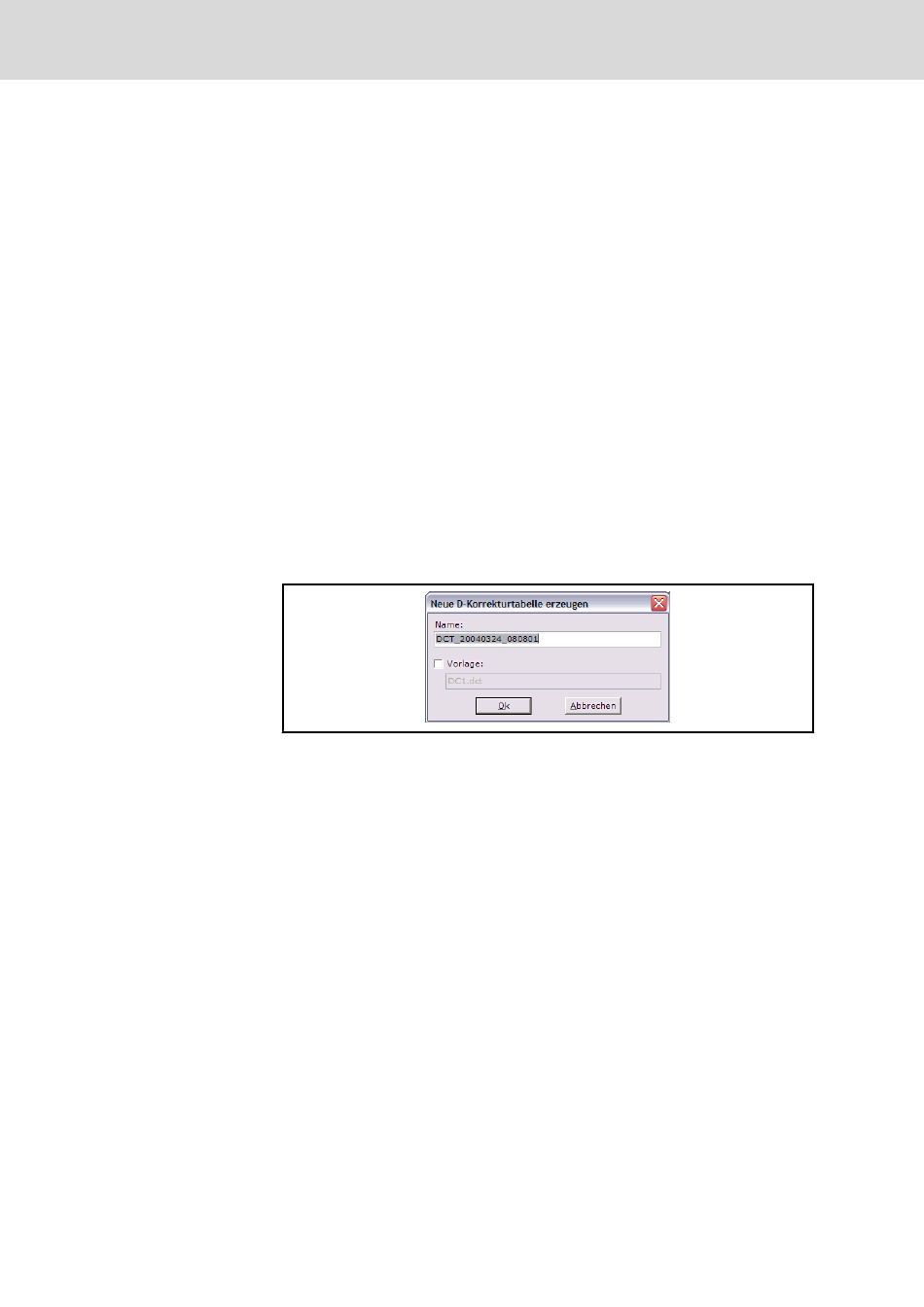

Abb.8-13: Dialog zur Erzeugung einer neuen D-Korrekturtabelle
3. Name der D-Korrekturtabelle eingeben. Als Vorbelegung wird hier ein au‐
tomatisch generierter Tabellenname angezeigt
4. Dialog mit "Ok" beenden.
Es wird eine D-Korrekturtabelle erzeugt und im D-Korrektur-Editor geöff‐
net.
Um eine beliebige D-Korrekturtabelle als Vorlage zu benutzen geht man wie
folgt vor:
1. "Dialog Neu" (siehe
Korrekturtabelle" auf Seite
2. Ggf. einen neuen Namen für die D-Korrekturtabelle eingeben.
3. Im "Dialog Neu" das Feld "Vorlage" selektieren.
Das Eingabefeld für den Namen der Vorlage (Vorbelegung: "DC1.dct)"
wird aktiviert. Soll die Standardvorlage "DC1.dct" nicht verwendet werden,
kann hier ein Name mit Pfadangabe einer anderen D-Korrekturtabelle
eingegeben werden. Bei Eingabe eines Tabellennamens ohne Pfadan‐
gabe, wird die Vorlage im Pfad "/database" gesucht.
4. Eingabe mit Taste "Ok" bestätigen.
Die neue Tabelle wird im D-Korrektur-Editor geöffnet. Die Anzahl der D-
Korrektursätze und die Korrekturwerte werden aus der angegebenen
Vorlage übernommen.
Rexroth IndraMotion MTX | Anwendungsbeschreibung
Abb. 8-13 " Dialog zur Erzeugung einer neuen
104) zur Erzeugung einer neuen D-Korrekturta‐
Abb. 8-13 " Dialog zur Erzeugung einer neuen D-
104) öffnen, wie oben beschrieben.
