8.3 Nullpunktverschiebungen
8.3.1

Allgemeines zu den Nullpunkten

Anzahl der Korrekturbänke
Achsen
Maßeinheit der Tabelle (mm/inch)
Anzahl der Nachkommastellen
and Controls
Der Cursor springt an das Ende der Tabelle (letzte Zeile).
Der Cursor springt auf die Zelle links neben der selektierten Zelle. Am Zeilen‐
anfang wird auf die letzte Spalte der vorherigen Zeile gesprungen.
Der Cursor springt auf die nächste Zelle rechts neben der selektierten Zelle.
Am Zeilenende wird auf die erste Spalte der nächsten Zeile gesprungen.
Es wird eine F-Tastenleiste geöffnet, in der weitere Funktionen des jeweiligen
Tabellen-Editors verfügbar sind.
Der Nullpunkte-Editor dient zur Visualisierung und Eingabe von Nullpunktwer‐
ten einzelner Achsen. Je Korrekturwert kann ein Kommentar mit maximal 32
Zeichen vergeben werden. Gilt die Verschiebung nur in einem speziellen Kanal,
wird dieser in einer zusätzlichen Titelzeile angezeigt.

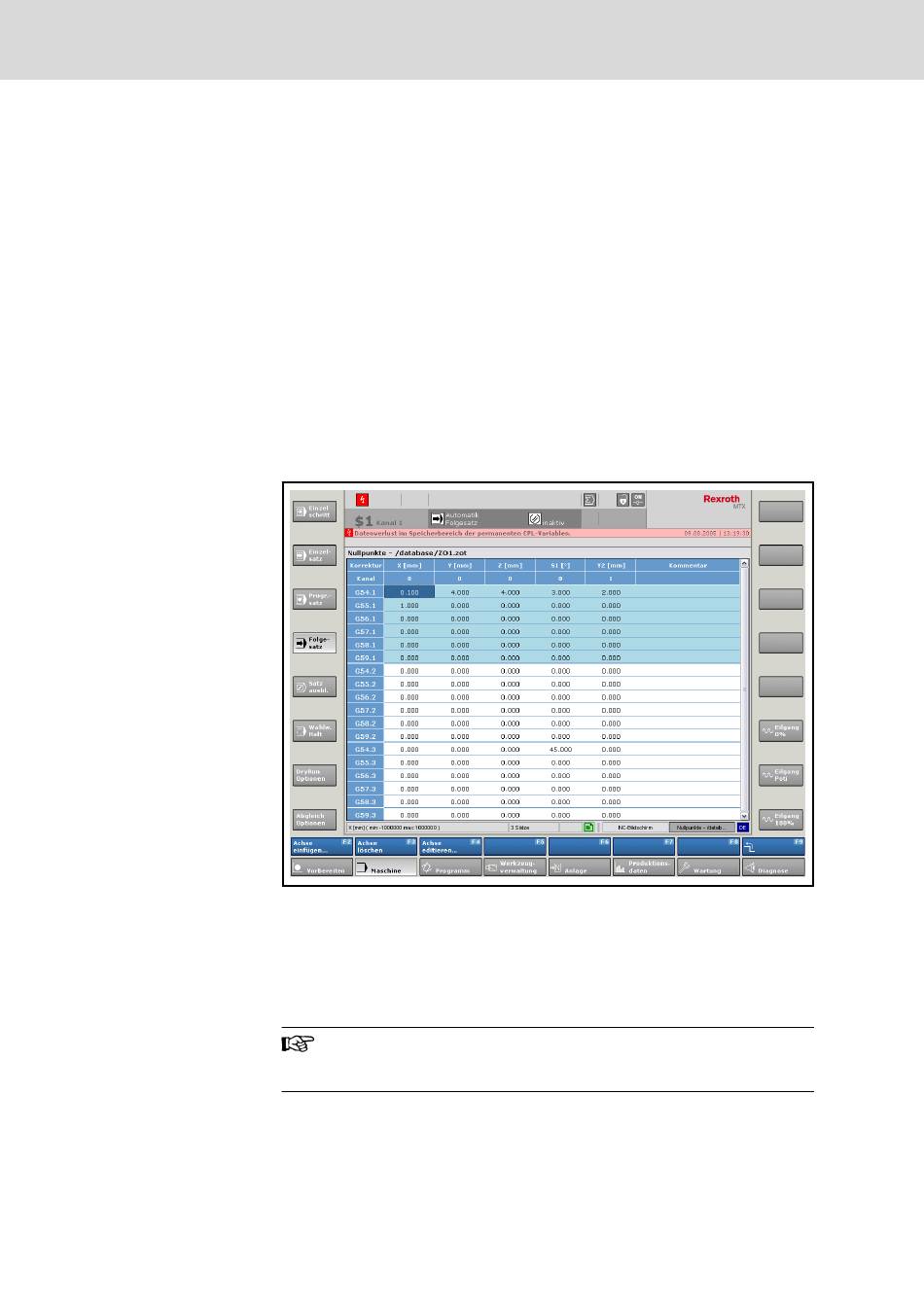

Abb.8-6: Nullpunkte-Editor
Eine Nullpunkttabelle kann maximal aus 5 Korrekturbänken bestehen, die je‐
weils die Verschiebungswerte G54.x bis G59.x enthalten.
In einer Nullpunkttabelle können maximal 64 Achsen enthalten sein.
Die Maßeinheit einer Nullpunkttabelle erkennt man anhand der Spaltenüber‐
schriften der Achsen ([mm] bzw. [inch] für Linearachsen, [°] für Rundachsen).
Die Maßeinheit einer Nullpunkttabelle wird bereits beim Erzeugen
der Tabelle aus dem Parameter 9020 00010 der Konfigurationsda‐
ten ermittelt und mit der Tabelle abgelegt.
Die Anzahl der angezeigten Nachkommastellen wird durch die Parameter 6020
00021 und 6020 00022 in den Konfigurationsdaten festgelegt.
