36/159 Bosch Rexroth AG | Electric Drives
Generelle Bedienung und Visualisierung
5.2.4

Programmausschnitts-Anzeige

Anzeigeinhalt
Programm-Symbole
5.2.5 Programmschachtelungs-Anzeige
Anzeigeinhalt
Programm-Symbole
and Controls

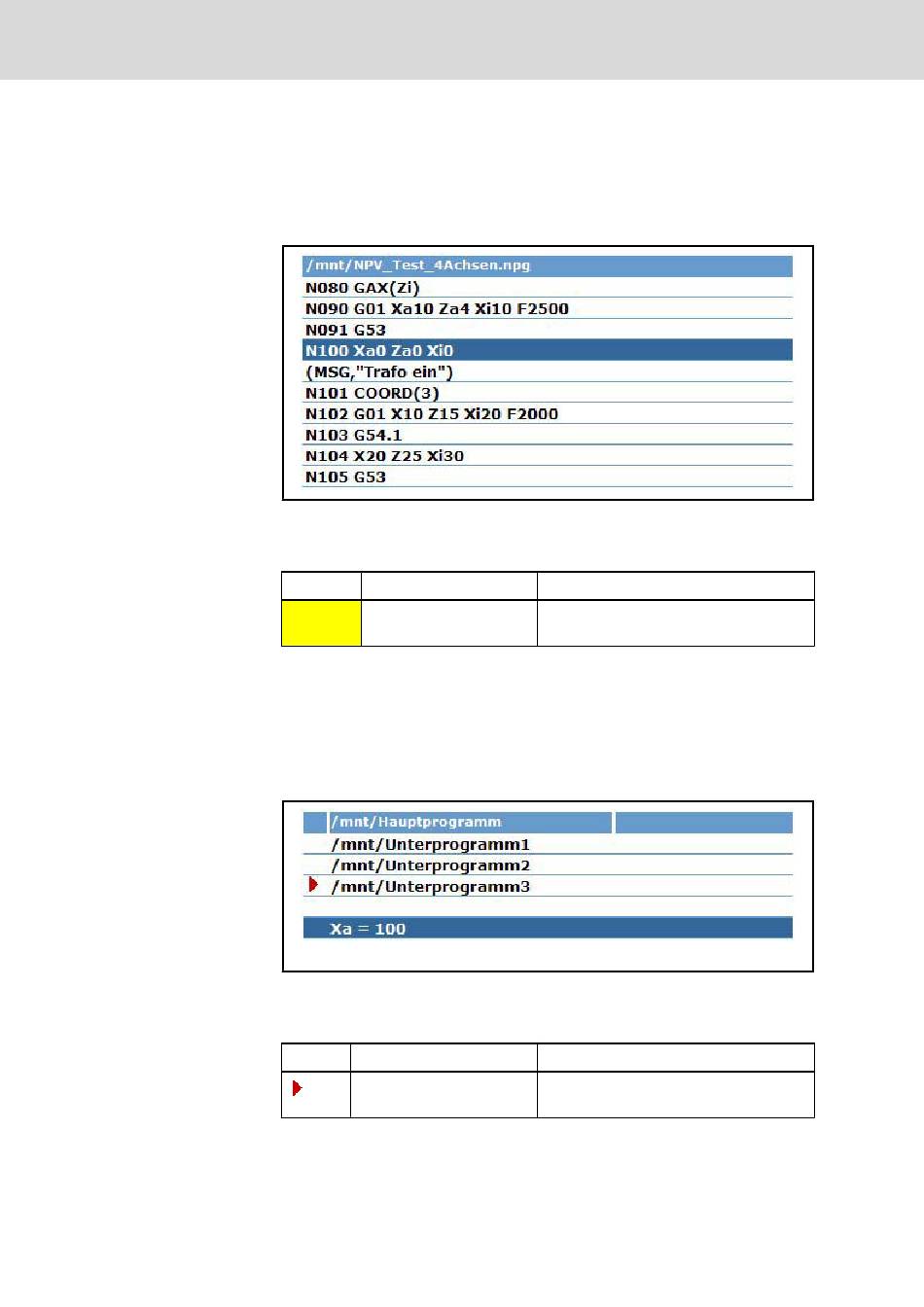

Die Programmausschnitts-Anzeige dient zur Anzeige des Programmaus‐
schnitts eines laufenden NC-Programms.
Abb.5-8: NC-Programmausschnitt-Anzeige
Die nachfolgende Tabelle enthält eine Beschreibung der angezeigten Pro‐
gramm-Symbole.
Symbol Bedeutung
Zeile hin‐ Aktive NC-Zeile
terlegt
Abb.5-9: Programm-Symbole
Die Programmschachtelungs-Anzeige dient zur Anzeige der Unterprogramm‐
schachtelung inklusive der aufrufenden Zeilennummern und des aktiven NC-
Satzes.
Abb.5-10: Programmschachtelungs-Anzeige
Die nachfolgende Tabelle enthält eine Beschreibung der angezeigten Pro‐
gramm-Symbole.
Symbol Bedeutung
Aktives Unterprogramm
Abb.5-11: Programm-Symbole
Rexroth IndraMotion MTX | Anwendungsbeschreibung
Bemerkung
Kennzeichnet die NC-Befehlszeile, die ge‐
rade von der NC abgearbeitet wird.
Bemerkung
Kennzeichnet das Unterprogramm, das ge‐
rade von der NC abgearbeitet wird.
