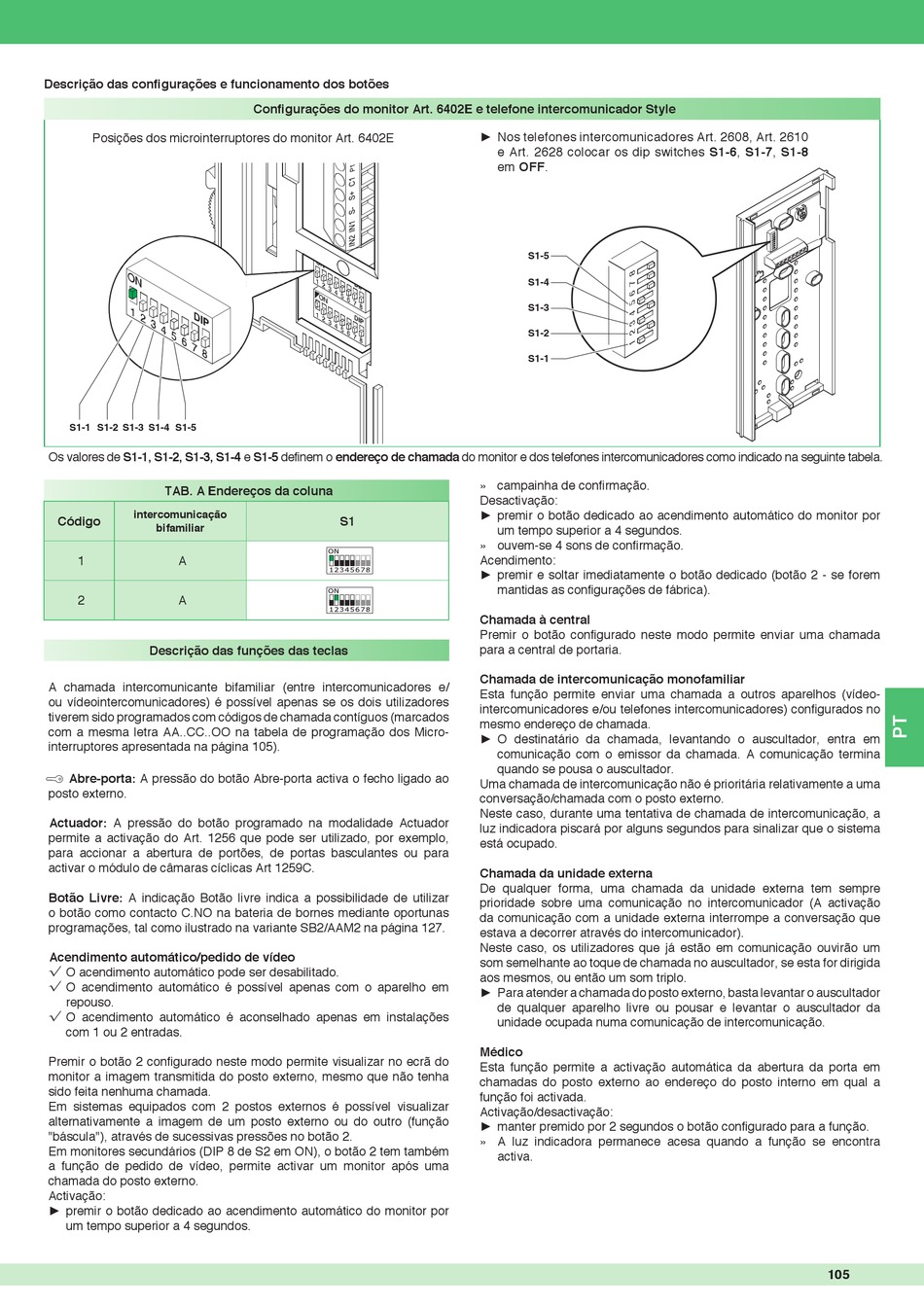

Descrição das confi gurações e funcionamento dos botões
Posições dos microinterruptores do monitor Art. 6402E
S1-1 S1-2 S1-3 S1-4 S1-5
Os valores de S1-1, S1-2, S1-3, S1-4 e S1-5 definem o endereço de chamada do monitor e dos telefones intercomunicadores como indicado na seguinte tabela.
TAB. A Endereços da coluna
intercomunicação
Código
bifamiliar
1 A
2 A
Descrição das funções das teclas
A chamada intercomunicante bifamiliar (entre intercomunicadores e/
ou vídeointercomunicadores) é possível apenas se os dois utilizadores
tiverem sido programados com códigos de chamada contíguos (marcados
com a mesma letra AA..CC..OO na tabela de programação dos Micro-
interruptores apresentada na página 105).
A
Abre-porta: A pressão do botão Abre-porta activa o fecho ligado ao
posto externo.
Actuador: A pressão do botão programado na modalidade Actuador
permite a activação do Art. 1256 que pode ser utilizado, por exemplo,
para accionar a abertura de portões, de portas basculantes ou para
activar o módulo de câmaras cíclicas Art 1259C.
Botão Livre: A indicação Botão livre indica a possibilidade de utilizar
o botão como contacto C.NO na bateria de bornes mediante oportunas
programações, tal como ilustrado na variante SB2/AAM2 na página 127.
Acendimento automático/pedido de vídeo
√ O acendimento automático pode ser desabilitado.
√ O acendimento automático é possível apenas com o aparelho em
repouso.
√ O acendimento automático é aconselhado apenas em instalações
com 1 ou 2 entradas.
Premir o botão 2 configurado neste modo permite visualizar no ecrã do
monitor a imagem transmitida do posto externo, mesmo que não tenha
sido feita nenhuma chamada.
Em sistemas equipados com 2 postos externos é possível visualizar
alternativamente a imagem de um posto externo ou do outro (função
"báscula"), através de sucessivas pressões no botão 2. 2.
Em monitores secundários (DIP 8 de S2 em ON), o botão 2 tem também
a função de pedido de vídeo, permite activar um monitor após uma
chamada do posto externo.
Activação:
► premir o botão dedicado ao acendimento automático do monitor por
um tempo superior a 4 segundos.
Confi gurações do monitor Art. 6402E e telefone intercomunicador Style
S1
► Nos telefones intercomunicadores Art. 2608, Art. 2610
e Art. 2628 colocar os dip switches S1-6, S1-7, S1-8
em OFF.
S1-5
S1-4
S1-3
S1-2
S1-1
» campainha de confirmação.
Desactivação:
► premir o botão dedicado ao acendimento automático do monitor por
um tempo superior a 4 segundos.
» ouvem-se 4 sons de confirmação.
Acendimento:
► premir e soltar imediatamente o botão dedicado (botão 2 - se forem
mantidas as configurações de fábrica).
Chamada à central
Premir o botão configurado neste modo permite enviar uma chamada
para a central de portaria.
Chamada de intercomunicação monofamiliar
Esta função permite enviar uma chamada a outros aparelhos (vídeo-
intercomunicadores e/ou telefones intercomunicadores) configurados no
mesmo endereço de chamada.
► O destinatário da chamada, levantando o auscultador, entra em
comunicação com o emissor da chamada. A comunicação termina
quando se pousa o auscultador.
Uma chamada de intercomunicação não é prioritária relativamente a uma
conversação/chamada com o posto externo.
Neste caso, durante uma tentativa de chamada de intercomunicação, a
luz indicadora piscará por alguns segundos para sinalizar que o sistema
está ocupado.
Chamada da unidade externa
De qualquer forma, uma chamada da unidade externa tem sempre
prioridade sobre uma comunicação no intercomunicador (A activação
da comunicação com a unidade externa interrompe a conversação que
estava a decorrer através do intercomunicador).
Neste caso, os utilizadores que já estão em comunicação ouvirão um
som semelhante ao toque de chamada no auscultador, se esta for dirigida
aos mesmos, ou então um som triplo.
► Para atender a chamada do posto externo, basta levantar o auscultador
de qualquer aparelho livre ou pousar e levantar o auscultador da
unidade ocupada numa comunicação de intercomunicação.
Médico
Esta função permite a activação automática da abertura da porta em
chamadas do posto externo ao endereço do posto interno em qual a
função foi activada.
Activação/desactivação:
► manter premido por 2 segundos o botão configurado para a função.
» A luz indicadora permanece acesa quando a função se encontra
activa.
