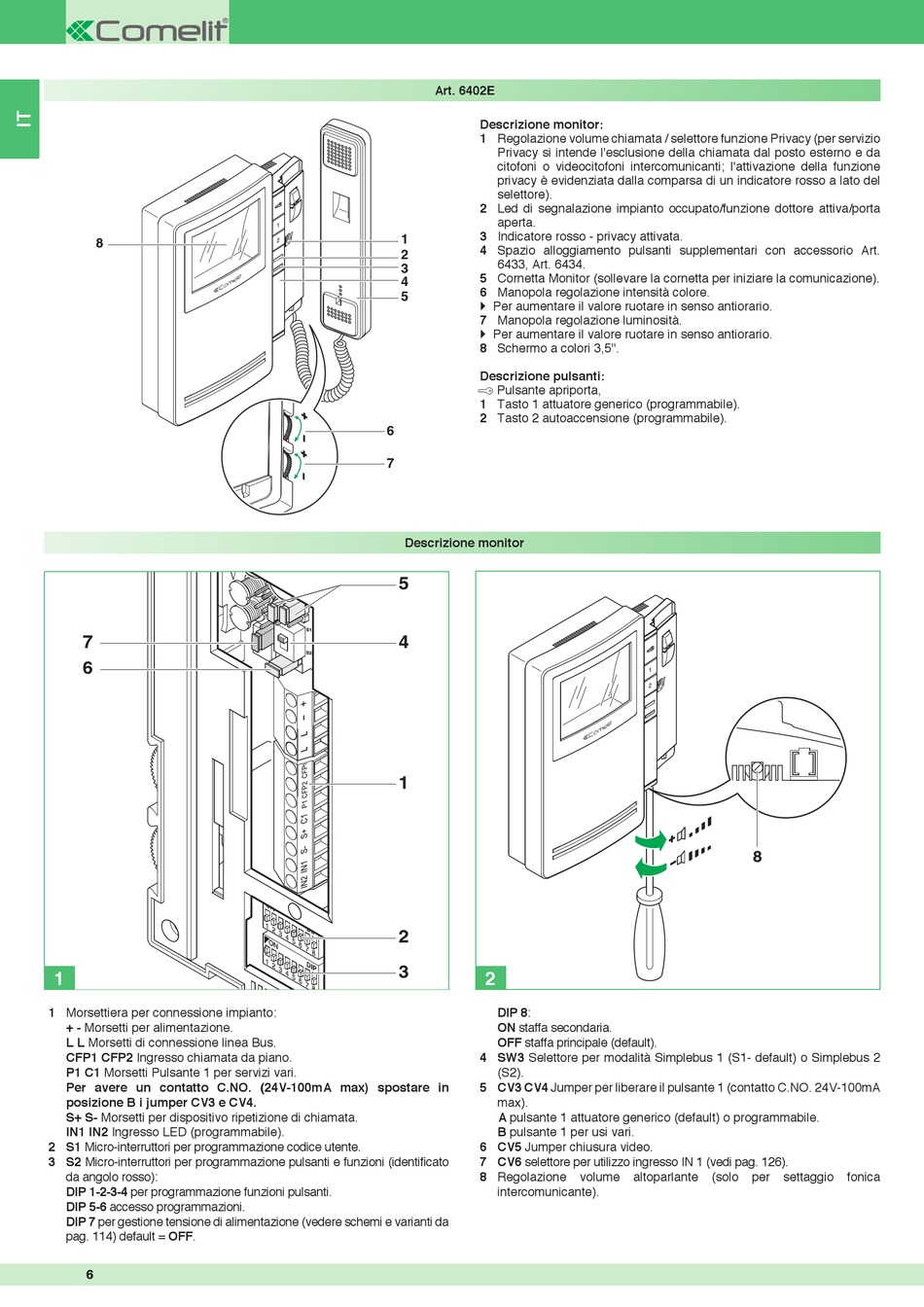

Art. 6402E; Descrizione Monitor - Comelit Magiskit 8472MC Technisches Handbuch

8
7
6
1
1 Morsettiera per connessione impianto:
+ - Morsetti per alimentazione.
L L Morsetti di connessione linea Bus.
CFP1 CFP2 Ingresso chiamata da piano.
P1 C1 Morsetti Pulsante 1 per servizi vari.
Per avere un contatto C.NO. (24V-100mA max) spostare in
posizione B i jumper CV3 e CV4.
S+ S- Morsetti per dispositivo ripetizione di chiamata.
IN1 IN2 Ingresso LED (programmabile).
2 S1 Micro-interruttori per programmazione codice utente.
3 S2 Micro-interruttori per programmazione pulsanti e funzioni (identifi cato
da angolo rosso):
DIP 1-2-3-4 per programmazione funzioni pulsanti.
DIP 5-6 accesso programmazioni.
DIP 7 per gestione tensione di alimentazione (vedere schemi e varianti da
pag. 114) default = OFF.
6

Art. 6402E

Descrizione monitor:

1 Regolazione volume chiamata / selettore funzione Privacy (per servizio
2 Led di segnalazione impianto occupato/funzione dottore attiva/porta
3 Indicatore rosso - privacy attivata.
1
4 Spazio alloggiamento pulsanti supplementari con accessorio Art.
2
3
5 Cornetta Monitor (sollevare la cornetta per iniziare la comunicazione).
4
6 Manopola regolazione intensità colore.
5
7 Manopola regolazione luminosità.
8 Schermo a colori 3,5''.
Descrizione pulsanti:
A Pulsante apriporta,
1 Tasto 1 attuatore generico (programmabile).
2 Tasto 2 autoaccensione (programmabile).
6
7
Descrizione monitor
5
S1
4
S2
1
2
3
4 SW3 Selettore per modalità Simplebus 1 (S1- default) o Simplebus 2
5 CV3 CV4 Jumper per liberare il pulsante 1 (contatto C.NO. 24V-100mA
6 CV5 Jumper chiusura video.
7 CV6 selettore per utilizzo ingresso IN 1 (vedi pag. 126).
8 Regolazione
Privacy si intende l'esclusione della chiamata dal posto esterno e da
citofoni o videocitofoni intercomunicanti; l'attivazione della funzione
privacy è evidenziata dalla comparsa di un indicatore rosso a lato del
selettore).
aperta.
6433, Art. 6434.
Per aumentare il valore ruotare in senso antiorario.
Per aumentare il valore ruotare in senso antiorario.
2
DIP 8:
ON staffa secondaria.
OFF staffa principale (default).
(S2).
max).
A pulsante 1 attuatore generico (default) o programmabile.
B pulsante 1 per usi vari.
volume altoparlante
intercomunicante).
8
(solo per settaggio fonica
