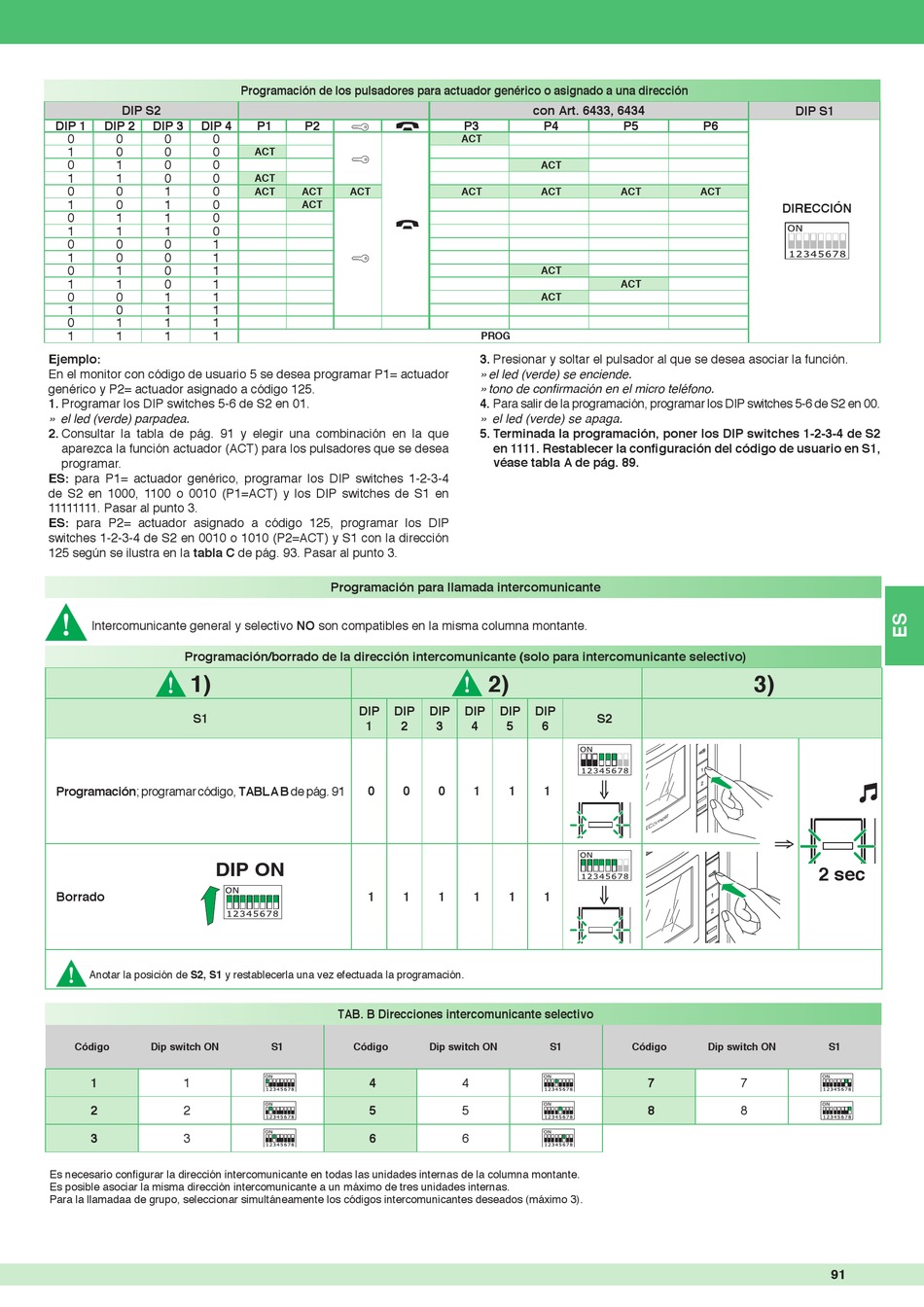

Programación De Los Pulsadores Para Actuador Genérico O Asignado A Una Dirección; Programación Para Llamada Intercomunicante; Programación/Borrado De La Dirección Intercomunicante (Solo Para Intercomunicante Selectivo) - Comelit Magiskit 8472MC Technisches Handbuch

DIP S2
DIP 1 DIP 2 DIP 3 DIP 4
0 0 0 0
1 0 0 0
0 1 0 0
1 1 0 0
0 0 1 0
1 0 1 0
0 1 1 0
1 1 1 0
0 0 0 1
1 0 0 1
0 1 0 1
1 1 0 1
0 0 1 1
1 0 1 1
0 1 1 1
1 1 1 1
Ejemplo:
En el monitor con código de usuario 5 se desea programar P1= actuador
genérico y P2= actuador asignado a código 125.
1. Programar los DIP switches 5-6 de S2 en 01.
» el led (verde) parpadea.
2. Consultar la tabla de pág. 91 y elegir una combinación en la que
aparezca la función actuador (ACT) para los pulsadores que se desea
programar.
ES: para P1= actuador genérico, programar los DIP switches 1-2-3-4
de S2 en 1000, 1100 o 0010 (P1=ACT) y los DIP switches de S1 en
11111111. Pasar al punto 3.
ES: para P2= actuador asignado a código 125, programar los DIP
switches 1-2-3-4 de S2 en 0010 o 1010 (P2=ACT) y S1 con la dirección
125 según se ilustra en la tabla C de pág. 93. Pasar al punto 3.
Intercomunicante general y selectivo NO son compatibles en la misma columna montante.
Programación/borrado de la dirección intercomunicante (solo para intercomunicante selectivo)
1)
S1
Programación; programar código, TABLA B de pág. 91
DIP ON
Borrado
Anotar la posición de S2, S1 y restablecerla una vez efectuada la programación.
Código Dip switch ON
1 1
2 2
3 3
Es necesario confi gurar la dirección intercomunicante en todas las unidades internas de la columna montante.
Es posible asociar la misma dirección intercomunicante a un máximo de tres unidades internas.
Para la llamadaa de grupo, seleccionar simultáneamente los códigos intercomunicantes deseados (máximo 3).
Programación de los pulsadores para actuador genérico o asignado a una dirección
A
P1 P2
ACT
A
ACT
ACT ACT ACT
ACT
A
Programación para llamada intercomunicante
DIP DIP
1 2
0 0
1 1
TAB. B Direcciones intercomunicante selectivo
S1 Código
4
5
6
con Art. 6433, 6434
P3 P4
ACT
ACT
ACT ACT
ACT
ACT
PROG
3. Presionar y soltar el pulsador al que se desea asociar la función.
» el led (verde) se enciende.
» tono de confi rmación en el micro teléfono.
4. Para salir de la programación, programar los DIP switches 5-6 de S2 en 00.
» el led (verde) se apaga.
5. Terminada la programación, poner los DIP switches 1-2-3-4 de S2
en 1111. Restablecer la confi guración del código de usuario en S1,
véase tabla A de pág. 89.
2)
DIP DIP DIP DIP
S2
3 4 5 6
0 1 1 1
1 1 1 1
Dip switch ON S1
4
5
6
P5 P6
ACT ACT
DIRECCIÓN
ACT
3)
Código Dip switch ON
7 7
8 8
DIP S1
2 sec
S1
91 91
