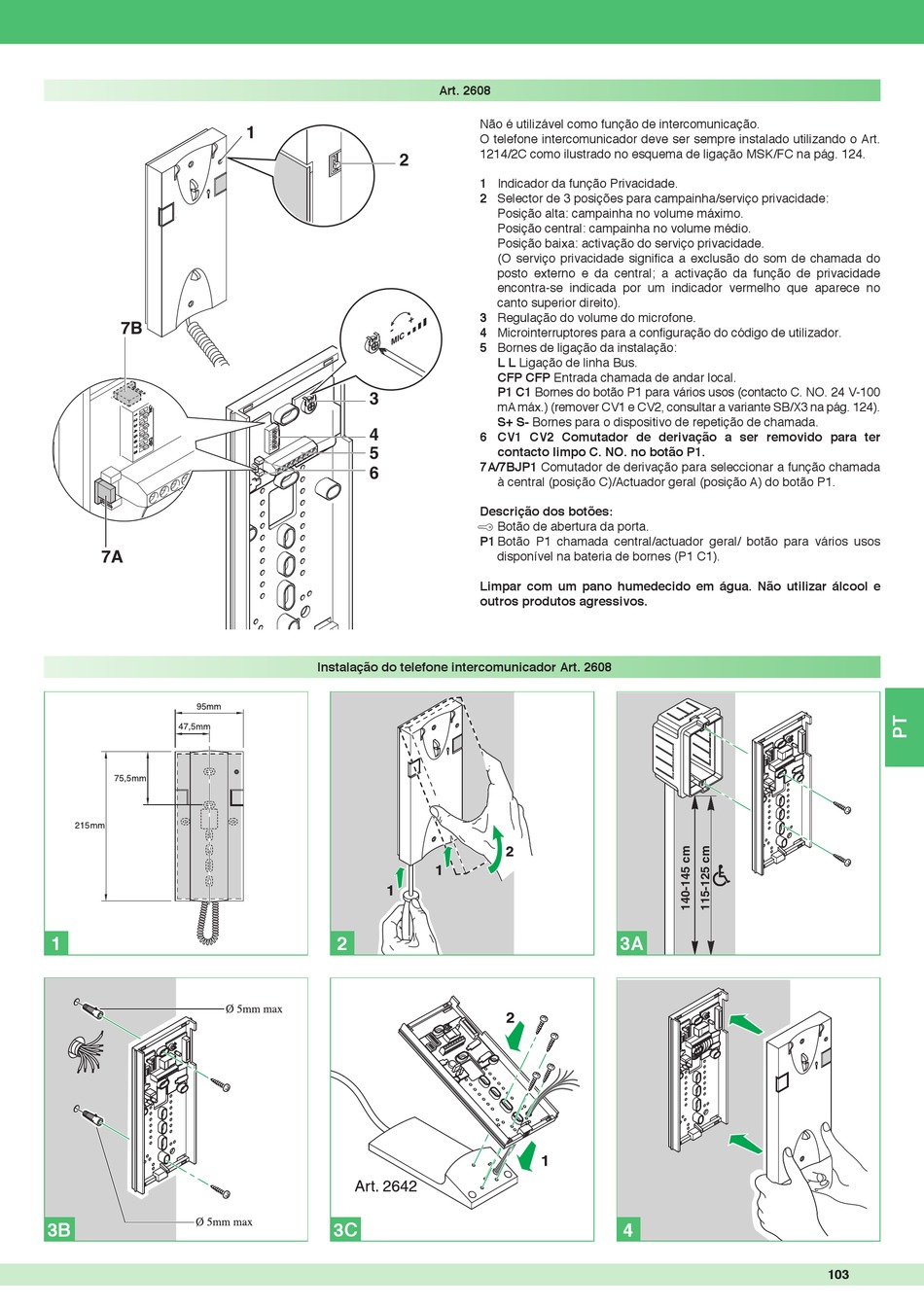

Instalação do telefone intercomunicador Art. 2608
2
3C

Art. 2608

Não é utilizável como função de intercomunicação.
O telefone intercomunicador deve ser sempre instalado utilizando o Art.
1214/2C como ilustrado no esquema de ligação MSK/FC na pág. 124.
1 Indicador da função Privacidade.
2 Selector de 3 posições para campainha/serviço privacidade:
Posição alta: campainha no volume máximo.
Posição central: campainha no volume médio.
Posição baixa: activação do serviço privacidade.
(O serviço privacidade signifi ca a exclusão do som de chamada do
posto externo e da central; a activação da função de privacidade
encontra-se indicada por um indicador vermelho que aparece no
canto superior direito).
3 Regulação do volume do microfone.
4 Microinterruptores para a configuração do código de utilizador.
5 Bornes de ligação da instalação:
L L Ligação de linha Bus.
CFP CFP Entrada chamada de andar local.
P1 C1 Bornes do botão P1 para vários usos (contacto C. NO. 24 V-100
mA máx.) (remover CV1 e CV2, consultar a variante SB/X3 na pág. 124).
S+ S- Bornes para o dispositivo de repetição de chamada.
6 CV1 CV2 Comutador de derivação a ser removido para ter
contacto limpo C. NO. no botão P1.
7A/7BJP1 Comutador de derivação para seleccionar a função chamada
à central (posição C)/Actuador geral (posição A) do botão P1.
Descrição dos botões:
A Botão de abertura da porta.
P1 Botão P1 chamada central/actuador geral/ botão para vários usos
disponível na bateria de bornes (P1 C1).
Limpar com um pano humedecido em água. Não utilizar álcool e
outros produtos agressivos.
