Indicazioni Generali Di Installazione E Funzionamento; Tabella Distanze Di Funzionamento; Funzionamento - Comelit Magiskit 8472MC Technisches Handbuch

La distanza massima totale tra il posto esterno e il monitor più lontano è 400 m (con amplificatore Art. 4833C).
La somma totale del numero di posti interni con stesso codice utente e del numero di dispositivi di ripetizione chiamata collegati ai suddetti posti interni
non può superare il numero di 4.
Connettere un solo dispositivo di ripetizione chiamata per ogni posto interno.
La distanza MAX del collegamento tra posto interno e dispositivo di ripetizione chiamata è di 20m; utilizzare cavo schermato per il collegamento e non
far passare i cavi in prossimità di carichi induttivi pesanti o cavi di alimentazione (230V / 400V).
Comelit Art. 4577 1 mm 2 (Ø 1,2 mm AWG 17)
0,5 mm 2
bus
Comelit Art. 4576-4578
1,5 mm 2
power
UTP5 cat. 5 0,2 mm 2 (Ø 0,5 mm AWG 24)
2
0,28 mm (Ø 0,6 mm AWG 23)
0,5 mm 2 (Ø 0,8 mm AWG 20)
1 mm 2 (Ø 1,2 mm AWG 17)
1 mm 2 (Ø 1,2 mm AWG 17)
1,5 mm 2 (Ø 1,4 mm AWG 15)
2,5 mm 2 (Ø 1,8 mm AWG 13)
D
1216
1215
B
C
1205/B
A
4882
4883
In caso di cortocircuito persistente sulla linea bus il posto esterno emette un tono di segnalazione intermittente.
Il visitatore quando preme il tasto di chiamata accende l'illuminazione del soggetto, aziona la suoneria interna di chiamata (se la funzione privacy non è
abilitata) e fa apparire l'immagine sul/sui monitor principale/i per circa 60".
La durata massima della conversazione tra posto esterno e posto interno è di 90''.
Al posto esterno si ha un tono di avvenuta chiamata; se in impianti con 2 o più ingressi all'atto della chiamata, il posto esterno emette un tono di occupato
invece che la replica della suoneria, significa che un'altra comunicazione è già in atto verso un altro posto esterno.
Per la programmazione di indirizzi utente diversi da quelli impostati di fabbrica (1 e 2) vedi pag. 9.
Per le funzionalità intercomunicanti del Sistema Magis Kit vedi pag. 11.
8

Indicazioni generali di installazione e funzionamento

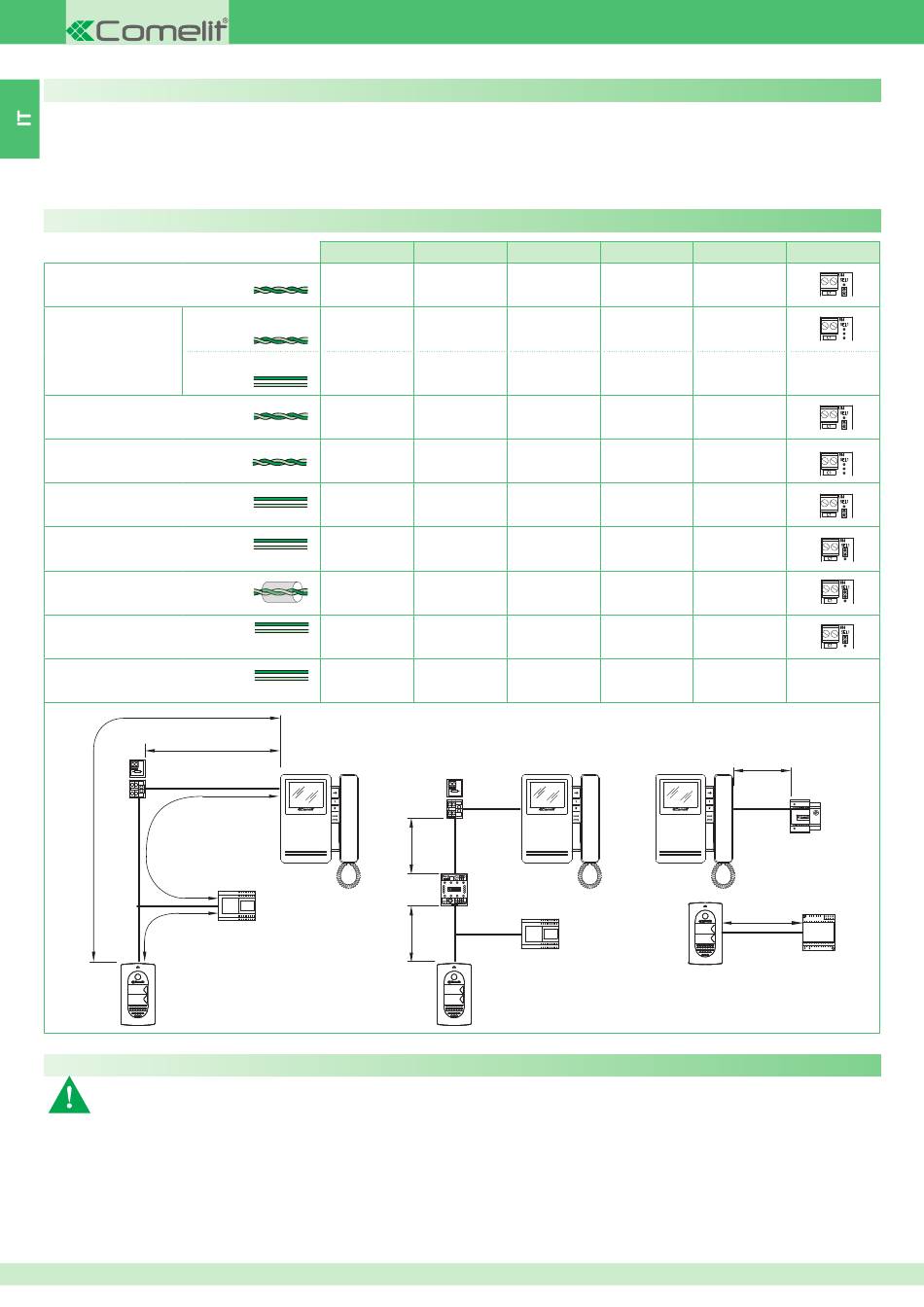

Tabella distanze di funzionamento

A/G MAX
50 m
(165 feet)
(Ø 0,8 mm AWG 20)
(Ø 1,4 mm AWG 15)
75 m
(245 feet)
5 m
(15 feet)
25 m
(85 feet)
50 m
(165 feet)
50 m
(165 feet)
75 m
(245 feet)
100 m
(330 feet)
F
F
B/E MAX C MAX
50 m 200 m
(165 feet) (655 feet)
25 m 200 m
(85 feet) (655 feet)
100 m
(330 feet)
190 m
(625feet)
190 m
(625 feet)
25 m 190 m
(85 feet) (625 feet)
50 m 190 m
(165 feet) (625 feet)
50 m 120 m
(165 feet) (395 feet)
100 m 190 m
(330 feet) (625 feet)
150 m 190 m
(495 feet) (625 feet)
1216
1215
4833C
1205/B
4882
4883

Funzionamento

D MAX F MAX
100 m 150 m
(330 feet) (495 feet)
100 m 150 m
(330 feet) (495 feet)
60 m 150 m
(195 feet) (495 feet)
60 m 150 m
(195 feet) (495 feet)
60 m 150 m
(195 feet) (495 feet)
60 m 150 m
(195 feet) (495 feet)
40 m 100 m
(130 feet) (330 feet)
60 m 150 m
(195 feet) (495 feet)
60 m 150 m
(195 feet) (495 feet)
E
1212/B
G
4882
4883
Art. 1216
2
2
2
1
1
1
1395
