MSK/FC Ligação de telefones intercomunicadores suplementares em cascata do monitor ............................................................................... 124
SB/X3 Utilização do botão P1 para vários usos (Art. 2608) ................................................................................................................................. 124
SB2V/AAK Ligação de dispositivos de repetição da chamada (Art. 1229 ou Art. 1122/A) .................................................................................. 125
Variante para ligação da campainha externa ....................................................................................................................................................... 125
Utilização da entrada IN1 como contacto para a indicação
fecho entre IN1 e CFP2 ....................................................................................................................................................................................... 126
Utilização da entrada IN1 como contacto para a indicação
presença de tensão comparativamente a IN2 ..................................................................................................................................................... 126
SB2/AAM2 Utilização do botão P1 para vários usos ........................................................................................................................................... 127
SMK/EC Ligação do relé actuador Art. 1256 ....................................................................................................................................................... 127
Utilização da rede RC para fi ltrar a fechadura nos contactos do relé ................................................................................................................. 128
Variante de ligação da abertura da porta local com tempo programado ............................................................................................................. 128
SMK/SNP Variante com fechadura de segurança e alimentação suplementar ................................................................................................... 129

Generalidades

Os Kits vídeo-intercomunicadores bifamiliares Art. 8472MC podem ser utilizados em edifícios familiares ou comerciais onde for necessário um controlo
eficiente do acesso através de simples operações de instalação.
De facto, são suficientes 2 condutores entre o posto externo e o(s) monitor(es) interno(s) para activar o sistema (chamada, som, vídeo, acendimento
automático), 2 fios para alimentar o posto externo e a fechadura eléctrica e 2 fios para alimentar o posto interno vídeo-intercomunicador.
Adicionalmente, a Comelit disponibiliza uma série de acessórios que resolve facilmente todas as exigências da instalação e para além de acessórios
interessantes do tipo padrão, é possível aumentar a instalação adicionando vídeo-intercomunicadores e/ou telefones intercomunicadores e/ou postos
externos. Deste modo, é possível chegar a um máximo de 2 postos externos com 8 postos internos entre telefones intercomunicadores e vídeo-
intercomunicadores para a configuração bifamiliar.
Através de configurações apropriadas é possível realizar comunicações de intercomunicação monofamiliares (isto é, entre utilizadores com o mesmo
código de utilizador), utilizando quer vídeo-intercomunicadores, quer telefones intercomunicadores.
Podem ser ligados kits adicionais a uma porta principal Simplebus e/ou a uma central Art. 1998A.

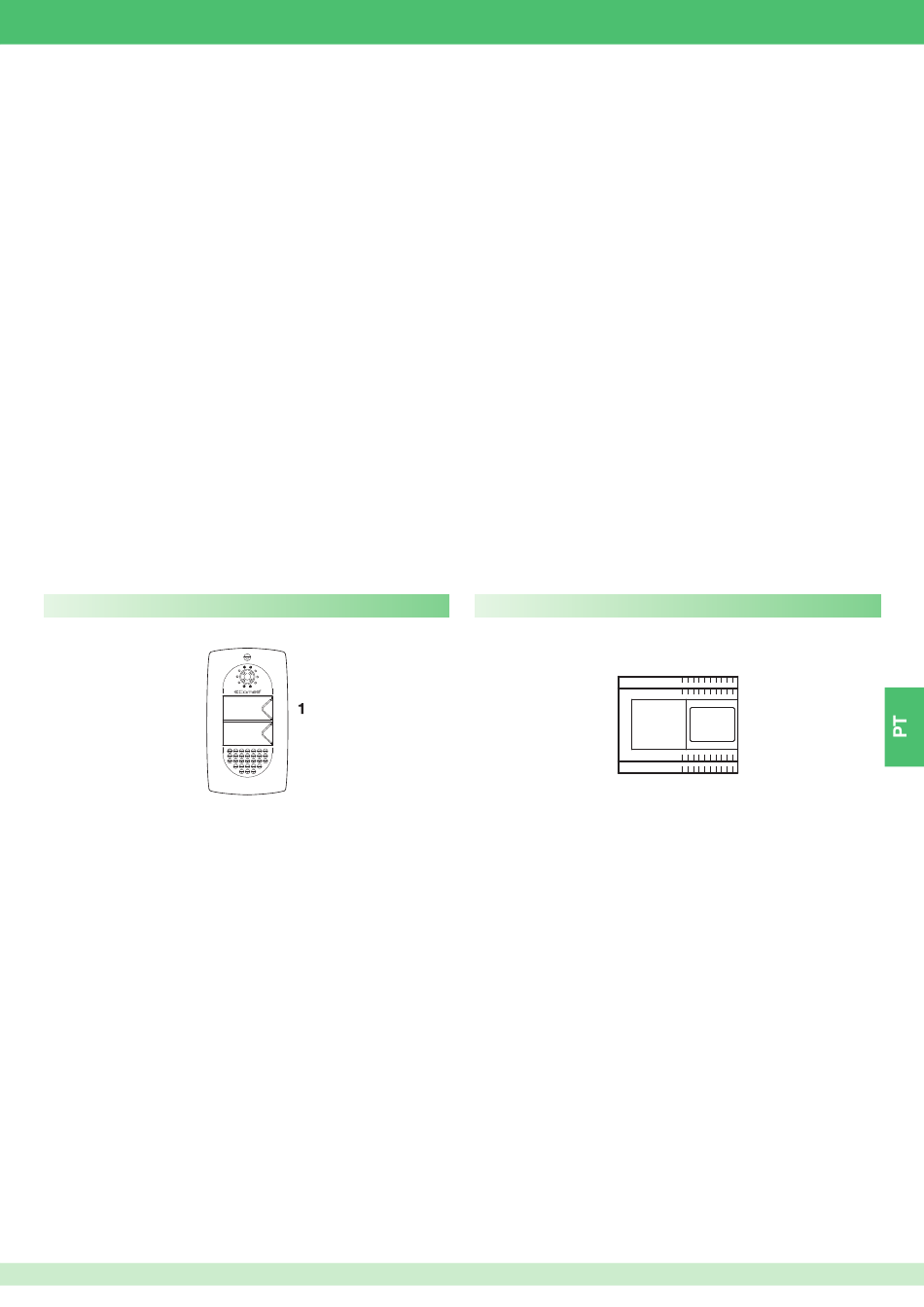

Posto externo

Características técnicas
Ligação ao monitor com 2 fios para áudio, vídeo, abertura da porta e
chamada, e 2 fios para alimentação do Art. 1205/B.
Câmara orientável de alta sensibilidade com sensor CCD 1/3"'.
Iluminação com luzes indicadoras brancas (6 LED).
Cartões porta nomes com iluminação por luz indicadora.
Regulação do volume microfone e altifalante.
Dimensão da caixa de embutir: 176,5x95,5x35 mm.
Os botões do Art. 4883 são configurados na fábrica para realizar a
chamada aos endereços 1 (botão alto) e 2 (botão baixo).
Dimensão do posto externo: 176,5x95,5x35 mm.
Descrição da bateria de bornes
LL ligação do monitor (vídeo, chamada, áudio, abertura da porta).
~ ~ alimentação do posto externo.
RTE entrada abertura da porta local com temporizador.
SE. NC. - SE NO. - SE C. Ligação da fechadura eléctrica.

Art. 4883

2
LUZ INDICADORA/ALARME/ABERTURA DA PORTA/ACTUADOR
LUZ INDICADORA/ALARME/ABERTURA DA PORTA/ACTUADOR
Características técnicas
O transformador possui 2 saídas: uma para alimentar o posto externo e a
fechadura eléctrica, e outra para alimentar o monitor.
Dimensões: 105x95x65 mm (6 módulos DIN).
Fusível de protecção 500 mA retardado.
Descrição da bateria de bornes
AC230V entrada da tensão de rede.
~~ saída AC para posto externo e fechadura eléctrica.
+ - saída de 20V DC para alimentação do monitor.
. Activação perante
. Activação na

Art. 1205/B
