TÉCNICO TÉCNICO Manuale tecnico Magis Kit B/N monofamiliare Art. 8471MB Technical manual for single-family Magis Kit B/W Art. 8471MB Manuel technique Magis Kit N/B un usager Art. 8471MB Technische handleiding Magis Kit Z/W eengezinswoning Art. 8471MB Technisches Handbuch Magis Kit S/W Türsprechanlage für Einfamilienhaus Art.
Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Jumper da rimuovere per avere contatto pulito C.NO. sul pulsante P1. 7A/7B JP1 Descrizione pulsanti: Pulire con un panno inumidito con acqua. Evitare Alcool e altri prodotti aggressivi. Installazione citofono Art. 2608...
Indicazioni generali di installazione e funzionamento Tabella distanze di funzionamento A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power...
Descrizione impostazioni e funzionamento pulsanti Impostazione monitor Art. 6401E e citofono Art. 2608 S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 ndirizzo di chiamata Chiamata a centralino TAB. A Indirizzi di montante Codice Chiamata intercomunicante monofamiliare Descrizione funzione Pulsanti...
Monitor supplementari principali o secondari Art. 1205/B Art. 1212/B Rispondendo alla chiamata del posto esterno da un videocitofono secondario Configurazioni pulsanti di default DIP S2 con Art. 6433, 6434 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb INTb...
Programmazioni pulsanti per attuatore generico o indirizzato DIP S2 con Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INDIRIZZO PROG Esempio: » il led (verde) si accende. » tono di conferma in cornetta. » il led (verde) lampeggia. »...
TAB. C Indirizzi di montante *NOTA: il codice 240 è riservato per il centralino di portineria Reset programmazione S1/S2/LED1 DIP ON S2, S1 5 sec 2 sec Configurazioni di fabbrica:...
Programmazione diretta chiamata intercomunicante Variazione suonerie monitor Fase 1: ingresso in programmazione Operatore 1 e Operatore 2 eseguono le seguenti operazioni su 2 posti interni: »ll posto interno emette 1 tono. »Il led verde lampeggia. »Il posto interno entra in fonica. »A questo punto i 2 operatori sono in comunicazione tra di loro.
Programmazioni speciali Art. 4880 Serratura Funzioni impianto Ripristino default BEEP!
Seite 17
Warning: Comelit Group S.p.A. General information ......................................18 External unit ......................................... 18 Art. 4880 ..........................................18 Art. 1205/B ..........................................18 Installing the external unit ....................................19 Internal units ......................................... 20 Mounting the Magis internal unit ..................................20 Removing the monitor ......................................20 Art.
General information External unit Art. 4880 Art. 1205/B Technical characteristics Technical characteristics Description of terminal block Description of terminal block SE. NC. - SE NO. - SE C.

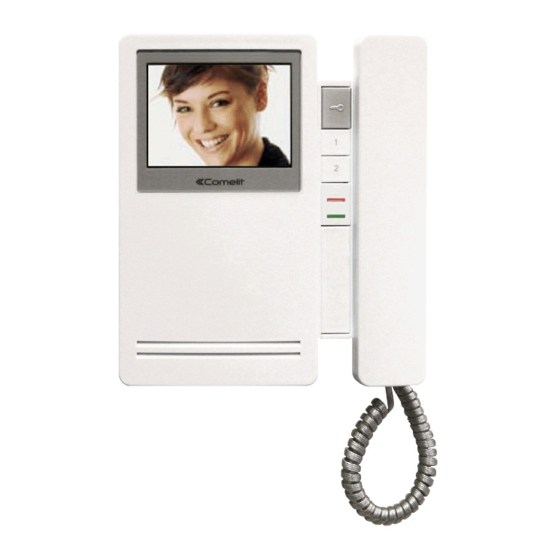

Art. 6401E Monitor description: Description of buttons: Description of monitor DIP 7 OFF. DIP 8: CFP1 CFP2 P1 C1 To have a C.NO. contact (24 V-100 mA max.), move jumpers CV3 4 SW3 and CV4. to position B. S+ S- 5 CV3 CV4 2 S1 3 S2...
Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Jumpers to be removed in order to have potential-free C. NO contact on button P1. 7A/7B JP1 Description of buttons: Clean using a damp cloth. Do not use alcohol or other aggressive products.
General installation and operating instructions Operating distances table A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power 190 m...
Description of button functions and settings Settings for monitor Art. 6401E and Style door-entry phone S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 call address TAB. A Riser addresses Code Call from the external unit Description of functions Door opener:...
Programming buttons for generic or coded actuator DIP S2 with Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADDRESS PROG Example: » the LED (green) lights up. » confirmation tone in handset. » the LED (green) flashes. »...
Direct programming of intercom call Monitor ringtone selection Step 1: enter programming mode Operator 1 and Operator 2 carry out the following procedures on 2 internal units: » The internal unit emits 1 tone. » The green LED flashes. » The internal unit enters audio mode. »...
Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Cavalier à retirer pour avoir un contact libre C.NO. sur le bouton P1. 7A/7B JP1 Description boutons : Nettoyer avec un chiffon humidifié avec de l’eau. Éviter d’utiliser de l’alcool ou d’autres produits agressifs.
Indications générales d’installation et fonctionnement Tableau distances de fonctionnement A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power 190 m...
Programmation des boutons pour actionneur générique ou particulier DIP S2 avec Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE PROG Exemple : » la Led (verte) s'allume. » tonalité de confirmation dans le combiné. »...
TAB. C Adresse de montant *REMARQUE : le code 240 est réservé au standard de conciergerie Reset de programmation S1/S2/LED1 DIP ON S2, S1 5 sec 2 sec Configurations d'usine :...
Programmation directe appel intercommunicant Variation sonnerie moniteur Phase 1 : entrée en programmation L'opérateur 1 et l'opérateur 2 effectuent les opérations suivantes sur 2 postes intérieurs : » Le poste intérieur émet 1 tonalité. » La Led verte clignote. » Le poste intérieur se met en phonie. »...
Algemeen Entreepaneel Art. 4880 Art. 1205/B Technische gegevens Technische gegevens Beschrijving van het aansluitblok Beschrijving van het aansluitblok SE. NC. - SE NO. - SE C.
Art. 6401E Beschrijving van de monitor: Beschrijving van de drukknoppen: Montage interne aansluiting Magis DIP 7 OFF. DIP 8: CFP1 CFP2 P1 C1 Voor een C.NO.-contact (max. 24V-100mA) zet u de jumpers CV3 4 SW3 en CV4 op stand B. S+ S- 5 CV3 CV4 2 S1...
Art. 2608 CFP CFP P1 C1 S+ S- K 6 CV1 CV2 Jumper, te verwijderen om drukknop P1 C. NO potentiaalvrij te maken. 7A/7B JP1 Beschrijving van de drukknoppen: Reinigen met een met water bevochtigde doek. Vermijd het gebruik van alcohol en andere agressieve producten. Installatie deurtelefoon Art.
Algemene aanwijzingen voor de installatie en de werking Tabel afstanden A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power...
Beschrijving van de instellingen en werking van de knoppen Instellingen monitor Art. 6401E en Style-intercom S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 oproepadres TAB. A Adressen van de stamleiding Inkomende oproep Code Intercomoproep eengezinswoning...
Programmering drukknoppen voor algemene of geadresseerde relaissturing DIP S2 met Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRES PROG Voorbeeld: » de led (groen) gaat aan. » bevestigingstoon in de hoorn. » de led (groen) knippert. »...
TAB. C Adressen van de stamleiding *OPMERKING: de code 240 is gereserveerd voor de portierscentrale Reset van de programmierung S1/S2/LED1 DIP ON 5 sec 2 sec Fabrieksinstellingen:...
Directe programmering van de intercomoproep Wijzigen van de beltonen van de monitor Fase 1: toegang tot programmering Operator 1 en Operator 2 voeren dezelfde handelingen uit op 2 binnentoestellen: 3. Houd de knoppen 1 en 2 gedurende 3 sec. ingedrukt. »...
Allgemeines Außenstelle Art. 4880 Art. 1205/B Technische Daten Technische Daten Beschreibung der Klemmenleiste Beschreibung der Klemmenleiste SE. NC. - SE NO. - SE C.
Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Jumper sind zu entfernen, um einen potentialfreien Schließer an Taste P1 herzustellen. 7A/7B JP1 Beschreibung der Tasten: Das Gerät mit einem feuchten Tuch reinigen. Dazu keinen Alkohol oder ähnliche aggressive Substanzen verwenden. Installation der Innensprechstelle Art.
Allgemeine Installations- und Betriebshinweise Tabelle der zulässigen Entfernungen der Geräte A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power...
Tastenprogrammierung für allgemeine oder codierte Relaissteuerung DIP S2 mit Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE PROG Beispiel: Tabelle C » Die (grüne) LED blinkt. » Die (grüne) LED leuchtet auf. » Bestätigungston im Hörer. BEISPIEL: »...
TAB. C Adressen der Steigleitung *HINWEIS: Teilnehmercode 240 ist für die Pförtnerzentrale reserviert Reset de Programmierung S1/S2/LED1 DIP ON 5 sek 2 sek Werkseitige Voreinstellungen:...
Direkte Programmierung des Internrufs Änderung der Monitor-Ruftöne Phase 1: Programmierung aufrufen Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus: » Die Innensprechstelle gibt einen Signalton ab. » Die (grüne) LED blinkt. » Die Innensprechstelle aktiviert eine Sprechverbindung. »...
Generalidades Unidad externa Art. 4880 Art. 1205/B Características técnicas Características técnicas Descripción de la regleta de conexiones Descripción de la regleta de conexiones SE. NC. - SE NO. - SE C.
Art. 6401E Descripción del monitor: Descripción de los pulsadores: Descripción del monitor DIP 7 OFF. DIP 8: CFP1 CFP2 P1 C1 Para obtener un contacto normalmente abierto (24 V - 100 mA 4 SW3 máx.) poner los puentes CV3 y CV4 en posición B. S+ S- 5 CV3 CV4 2 S1...
Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Puentes que se han de quitar para obtener un contacto libre de potencial normalmente abierto en el pulsador P1. 7A/7B JP1 Descripción de los pulsadores: Limpiar con un paño humedecido en agua. Evitar alcohol y otros productos agresivos.
Indicaciones generales de instalación y funcionamiento Tabla de las distancias de funcionamiento A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m...
Descripción de las configuraciones y del funcionamiento de los pulsadores Configuración del monitor Art. 6401E y telefonillo Style S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 dirección de la llamada Llamada a la centralita TAB.
Programación de los pulsadores para actuador genérico o asignado a una dirección DIP S2 con Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 DIRECCIÓN PROG Ejemplo: » el led (verde) se enciende. » tono de confirmación en el micro teléfono. »...
TAB. C Direcciones de la columna montante *NOTA: el código 240 está reservado a la centralita de conserjería Reset del la programación S1/S2/LED1 DIP ON 5 sec 2 sec Configuraciones de fábrica:...
Programación directa de la llamada intercomunicante Variación de los tonos de llamada del monitor Fase 1: acceso a la programación El operador 1 y el operador 2 han de efectuar las siguientes operaciones en 2 unidades internas: » La unidad interna emite 1 tono. »...
Programaciones especiales Art. 4880 Cerradura Funciones de la instalación Restablecimiento predefinido BEEP!
Seite 92
Avisos Comelit Group S.p.A. Generalidades ........................................93 Posto externo ........................................93 Art. 4880 ..........................................93 Art. 1205/B ..........................................93 Instalação do posto externo ....................................94 Postos internos ........................................95 Montagem do posto interno Magis ..................................95 Remover o monitor ......................................95 Art.
Generalidades Posto externo Art. 4880 Art. 1205/B Características técnicas Características técnicas Descrição da bateria de bornes Descrição da bateria de bornes SE. NC. - SE NO. - SE C.
Art. 6401E Descrição monitor: Descrição dos botões: Descrição do monitor DIP 7 OFF. DIP 8: CFP1 CFP2 P1 C1 Para obter um contacto C.NO. (24 V-100 mA máx.) colocar os 4 SW3 comutadores de derivação CV3 e CV4 na posição B. 5 CV3 CV4 S+ S- 2 S1...
Art. 2608 CFP CFP P1 C1 S+ S- 6 CV1 CV2 Comutador de derivação a ser removido para ter contacto limpo C. NO. no botão P1. 7A/7BJP1 Descrição dos botões: Limpar com um pano humedecido em água. Não utilizar álcool e outros produtos agressivos.
Indicações gerais de instalação e funcionamento Tabela de distâncias de funcionamento A/G MAX B/E MAX C MAX D MAX F MAX Art. 1216 50 m 50 m 200 m 100 m 150 m 25 m 200 m 100 m 150 m 75 m 100 m power...
Descrição das configurações e funcionamento dos botões Configurações do monitor Art. 6401E e telefone intercomunicador Style S1-6 S1-7 S1-8 S1-5 S1-4 S1-3 S1-2 S1-1 S1-1 S1-2 S1-3 S1-4 S1-5 S1-1, S1-2, S1-3, S1-4 S1-5 endereço de chamada Chamada à central TAB.
Programações dos botões para o actuador geral ou com endereço DIP S2 com Art. 6433, 6434 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ENDEREÇO PROG Exemplo: » a luz indicadora (verde) acende-se. » som de confirmação no auscultador. »...
TAB. C Endereços da coluna *NOTA: o código 240 está reservado para a central de portaria Reinicialização da programação S1/S2/LED1 DIP ON 5 sec 2 sec Configurações de fábrica:...
Programação directa da chamada de intercomunicação Variante das campainhas do monitor Fase 1: entrada em programação Operador 1 e operador 2 realizam as seguintes operações nos 2 postos internos: 4. O posto interno emite 1 som. » A luz indicadora verde pisca. »...
Seite 107
Grundanschlussplan für Einfamiliensets Art. 8471MB. Inbetriebnahme/Spannungsprüfung an der Anlage in Standby. Esquema básico para kits unifamiliares Art. 8471MB. Puesta en funcionamiento / comprobación de las tensiones con la instalación en reposo. Esquema básico para kits monofamiliares Art. 8471MB. Colocação em funcionamento/controlo das tensões da instalação em pausa.
Seite 108
Schema per kit monofamiliari Art. 8471MB ampliati con un secondo Art. 4880 Diagram for single-family kits Art. 8471MB extended with a second Art. 4880 Schéma pour kit un usager Art. 8471MB amplifié par un second Art. 4880 Schema voor kit eengezinswoning Art. 8471MB uitgebreid met een tweede Art. 4880 Plan für Einfamilien-Set Art.
Seite 109
MSK/012/A Schema per kit monofamiliare con alimentatore aggiuntivo Art. 1395 Diagram for single-family kit with additional power supply unit Art. 1395 Schéma pour kit un usager avec alimentateur complémentaire Art. 1395 Schema voor kit voor eengezinswoningen met extra voedingstransformator Art. 1395 Schaltplan für Einfamilienset mit zusätzlichem Netzteil Art.
Seite 110
MSK/015 Utilizzo modulo telecamera scorporata Art. 1259/A Einsatz des separaten Kameramoduls Art. 1259/A Use of remote camera module Art. 1259/A Uso del módulo telecámara separada Art. 1259/A Emploi module caméra déportée Art. 1259/A Utilização do módulo da câmara separada Art. 1259/A Gebruik module voor externe camera Art.
Seite 111
SB2/AAQ Collegamento amplificatore video Art.4833/A Anschluss Videosignalverstärker Art. 4833/A Connection of video amplifier Art. 4833/A Conexión del amplificador vídeo Art. 4833/A Connexion amplificateur vidéo Art. 4833/A Ligação do amplificador vídeo Art. 4833/A Aansluiting van de videoversterker Art. 4833/A MSK/HA Aggiunta di un monitor principale in parallelo. Collegamento in cascata Addition of a main monitor in parallel.
Seite 112
MSK/I Aggiunta di un monitor principale in parallelo. Collegamento in derivazione Addition of a main monitor in parallel. Branch connection Adjonction d'un moniteur principal en parallèle. Connexion en dérivation Toevoeging van een hoofdmonitor. Afgetakte aansluiting Zusätzliche Installation eines Hauptmonitors in Parallelschaltung, Abzweigverbindung Adición de un monitor principal en paralelo.
Seite 113
MSK/CI Collegamento in cascata di 1 monitor principale e di 1 monitor secondario con lo stesso codice utente Cascade connection of 1 main monitor and 1 secondary monitor with the same user code Connexion en cascade d'1 moniteur principal et 1 moniteur secondaire avec le même code usager Aansluiting in cascade van1 hoofdmonitor en 1 secundaire monitor met dezelfde gebruikerscode Kaskadenverbindung 1 Hauptmonitors und 1 Nebenmonitors mit gleichem Benutzercode Conexión en cascada de 1 monitor principal y 1 monitor secundario con el mismo código de usuario...
Seite 114
MSK/AD Collegamento citofoni aggiuntivi in cascata dal monitor Connection of additional door-entry phones with cascade connection from monitor Connexion combinés parlophoniques supplémentaires en cascade du moniteur Aansluiting in cascade van extra deurtelefoons vanaf de monitor Anschluss zusätzlicher Sprechstellen in Kaskadenschaltung vom Monitor Conexión de telefonillos adicionales en cascada desde el monitor Ligação de telefones intercomunicadores suplementares em cascata do monitor MSK/F...
Seite 115
SB/X3 Utilizzo per usi vari del pulsante P1 (Art. 2608) Verwendung von Taste P1 für sonstige Funktionen (Art. 2608) Use for various purposes of button P1 (Art. 2608) Pulsador P1 para varios usos (Art. 2608) Utilisation pour usages divers du bouton P1 (Art. 2608) Utilização do botão P1 para vários usos (Art.
Seite 116
Variante collegamento chiamata fuori porta Anschlussvariante Rufsignale der Außensprechstellen Floor door call connection variant Variante con conexión para llamada timbre de planta Variante connexion appel palier Variante para ligação da campainha externa Variant met aansluiting van een etagebel * 20 m MAX * 20 m MAX * 20 m MAX * 20 m MAX...
Seite 118
GK/AAG Variante collegamento apriporta locale temporizzato Variante mit Anschluss der zeitgesteuerten lokalen Türoffnertaste Variant to connect the timed local lock button (request to exit) Variante con conexión abrepuertas local temporizado Variante pour connecter le bouton de commande de gâche local Variante de ligação da abertura da porta local com tempo temporisé...
Seite 119
Utilizzo della rete RC per filtro serratura sui contatti del relè Using the RC network for door lock filter on relay contacts Utilisation du réseau RC pour filtre gâche sur les contacts du relais Gebruik van het RC-net voor storingsfilter op de contacten van het relais Verwendung des RC-Glieds als Türöffner-Filter an den Relaiskontakten Uso de la red RC para el filtro de la cerradura en los contactos del relé...
