SB/X3 Utilizzo per usi vari del pulsante P1 (Art. 2608) ........................................................................................................................................ 124
SB2V/AAK Connessione di dispositivi di ripetizione di chiamata (Art. 1229 o Art. 1122/A) ................................................................................. 125
Variante collegamento chiamata fuori porta ......................................................................................................................................................... 125
Utilizzo ingresso IN1 come contatto per segnalazione
Utilizzo ingresso IN1 come contatto per segnalazione
SB2/AAM2 Utilizzo per usi vari del pulsante P1 ................................................................................................................................................... 127
SMK/EC Collegamento relé attuatore Art. 1256 ................................................................................................................................................... 127
Utilizzo della rete RC per fi ltro serratura sui contatti del relè ............................................................................................................................... 128
Variante collegamento apriporta locale temporizzato........................................................................................................................................... 128
Variante con serratura di sicurezza e alimentazione aggiuntiva .......................................................................................................................... 129
Generalità
I Kit video citofonici bifamilare Art. 8472MC sono utilizzabili in edifici civili o terziari dove è richiesto un'efficace controllo di accesso a fronte di semplici
operazioni di installazione.
Infatti bastano 2 conduttori tra il posto esterno e il/i monitor interni per attivare il sistema (chiamata, fonica, video, autoaccensione), più 2 fili per alimentare
il posto esterno e l'elettroserratura e 2 fili per alimentare il posto interno videocitofonico.
È disponibile inoltre una vasta gamma di accessori per risolvere facilmente ogni esigenza di impianto; infatti oltre a interessanti accessori di tipo standard
è possibile ampliare l'impianto aggiungendo videocitofoni e/o citofoni e/o posti esterni. In questo modo si può raggiungere un massimo 2 posti esterni con
8 posti interni tra Citofoni e Videocitofoni (4 per Pulsante di chiamata) per la configurazione bifamiliare.
Tramite opportune impostazioni è possibile effettuare comunicazioni intercomunicanti monofamiliari (cioè tra utenti con il medesimo codice utente)
utilizzando sia videocitofoni che citofoni.
Più Kit possono essere connessi a una porta principale Simplebus e/o a un centralino Art. 1998A.

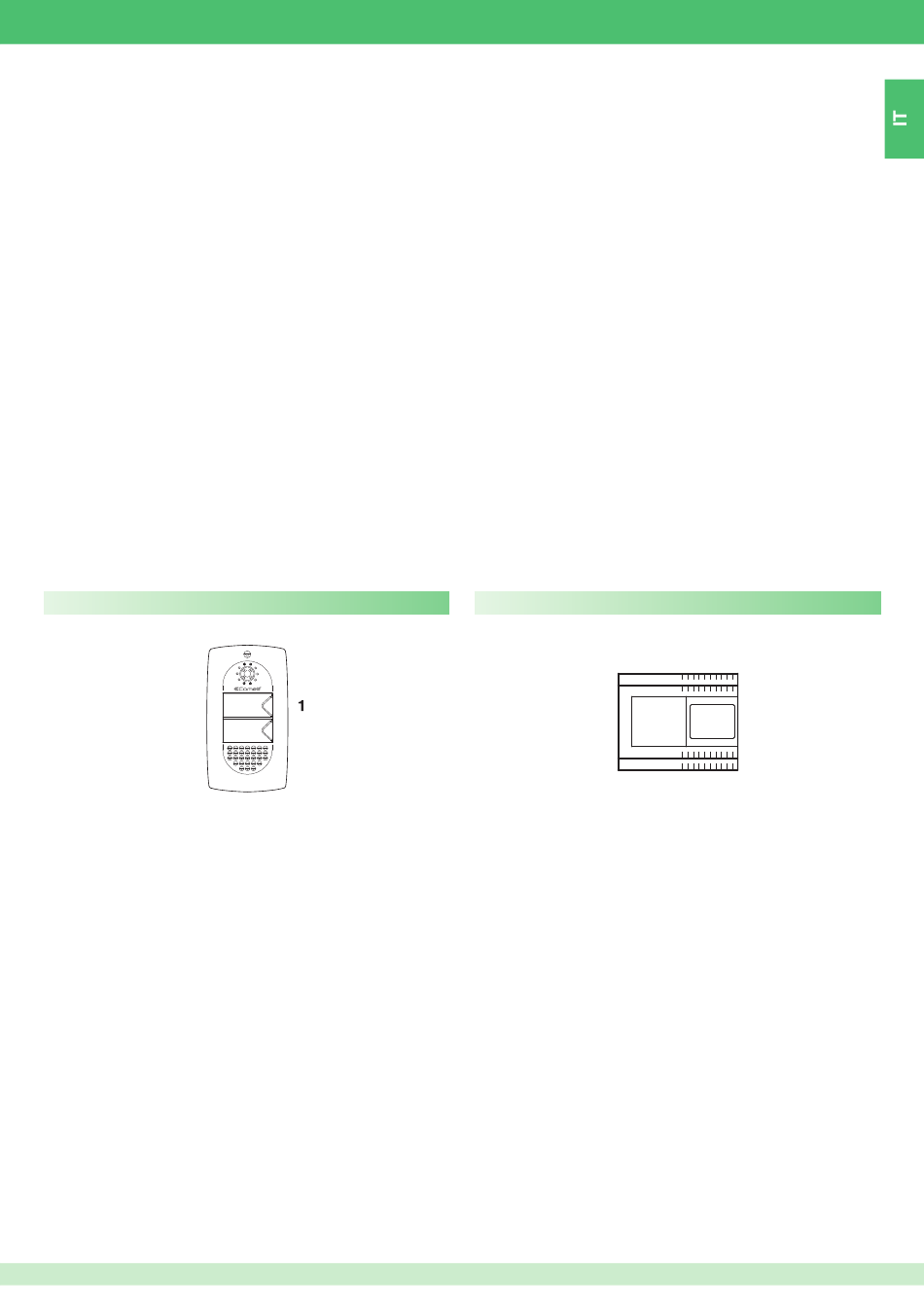

Posto esterno

Art. 4883

Caratteristiche tecniche

Connessione al monitor con 2 fili per audio, video, apriporta e chiamata
più 2 fili per alimentazione da Art. 1205/B.
Telecamera orientabile ad alta sensibilità con sensore CCD 1/3".
Illuminazione LED bianchi (6 LED).
Cartellini portanome con illuminazione a LED.
Regolazione volume microfono e altoparlante.
Dimensione scatola da incasso: 176,5x95,5x35 mm.
I pulsanti dell'Art. 4883 è impostato di fabbrica per effettuare la chiamata
agli indirizzi 1 (pulsante alto) e 2 (pulsante basso).
Dimensione posto esterno: 176x95x15 mm.
Descrizione morsettiera
LL connessione monitor (video, chiamata, fonica, apriporta).
- RTE ingresso apriporta locale temporizzato.
~ ~ alimentazione posto esterno.
SE. NC. - SE NO. - SE C. connessione elettroserratura.
LED/ALLARME/APRIPORTA/ATTUATORE
LED/ALLARME/APRIPORTA/ATTUATORE
2
. Attivazione in chiusura verso CFP2 .................. 126
. Attivazione in presenza di tensione rispetto a IN2 ...............126

Art. 1205/B

Caratteristiche tecniche
Il trasformatore prevede 2 uscite: una per alimentare il posto esterno e
l'elettroserratura, l'altra per alimentare il monitor.
Dimensioni: 105x85x85 mm (6 moduli DIN).
Fusibile di protezione 500mA ritardato.
Descrizione morsettiera
AC230V ingresso tensione di rete.
~~ uscita AC per posto esterno e elettroserratura.
+ - uscita 20V DC di alimentazione del monitor.
3
