Art. 6402E; Descripción Del Monitor - Comelit Magiskit 8472MC Technisches Handbuch

8
7
6
1
1 Regleta de conexiones para la instalación:
+ - Bornes para alimentación.
L L Bornes de conexión a la línea Bus.
CFP1 CFP2 Entrada para llamada timbre de planta.
P1 C1 Bornes pulsador 1 para diferentes servicios.
Para obtener un contacto normalmente abierto (24 V - 100 mA
máx.) poner los puentes CV3 y CV4 en posición B.
S+ S- Bornes para el dispositivo de repetición de llamada.
IN1 IN2 Entrada LED (programable).
2 S1 Microinterruptores para programar el código de usuario.
3 S2 Microinterruptores para programar los pulsadores y las funciones
(identifi cado por un triángulo rojo en un ángulo):
DIP 1-2-3-4 para programar las funciones de los pulsadores.
DIP 5-6 para acceder a la programación.
DIP 7 para controlar la tensión de alimentación (véanse los esquemas y
86 86

Art. 6402E

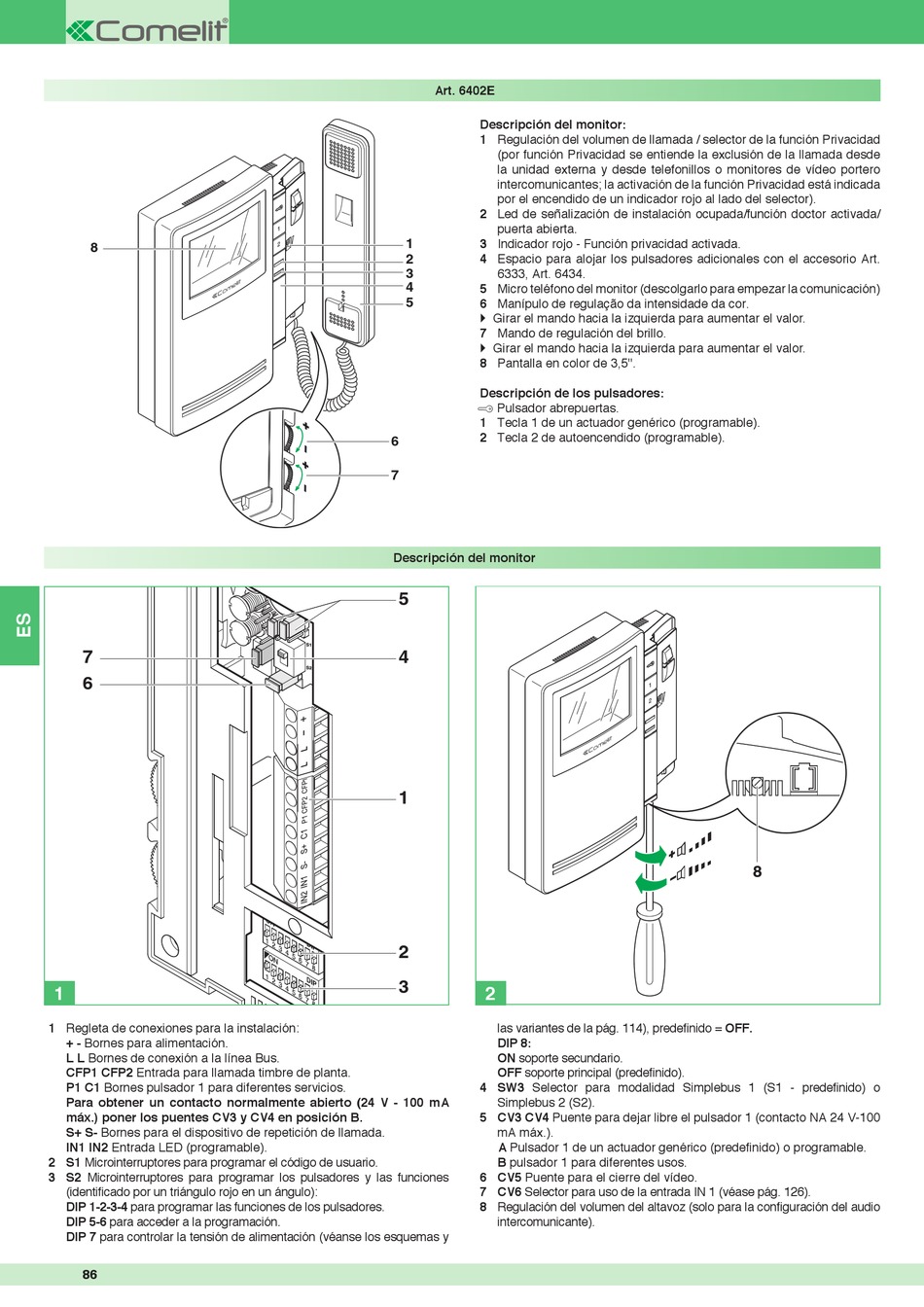

Descripción del monitor:
1 Regulación del volumen de llamada / selector de la función Privacidad
2 Led de señalización de instalación ocupada/función doctor activada/
1
3 Indicador rojo - Función privacidad activada.
4 Espacio para alojar los pulsadores adicionales con el accesorio Art.
2
3
4
5 Micro teléfono del monitor (descolgarlo para empezar la comunicación)
5
6 Manípulo de regulação da intensidade da cor.
7 Mando de regulación del brillo.
8 Pantalla en color de 3,5''.
Descripción de los pulsadores:
A Pulsador abrepuertas.
1 Tecla 1 de un actuador genérico (programable).
2 Tecla 2 de autoencendido (programable).
6
7
Descripción del monitor
5
S1
4
S2
1
2
3
4 SW3 Selector para modalidad Simplebus 1 (S1 - predefi nido) o
5 CV3 CV4 Puente para dejar libre el pulsador 1 (contacto NA 24 V-100
6 CV5 Puente para el cierre del vídeo.
7 CV6 Selector para uso de la entrada IN 1 (véase pág. 126).
8 Regulación del volumen del altavoz (solo para la confi guración del audio
(por función Privacidad se entiende la exclusión de la llamada desde
la unidad externa y desde telefonillos o monitores de vídeo portero
intercomunicantes; la activación de la función Privacidad está indicada
por el encendido de un indicador rojo al lado del selector).
puerta abierta.
6333, Art. 6434.
Girar el mando hacia la izquierda para aumentar el valor.
Girar el mando hacia la izquierda para aumentar el valor.
2
las variantes de la pág. 114), predefi nido = OFF.
DIP 8:
ON soporte secundario.
OFF soporte principal (predefi nido).
Simplebus 2 (S2).
mA máx.).
A Pulsador 1 de un actuador genérico (predefinido) o programable.
B pulsador 1 para diferentes usos.
intercomunicante).
8
