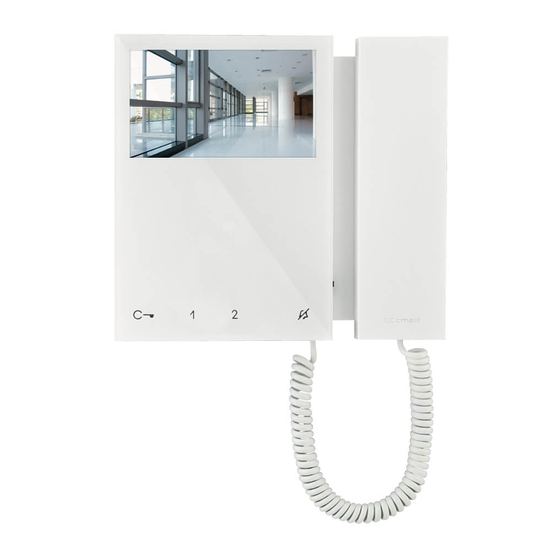

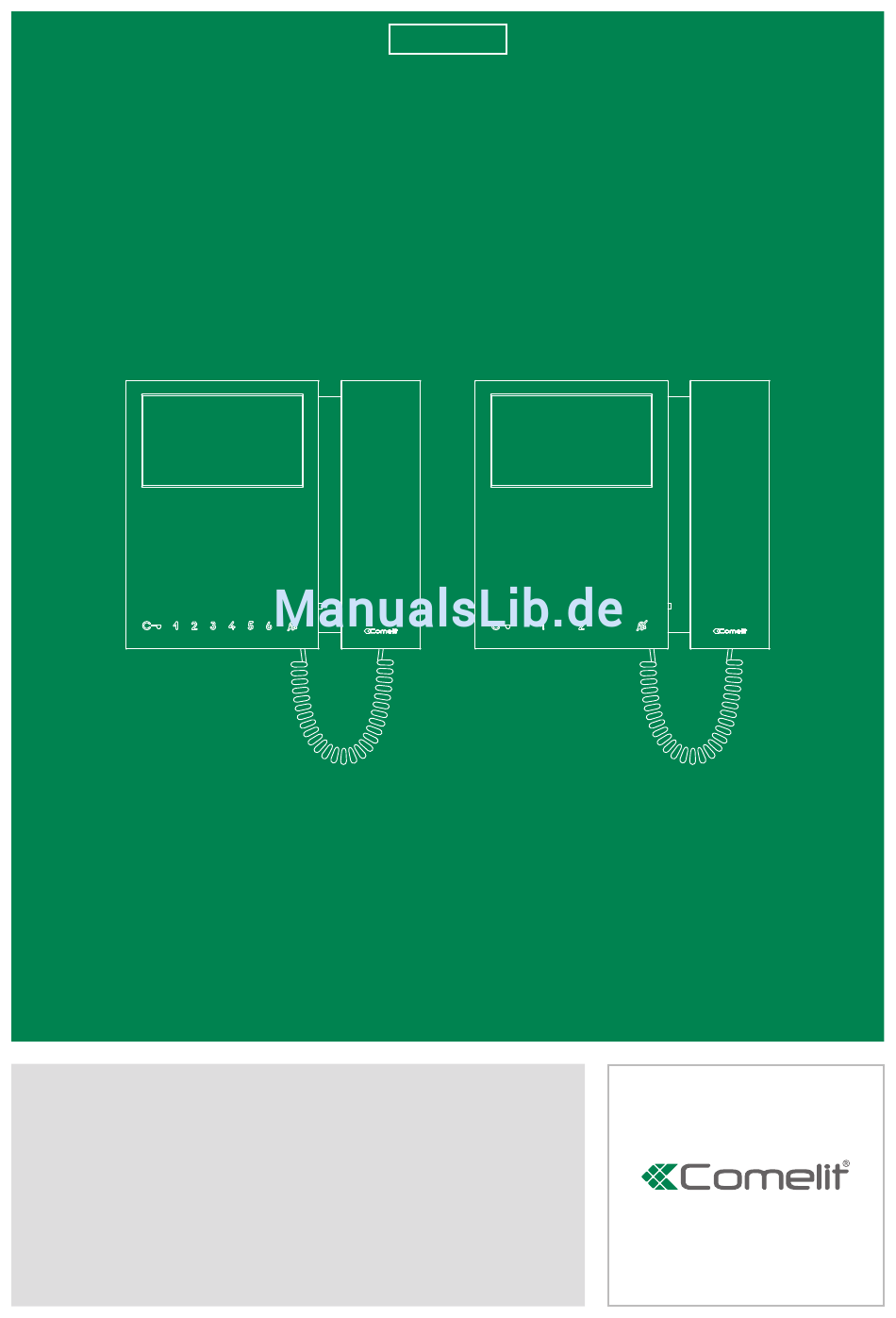

- Seite 1 TECHNISCHES HANDBUCH Videosprechstelle Mini mit Hörer Art. 6701 / 6700 Passion.Technology. Design.
-
Seite 2: Inhaltsverzeichnis
Hinweise Beschreibung des Monitors ............3 Beschreibung der Touch-Tasten .............4 Beschreibung der Anzeige-LEDs ............4 Technische Eigenschaften .............. 5 Art. 6700 ....................5 Art. 6701 ....................6 Installation ..................8 Ausbau der Klemme / Einbau der Klemme ..........9 Anschlüsse ..................9 Konfiguration des Monitors ............10 Basiskonfiguration der Touch-Tasten ...........10... -
Seite 3: Beschreibung Des Monitors
2. Farbeinstellung für Art. 6701 Kontrasteinstellung für Monitor S/W Art. 6700 f Zum Erhöhen der Helligkeit im Uhrzeigersinn drehen 3. LCD-Bildschirm 4,3’’ (Farbmonitor für Art. 6701, S/W für Art. 6700) 4. Einstellung der Ruflautstärke (hoch - mittel -niedrig) 5. Berührungsempfindliche Tasten 6. -
Seite 4: Beschreibung Der Touch-Tasten
Kontinuierliches Blinken: Gerät in Programmierung 4 Blitze: Anlage besetzt Der Monitor Art. 6701/6700 dient für die Verwendung in Farbanlagen im Abschnitt SB2, nach dem Mixer Art. 4888C; oder in Anlagen ohne Mixer vom Typ System 2-Draht-KIT oder mit Art. 1210... -
Seite 5: Technische Eigenschaften
Technische Eigenschaften Art. 6700 WESENTLICHE MERKMALE 6700W 6700W/BM Audio-/Videosystem Aufputzmontage Montage auf Tischkonsole Freisprechfunktion Nein Nein Funktion Induktionsschleife Displaytyp Displaygröße (Zoll) 4,3" 16/9 4,3" 16/9 Displayauflösung (H x V) 480x272pixel 480x272pixel S/W- oder Farbdisplay Produktfarbe Weiß RAL9003 Weiß RAL9003 Technologie Sensitive Touch Tasten insgesamt Zusätzliche Tasten... -
Seite 6: Art. 6701
TECHNISCHE EIGENSCHAFTEN 6700W 6700W/BM Netzspannung 22÷28Vdc 22÷28Vdc Max. Stromaufnahme (mA) IP Rating Temperaturbereich (°C) -5÷40 -5÷40 Relative Luftfeuchtigkeit beim Betrieb 25 - 75 % 25 - 75 % Video-Kodierung PAL / NTSC PAL / NTSC Produktgewicht (g) 0,65 0,65 Clamps L L CFP1 CFP2 L L CFP1 CFP2 Art. -
Seite 7: Einstellungen
EINSTELLUNGEN 6701B 6701B/BM 6701W 6701W/BM Lautstärkeregelung Lautsprecher Lautstärkeregelung Mikrofon Lautstärkeregelung Klingelton Display-Hellligkeitsregelung Display-Kontrastregelung Nein Nein Nein Nein Display-Farbeinstellung ALLGEMEINE INFO Produkthöhe (mm) Produktbreite (mm) Produkttiefe (mm) TECHNISCHE EIGENSCHAFTEN Netzspannung 22÷28Vdc 22÷28Vdc 22÷28Vdc 22÷28Vdc Max. Stromaufnahme (mA) IP Rating Temperaturbereich (°C) -5÷40 -5÷40 -5÷40... -
Seite 8: Installation
Installation 17,5 cm optionale Befestigung CLACK! CLACK! CLACK! -
Seite 9: Ausbau Der Klemme / Einbau Der Klemme
Ausbau der Klemme / Einbau der Klemme Anschlüsse STEIGLEITUNG VIDEOSPRECHSTELLE 6700W 1214/2C 6701W 6701B ETAGENRUF STEIGLEITUNG VIDEOSPRECHSTELLE MAX. 20 m - Zur Verbindung ein abgeschirmtes Kabel verwenden; die Kabel nicht in der Nähe von großen induktiven Lasten oder von Netzkabeln (230 V / 400 V) verlegen. IIm Fall mehrerer Innensprechstellen oder Monitorgrundplatten mit demselben Benutzercode die Taste CFP nur an ein Gerät anschließen;... -
Seite 10: Konfiguration Des Monitors
Konfiguration des Monitors Basiskonfiguration der Touch-Tasten Art. (6700W / 6700W/BM / 6701W / 6701W/BM ) + Art. 6733W / DIP S2 Art. 6701B / 6701B/BM DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb INTb INTb INTb NULL NULL NULL... -
Seite 11: Konfiguration Der Haupt- Und Der Zusätzlichen Innensprechstellen - Dip 8 Von S2
Konfiguration der Haupt- und der zusätzlichen Innensprechstellen - DIP 8 von S2 f Um eine Innensprechstelle als Hauptinnensprechstelle zu konfigurieren, den DIP 8 von S2 auf OFF stellen f Um eine Innensprechstelle als zusätzliche Innensprechstelle zu konfigurieren, den DIP 8 von S2 auf ON stellen. DIP 8 DIP 8 (S2) -
Seite 12: Erweiterte Konfiguration Des Monitors
Erweiterte Konfiguration des Monitors Hinweise Falls die Default-Konfigurationen (siehe Tabelle Basiskonfiguration der Touch-Tasten) nicht den Anforderungen entsprechen, können die Tasten wie nachstehend beschrieben umprogrammiert werden. Am Schluss die DIP-Schalter 1-2-3-4 von S2 auf Kombination 1111 stellen (Einstellung PROG in den Konfigurations- Tabellen “Erweiterte Konfiguration des Monitor”). -
Seite 13: Tastenprogrammierung Für Interngespräch
Tastenprogrammierung für Interngespräch Art. (6700W / 6700W/BM / 6701W / 6701W/BM ) + DIP S2 DIP S1 Art. 6733W Art. 6701B / 6701B/BM DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb INTb ADRESSE INTb INTb INTb PROG Beispiel 1 - alle Systeme (AUCH KIT!) - Allgemeiner Internruf Am Monitor mit Benutzercode 5 Programmierung P3= Interner Gruppenruf, P4= Intercom allgemein mit Adresse 9 Beispiel 2 - Selektivem Internruf... -
Seite 14: Direkte Programmierung Des Internrufs
Direkte Programmierung des Internrufs Ermöglicht die Programmierung der Interngespräche direkt an den Innensprechstellen. √ Erfordert 2 Installateure Phase 1: Programmierung aufrufen Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus: 1. Die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen 2. -
Seite 15: Tastenprogrammierung Für Allgemeine Oder Codierte Relaissteuerung
Tastenprogrammierung für allgemeine oder codierte Relaissteuerung Art. (6700W / 6700W/BM / 6701W / 6701W/BM ) + DIP S2 DIP S1 Art. 6733W Art. 6701B / 6701B/BM DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE PROG Beispiel: Am Monitor mit Benutzercode 5 Programmierung P1= allgemeine Relaissteuerung, P2= codierte Relaissteuerung mit Code 125 Notieren Sie die Einstellungen der DIP-Schalter 1. -
Seite 16: Tastenprogrammierung Für Andere Funktionen
Tastenprogrammierung für andere Funktionen Art. (6700W / 6700W/BM / 6701W / 6701W/BM ) + Art. 6733W DIP S2 Art. 6701B / 6701B/BM DIP 1 DIP 2 DIP 3 DIP 4 NULL NULL NULL NULL NULL NULL NULL PROG Legende Turöffnertaste Selbsteinschaltung Ruf an Haupt-Pförtnerzentrale –... -
Seite 17: Programmierung Range
Programmierung range Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen Die Arbeitsschritte 1 bis 4 ausführen S2 DIP Niedrigste Adresse 1 2 3 4 5 6 Bereich 0 0 0 0 1 0 eingabe des Codes, Adressiertabelle Höchste Adresse Bereich... -
Seite 18: Reset De Programmierung
Reset de Programmierung Werkseitige Voreinstellungen: • Tastenfunktionen abhängig von der Kombination DIP 1-2-3-4 von S2; • Keine Intercom-Adresse; • Keine Funktion Bereich und niedrigste/höchste Adressen; DIP OFF • Reset der Ruftöne. Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen S2 DIP DIP ON 1 2 3 4 5 6... - Seite 20 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
