PiCUS TreeQinetic Handbuch
5.8.2 Vibrationsalarm
Wird, während einer laufenden Messung, durch den Messwert eines der Sensormodule die
eingestellte Alarmgrenze überschritten, dann wird dies nicht nur grafisch auf den Live-Daten-
Seiten angezeigt, sondern der Vibrationsalarm des Mobilgerätes wird ausgelöst (falls
vorhanden).
5.8.3 Interne Berechnungen
5.8.3.1 Max. Zugkraft

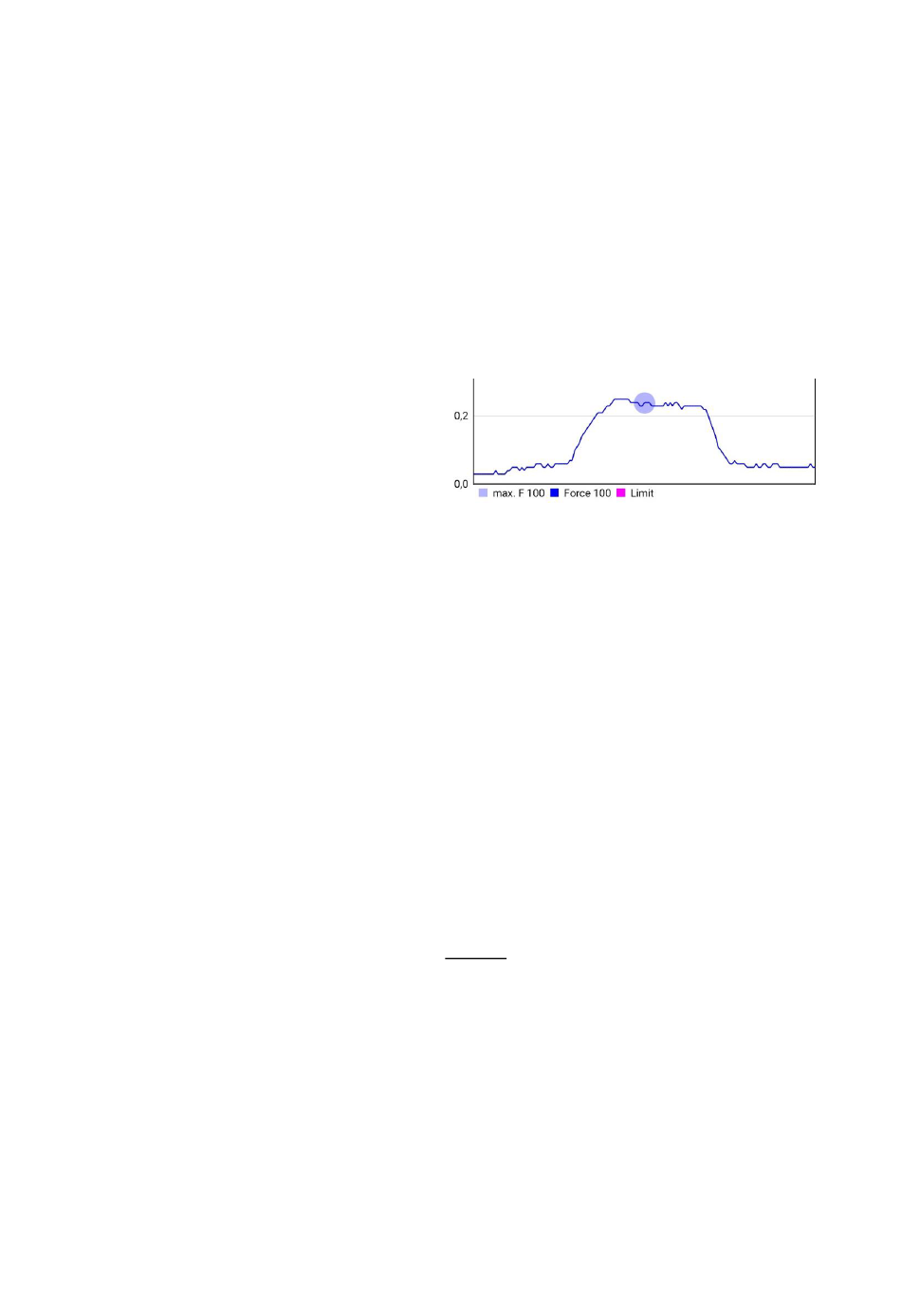

Die App ermittelt automatisch die maximale eingebrachte Zugkraft während der Messung.
Dieser Algorithmus ist dafür ausgelegt das typische Plateau am oberen Ende der
Belastungskurve zu erkennen und setzt den
Punkt der max. Kraft direkt hinter den ersten
Peak nach Erreichen des Plateaus. Als
Ergebnis wird dann die gemessene Kraft
über ein 5 Sekunden breites Fenster um
diesen Punkt herum gemittelt.
Das heißt, für eine optimale Berechnung sollte bei der Durchführung des Zugversuchs auch
ein solches Plateau erzeugt werden. Dazu ziehen Sie den Baum bis zur max. Belastung, die
Sie anvisiert haben, und halten die Zugkraft dort für etwa 10 Sekunden konstant, bevor Sie
den Baum wieder frei geben.
5.8.3.2 Seilwinkel
Die App ermittelt automatisch den Seilwinkel, welcher während des Bereichs der max.
eingebrachten Zugkraft herrschte.
Dazu verwendet der Algorithmus den Zeitpunkt, der vorher ermittelten max. Zugkraft, und
mittelt die Seilwinkel-Messwerte über ein 5 Sekunden breites Fenster um diesen Punkt herum.
5.8.3.3 Resultierender Neigungswinkel
Gemessen wird der Neigungswinkel in den Inclinometern über die beiden horizontalen,
orthogonalen Vektorkomponenten. Diese 2 Messwerte werden auch in den Messwertdateien
als X- und Y-Wert abgespeichert. In der Live-Anzeige während der Messung und der
Ergebnisanzeige im Messdatendiagramm der Inclinometer, wird der Übersichtlichkeit wegen
allerdings nur der resultierende Neigungswinkel aus diesen beiden Komponenten dargestellt.
Die Berechnung erfolgt über den Satz des Pythagoras:
2
2
2
�� = √��
+ ��
36
