PiCUS TreeQinetic Handbuch
Montage
Zur Befestigung eines Elastometers am Baum wird ein Paar Elastometernadeln sowie die
Nadellehre und ein Hammer benötigt.
Die Nadeln werden in die Lehre gesteckt, so dass die Spitzen vom Griff fort und in Richtung
Baum weisen. Die Lehre wird dort angehalten, wo das Elastometer angebracht werden soll.
Dann werden die Nadeln im durch die Lehre gegeben Abstand eingeschlagen. Die Nadeln
müssen fest mit dem Holzkörper (Xylem) verbunden sein, um eine Übertragung der
Faserlängenänderung auf das Messgerät zu gewährleisten.
Die Lehre wird vorsichtig abgezogen.
ACHTUNG!
Die Nadeln dürfen nicht weiter eingeschlagen werden, solange das empfindliche Elastometer
mit diesen verbunden ist!
Das verriegelte Elastometer wird mit der unteren Nadelhalterung (bewegliche Seite der
Mechanik) auf die untere Nadel aufgesetzt und zunächst leicht nach rechts gekippt gehalten.
Die Unterseite des Displays weist zum Baum. Durch eine leichte Kippbewegung wird die obere
Nadelhalterung an die obere Nadel herangeführt. Wenn der Abstand der Nadeln stimmt, trifft
die Halterung genau. Das Elastometer wird so positioniert, dass die Halterungen so nah an
den Baum herankommen wie möglich, ohne dass das Gerät den Baum berührt.
Die untere und obere Rändelschraube werden von Hand festgedreht und fixieren das
Messgerät. Nach dem Festschrauben kann die Verriegelung gelöst werden. Dies sollte ohne
starken Widerstand oder Spannungen möglich sein.

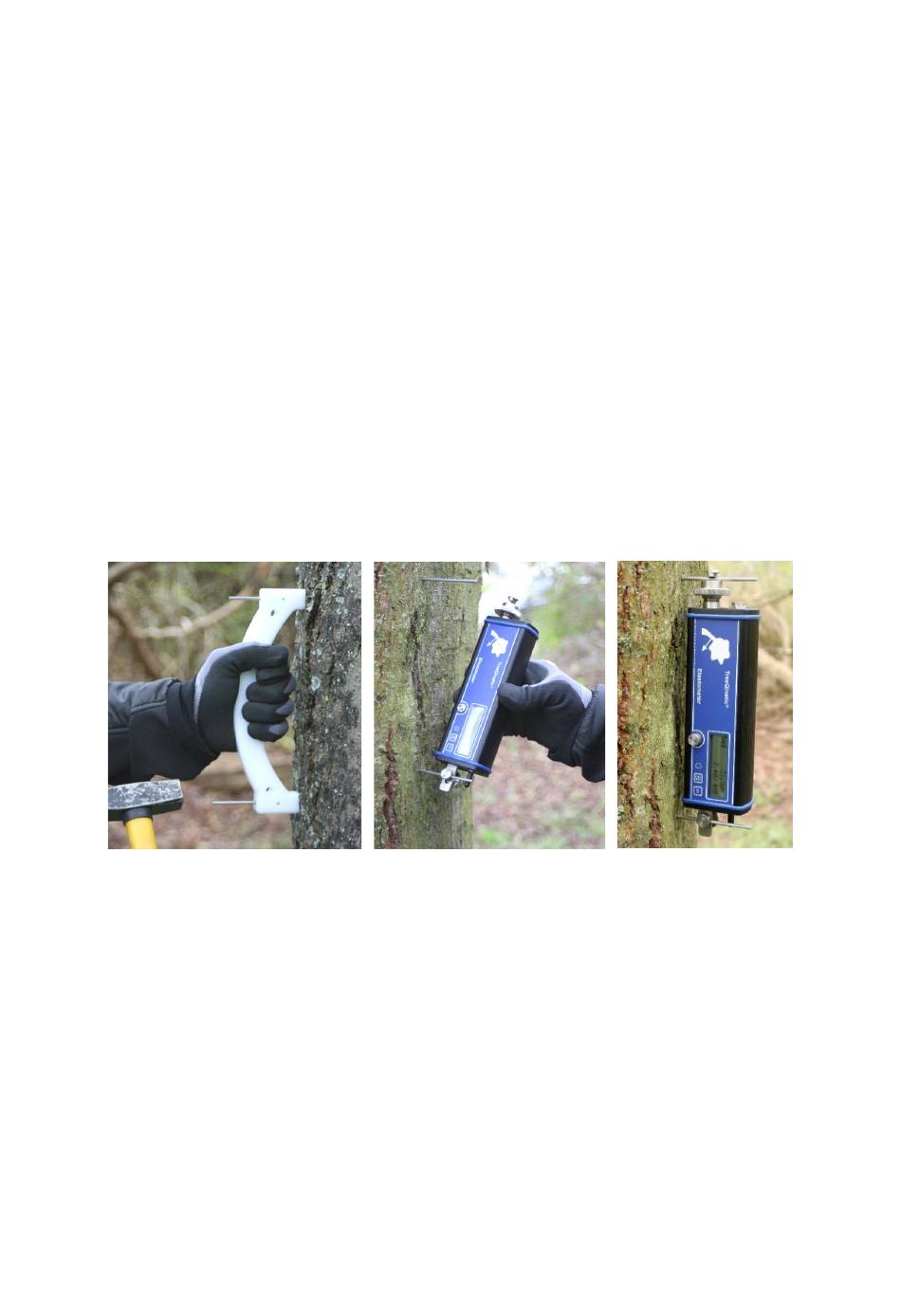

Abbildung 4 – Anbringen des Elastometers
Der erste Messwert des Elastometers (vor dem Nullen) sollte im Bereich von höchstens
wenigen hundert µm liegen. Liegt der Wert über 1000 µm ist das Gerät nicht ausreichend
präzise angebracht worden.
Zum beschädigungsfreien Herausziehen der Nadeln sollte eine Blindnietzange genutzt werden
(3,1 mm).
