5.6.3 Seite – Live-Ansicht Diagramm

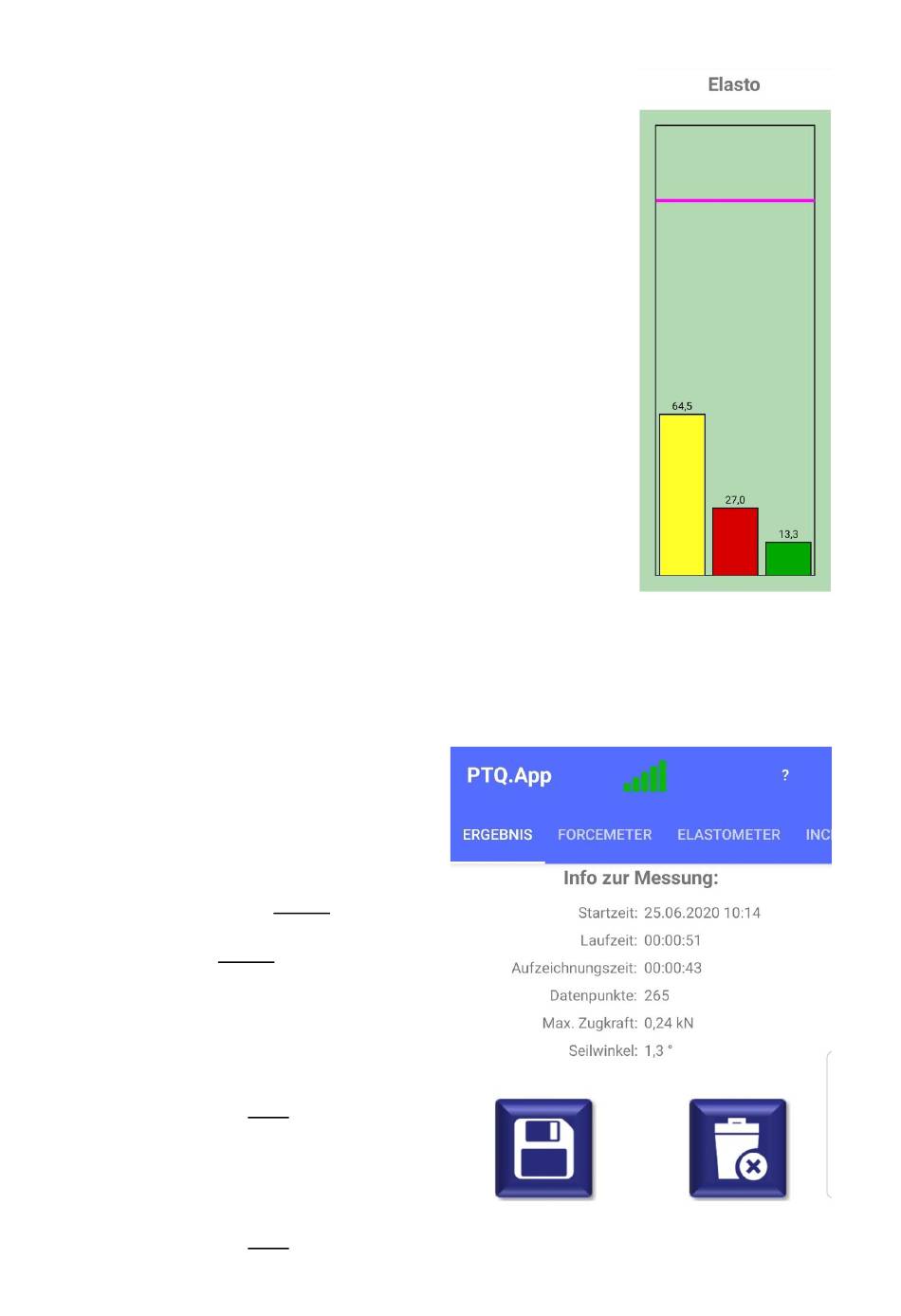

Diese Seite zeigt die Live-Messdaten einer laufenden Messung in
übersichtlichen Balkendiagrammen an.
HINWEIS Hier werden nur die absoluten Beträge der Messwerte
dargestellt, positive und negative Vorzeichen werden nicht
unterschieden.
Es wird je Gerätetyp ein Balkendiagramm angezeigt, welches für
jedes bei der Gerätesuche gefundene Sensormodul einen Balken
darstellt. Hier sind folgende Informationen zu sehen:
1. Eingestellte Alarmgrenze dieses Gerätetyps
2. Gerätefarbe
3. Aktueller Messwert (Balkenlänge)
4. Aktueller Messwert numerisch (auf jedem Balken)
5. Alarmzustand (Hintergrundfarbe des Diagramms)
Grün: kein Alarm
Gelb: Messwert mindestens eines der Sensormodule liegt
bei > 90% der eingestellten Alarmgrenze
Rot:
Überlastalarm, der Messwert mindestens eines der
Sensormodule hat die Alarmgrenze erreicht
5.7 Tab – Messdaten
5.7.1 Seite – Ergebnis
Diese Seite zeigt eine kurze Zusammenfassung der eben durchgeführten Messung:
1. Startzeitpunkt der Messung
2. Gesamtlaufzeit der Messung
3. Gesamtzeit in der tatsächlich Daten
aufgezeichnet wurden
4. Anzahl aufgezeichneter Messpunkte
5. Max. Zugkraft während der Messung
(siehe für Details 5.8.3.1)
6. Seilwinkel bei max. Zugkraft (siehe
für Details 5.8.3.2)
7. Button: Messung speichern
Die
aufgezeichneten
werden als Datei im Speicher des
Mobilgerätes abgelegt
→ die Ansicht wechselt automatisch
zurück zum Tab
Messaufbau
8. Button: Messung verwerfen
Alle
aufgezeichneten
werden verworfen
→ die Ansicht wechselt automatisch
zurück zum Tab
Messaufbau
Messdaten
Projekt
auf die Seite
(5.5.3)
Messdaten
Projekt
auf die Seite
(5.5.3)
PiCUS TreeQinetic Handbuch
1.
1.
2.
3.
4.
5.
6.
7.
5.
3.
4.
2.
8.
33
