4.1.9 Anemometer (Optional)

Windmessgerät zur Verwendung mit dem PiCUS TreeQinetic. Wenn anstatt dem üblichen
Zugversuch die Auswirkung des Windes auf den Baum untersucht werden soll, wird dieses
Anemometer genutzt, um die Windparameter zu erheben, während Inclino- und Elastometer
die Reaktion des Baumes aufzeichnen. Das Windmessgerät wird in der Nähe des Baumes
aufgebaut und überträgt während der Messung die aktuelle örtliche Windgeschwindigkeit zur
Aufzeichnung an das Endgerät.

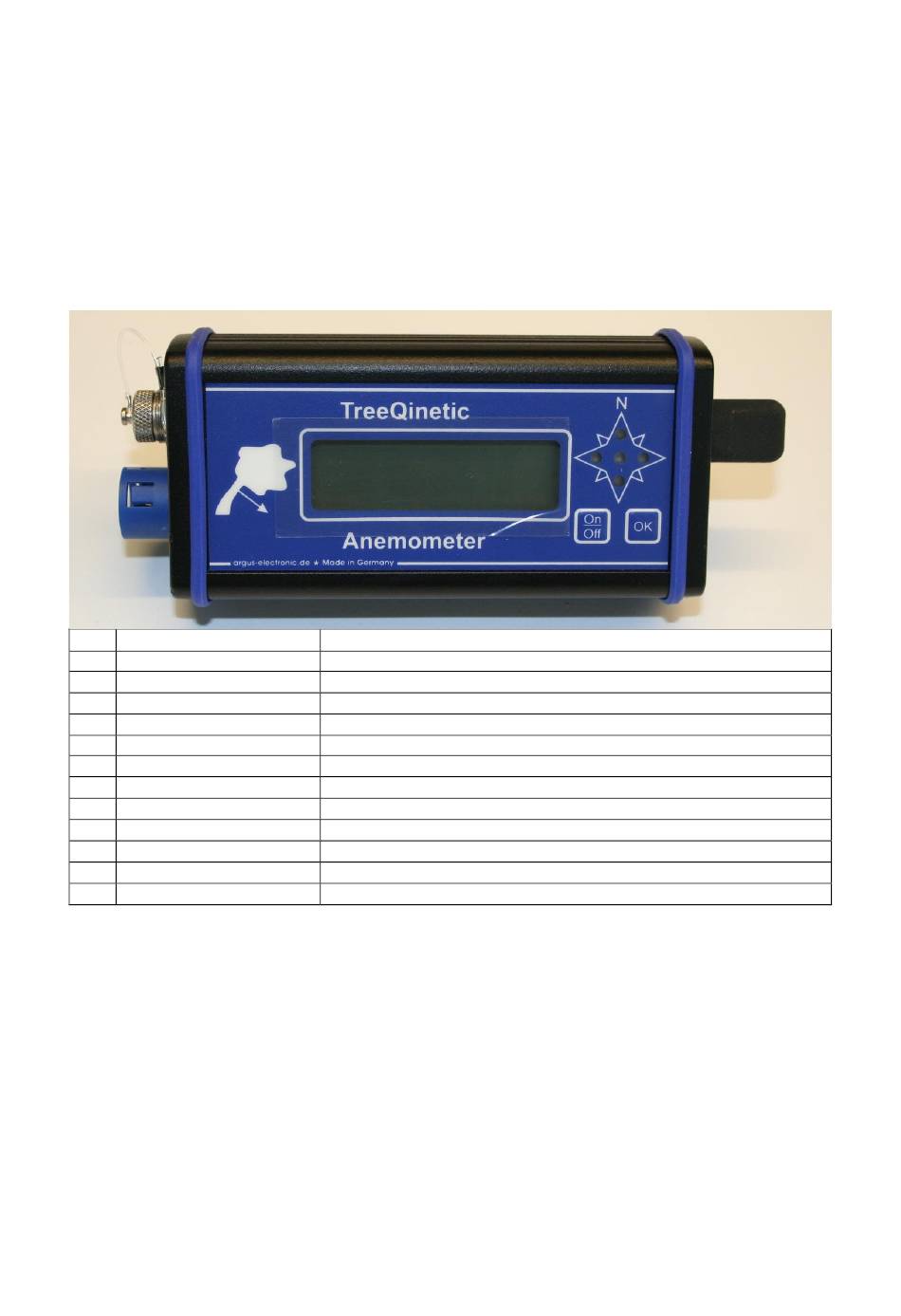

Erklärung der Bauteile
8
9
Nr.
Bezeichnung
Messeinheit
1
Geschwindigkeitsmesser
2
Windfahne
3
Traverse
Übertragungseinheit
4
Display
5
Richtungsindikator
6
Ein- / Ausschalter
7
OK-Taste
8
Anschluss Datenkabel
9
Anschluss Messeinheit
10
Antenne
Tabelle 10 – Anemometer: Bedien- und Anzeige-Elemente
Bedienung
Das Anemometer wird durch kurzes Halten des Ein- / Ausschalters ein- oder ausgeschaltet.
Das Display zeigt den gegenwärtigen Messwert sowie die Akkuspannung und die
Moduladresse.
Wird die OK-Taste 3 Sekunden gehalten wechselt das Anemometer in das Adressmenü. Hier
kann die Moduladresse durch Drücken auf die OK-Taste eingestellt werden. Zum Speichern
der eingestellten Adresse wird die OK-Taste drei Sekunden lang gehalten.
Montage
Die eigentliche Messeinheit wird typischerweise an dem optional erhältlichen, 10 m hohen
Teleskopmast befestigt. Dabei ist die Nordmarkierung zu berücksichtigen und nach Norden
auszurichten. Die abgebildete Übertragungseinheit kann zur einfacheren Bedienung
bodennah am Mast befestigt werden. Beide Komponenten werden mit dem Kabel der
Sensoreinheit verbunden.
4
Funktion
(ohne Abbildung)
Schalenkreuz zur Erfassung der Windgeschwindigkeit
Erfassung der Windrichtung
Anbringung der Messeinheit am Mast
Menüanzeige
Zeigt aktuelle Windrichtung an
Einschalten / Ausschalten
Menüsteuerung
Anschluss Datenkabel für Übertragung an Zentrale (optional)
Anschluss des Kabels der Messeinheit (obligatorisch)
Funkverbindung
PiCUS TreeQinetic Handbuch
