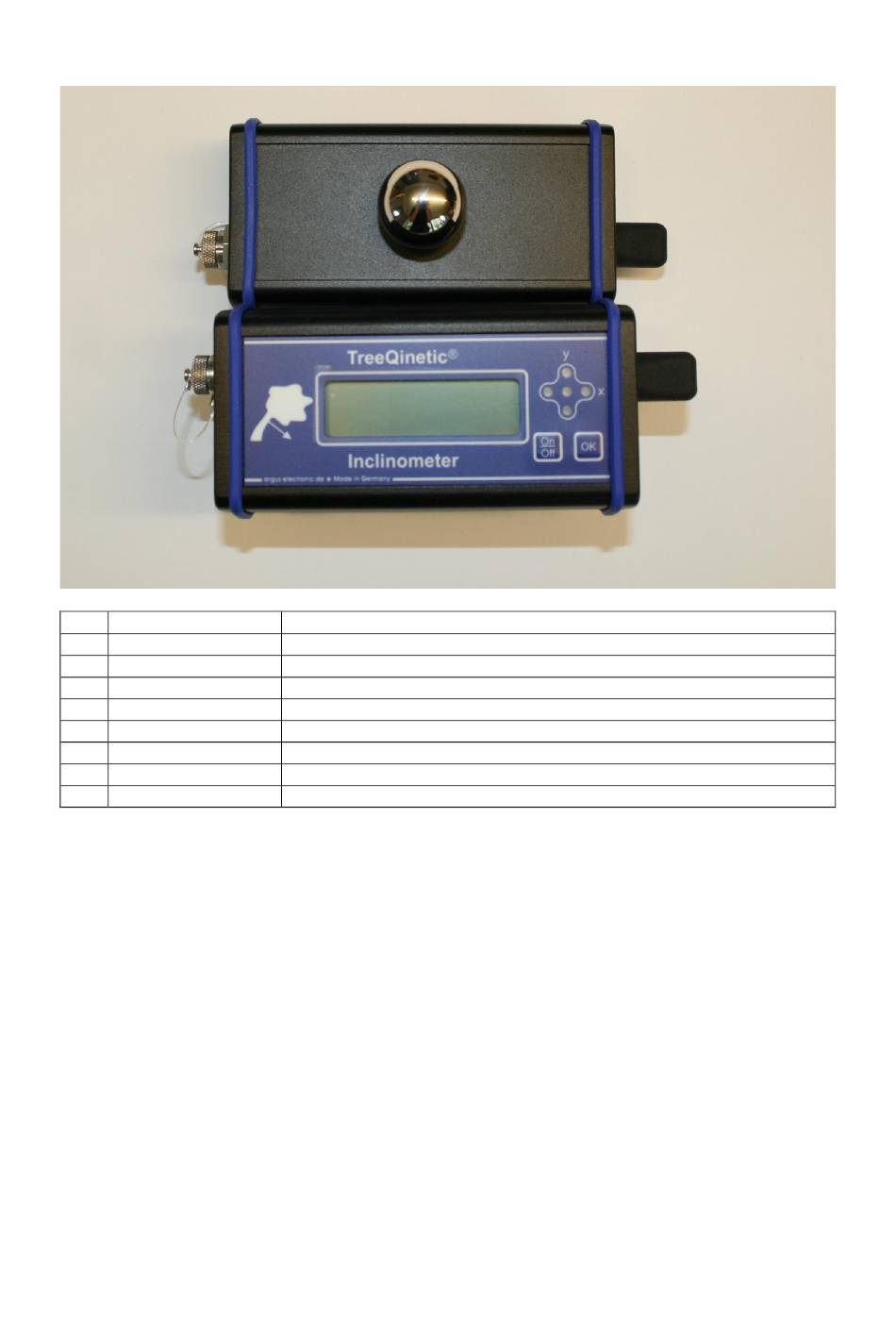

Erklärung der Bauteile
7
Nr.
Bezeichnung
1
Display
2
Richtungsindikator
3
Ein- / Ausschalter
4
OK-Taste
5
Status-LED
6
Kugelmagnet
7
Kabelanschluss
8
Antenne
Tabelle 5 – Inclinometer: Bedien- und Anzeige-Elemente
Bedienung
Das Inclinometer wird durch kurzes Halten des Ein- / Ausschalters ein- oder ausgeschaltet.
Das Display zeigt den gegenwärtigen Messwert sowie die Akkuspannung und die
Moduladresse.
Nach
Moduladresse und die individuelle Seriennummer des jeweiligen Messgerätes angezeigt.
Durch einmaliges Drücken der OK-Taste wechselt das Inclinometer in den Offsetmodus
(„Nullen"). Durch einen weiteren Druck der OK-Taste wird der fünfsekündige Kalibrierzyklus
des Offsetwerts eingeleitet. In den meisten Anwendungen empfiehlt es sich, den Offsetwert
durch einen Befehl der zentralen Steuerung bei allen Modulen gleichzeitig ermitteln zu lassen.
Dies geschieht idealerweise unmittelbar vor der eigentlichen Messung, die App erledigt dies
automatisch.
Wird die OK-Taste 3 Sekunden gehalten wechselt das Inclinometer in das Adressmeü. Hier
kann die Moduladresse durch Drücken auf die OK-Taste eingestellt werden. Zum Speichern
der eingestellten Adresse wird die OK-Taste drei Sekunden lang gehalten.
6
1
Funktion
•
Menüanzeige
•
Zeigt Neigungsrichtung an
•
Einschalten / Ausschalten
•
Menüsteuerung
•
Blinkt während der Messung
•
Befestigung und Ausrichtung auf Montagefuß
•
Anschluss Ladekabel oder Datenkabel
•
Funkverbindung
dem
Einschalten
PiCUS TreeQinetic Handbuch
2
5
3
4
wird
vorübergehend
8
die
Firmwareversion,
